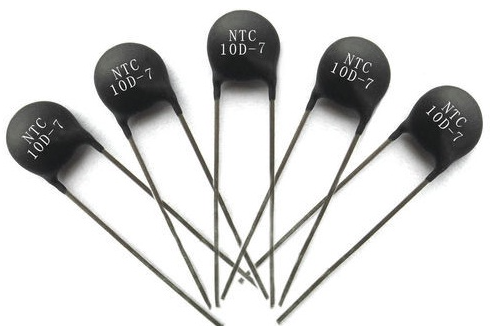

热敏电阻的作用与应用

当电热水壶自动断电、空调智能调节室温、手机在高温时暂停充电，这些司空见惯的场景背后都藏着一个关键电子元件——热敏电阻。这种能感知温度变化的特殊电阻器，其电阻值随温度变化可产生千倍级改变，灵敏度高达±0.1℃。从-200℃的低温环境到1000℃的高温场景，热敏电阻如同电子系统的”温度神经末梢”，持续守护着现代设备的运行安全。

一、温度敏感的秘密结构

热敏电阻的核心由金属氧化物陶瓷构成，常见材料包括锰、镍、钴的氧化物混合物。通过高温烧结工艺，这些金属氧化物形成具有半导体特性的多晶体结构。微观层面，晶格中的载流子浓度随温度变化而改变：在负温度系数（NTC）型中，温度每升高1℃，电阻下降3-5%；正温度系数（PTC）型则相反，特定温度点电阻可骤增千倍。

制造工艺决定性能参数。片式热敏电阻采用流延成型技术，将陶瓷浆料制成0.2mm薄片，丝印电极后切割成1×0.5mm微型元件。玻璃封装型在直径2mm的玻壳内密封敏感元件，耐温范围扩展至-55℃~300℃。某型号车用NTC采用多层结构设计，响应时间缩短至0.8秒，比传统型快3倍。

温度-电阻特性曲线呈现显著非线性。NTC的B值（材料常数）通常在2000-5000K之间，决定曲线陡峭程度。工程师通过串联固定电阻或设计补偿电路，将非线性输出转化为线性电压信号。某医疗体温计采用三点校准法，在35-42℃范围内实现±0.05℃测量精度。

二、温度监测的核心功能

在温度检测领域，热敏电阻构建起精密测量网络。空调控制系统配置多个NTC探头：室内机检测环境温度，蒸发器监测结霜风险，压缩机监控绕组温度。当某个探头检测到温度异常，系统可在100ms内启动保护机制。电动汽车电池组的192个监测点均采用贴片NTC，实时追踪单体电池温度变化。

过流保护功能依赖PTC的突变特性。电脑电源的过流保护元件在电流超标时，电阻值从10Ω跃升至10kΩ，动作时间小于0.1秒。家用电路保护器的PTC元件可承受600V浪涌电压，异常消除后自动恢复导通状态。某型号锂电池组在PTC保护下，短路电流被限制在0.1A以下。

温度补偿应用提升系统稳定性。石英晶振电路并联NTC网络，抵消频率的温度漂移，使通信基站时钟精度保持在±0.1ppm。光纤放大器中的激光二极管配备热敏电阻补偿电路，输出功率波动控制在±0.5dB以内。某高精度电子秤通过温度补偿算法，消除传感器热漂移对称量结果的影响。

三、工业与生活的温度守护

家电控制系统深度集成热敏保护。电磁炉炉面中央的NTC探头实时监控锅具温度，配合PID算法将油温控制在±2℃波动范围内。滚筒洗衣机的水温传感器采用防水型NTC，在90℃高温洗涤工况下仍保持0.5℃测量精度。某品牌电热水器的防干烧保护系统，当检测到75℃以上空烧状态，0.3秒内切断电源。

汽车电子系统的温度监控网络包含30-50个热敏元件。发动机冷却液温度传感器采用螺纹封装NTC，在-40℃~130℃范围内线性误差小于1.5%。涡轮增压器的排气温度监测使用铠装型热敏电阻，耐受1000℃瞬时高温。电动汽车充电口的温度探头可在接触不良导致温升时，立即停止充电并报警。

医疗设备通过热敏技术实现精准控温。婴儿培养箱的温度控制系统配置4个NTC探头，箱体温度波动不超过±0.3℃。血液透析机的液体加热模块采用冗余测温设计，确保透析液温度稳定在37±0.5℃。某型号高频电刀通过组织阻抗监测间接推算温度，当检测到100℃以上异常升温时自动降低输出功率。

四、技术优势与工程挑战

灵敏度优势使热敏电阻在微小温差检测中不可替代。某气象探空仪的NTC传感器可分辨0.01℃的气温变化，配合32位ADC实现海拔30km内的温度剖面测量。相比热电偶，热敏电阻在-50℃~150℃区间具有更高的灵敏度，某型恒温槽控温精度因此提升10倍。

快速响应特性拓展了应用边界。薄膜型NTC的热响应常数τ达0.1秒，能捕捉到焊接机器人焊头的瞬时温升。呼吸机气流温度监测采用微型NTC，以0.2秒的响应速度配合控制系统调节气体温度。某工业激光器的冷却系统通过快速测温，实现±1℃的实时温度控制。

工程应用面临温度滞回、自热效应等挑战。精密测量时需要补偿自热误差：1mW的测量功率可使微型NTC产生0.3℃温升。通过脉冲式测量技术，将通电时间缩短至1ms，可将自热影响降低90%。长期稳定性方面，军用级NTC经过1000小时老化测试，阻值漂移小于±0.5%。

五、特殊环境应用突破

极端温度测量需要特殊结构设计。深冷型NTC采用稀土氧化物材料，在-200℃液氮环境中仍保持有效灵敏度。航空发动机测试用高温NTC以氧化锆陶瓷为基础，配合铂电极可在800℃持续工作。某南极科考站的气象监测系统，NTC传感器在-89℃创下低温测量记录。

强腐蚀环境应用依赖封装技术创新。化工反应釜内的温度监测采用聚四氟乙烯封装NTC，耐强酸强碱腐蚀。核电站冷却回路中的热敏元件使用哈氏合金外壳，在辐射环境下正常工作10年以上。某海洋浮标的温度传感器通过钛金属封装，抵御海水腐蚀达15年。

微型化趋势推动技术创新。MEMS工艺制造的NTC芯片尺寸缩小至0.4×0.2mm，集成于智能手机处理器旁监测芯片温度。可穿戴设备的柔性NTC传感器厚度仅0.1mm，能贴合皮肤表面连续监测体温变化。某内窥镜器械的测温探头直径1.2mm，实现人体腔道内的精准温度检测。

从家用电器到航天设备，从医疗仪器到工业装备，热敏电阻以其独特的温度感知能力渗透现代科技的每个角落。这种直径不过数毫米的电子元件，通过精确的电阻-温度转换，在物理世界与数字系统间架起感知桥梁。它的存在提醒着我们：科技的温度不仅体现在技术参数上，更在于对人类需求的细腻关照。每一次温度变化的精准捕捉，都是电子工程师与材料科学家智慧的结晶，持续推动着智能设备向着更安全、更可靠的方向进化。
