甲乙类功率放大器：音质与效率的黄金平衡

在家庭影院的立体声系统中，在专业录音棚的监听音箱内，在车载音响的功放模块里——这些需要兼顾音质与能耗的音频设备，都依赖着一种经典的功率放大方案：甲乙类功率放大器。作为模拟电路设计的智慧结晶，这种放大器在甲类的低失真与乙类的高效率之间找到了精妙平衡，成为音频工程领域的常青技术。

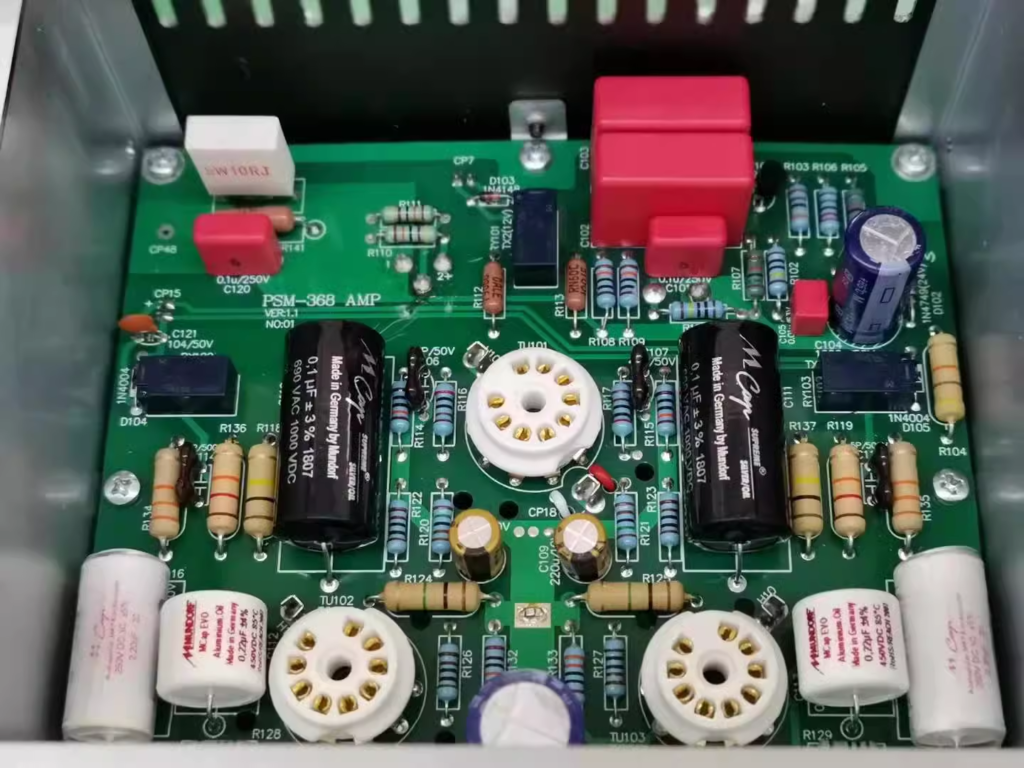

一、甲乙类放大的设计哲学

甲乙类（Class AB）功放的核心设计理念是折中与优化：

• 偏置设定：将静态工作点设置在甲类（完全导通）与乙类（零偏置）之间，通常使末级管维持5-15%的静态电流
• 效率提升：理论效率可达60-70%，较甲类的25%提升2倍以上
• 失真控制：总谐波失真（THD）可控制在0.01%-0.1%，显著优于乙类

以典型100W立体声功放为例，甲类方案需持续耗散200W热量，而甲乙类仅需60W，散热器体积缩小67%。

二、核心技术解析

1. 偏置电路设计

• Vbe倍增器：通过晶体管与电阻网络产生精准偏压（温漂＜2mV/℃）
• 二极管补偿：利用PN结温度特性抵消功率管温漂（匹配误差＜5%）
• 可调设计：配置多圈电位器微调静态电流（调节范围10-100mA）

2. 推挽输出结构

• 互补对称：NPN/PNP或NMOS/PMOS管组成推挽对
• 交越失真消除：合理偏置使两管导通区重叠0.6-0.7V
• 实例参数：某功放管TIP3055/TIP2955配对误差＜3%

3. 负反馈网络

• 全局负反馈：20-40dB反馈深度优化频响（20Hz-20kHz±0.5dB）
• 弥勒补偿：30-100pF电容防止高频自激
• 直流伺服：运放构成伺服环路，输出偏移＜5mV

三、典型电路拓扑

1. 分立元件架构

• 输入级：差分对管（2SC2240/2SA970）提供60dB共模抑制比
• 电压放大级：共射放大器（增益40-60倍）驱动输出级
• 输出级：三级达林顿结构（电流增益＞10000）

2. 集成电路方案

• 经典芯片：TDA2030A（18W）、LM3886（68W）
• 内部结构：内置过热、过流、短路保护
• 外围元件：典型配置仅需10-15个元件

3. 混合式设计

• 前级运放：NE5532提供低噪声放大
• 分立输出级：MOSFET管（IRFP240/IRFP9240）提升电流驱动
• 性能指标：8Ω负载下THD+N＜0.005%@1kHz

四、关键设计参数

1. 静态工作点设定

• 功率管静态电流：50-150mA（视散热条件调整）
• 热稳定性：温度每升高1℃，静态电流变化＜0.5%
• 调试方法：监测射极电阻压降（如0.47Ω电阻对应23.5mV=50mA）

2. 散热系统设计

• 热阻计算：结到环境热阻θja=θjc+θcs+θsa
• 散热器选型：100W功放需热阻＜1.5℃/W的散热器
• 安装工艺：导热硅脂涂抹厚度0.05-0.1mm

3. 保护电路

• 过流保护：检测射极电阻压降（动作阈值0.6-0.7V）
• 温度保护：热敏电阻或温度开关（常闭型，75℃断开）
• 开机延时：继电器配合RC电路（3-5秒延迟接通）

五、性能测试与调校

1. 基础测试项目

• 静态电流：数字万用表测量射极电阻压降
• 中点电位：空载时输出端直流偏移＜±20mV
• 频响测试：信号发生器+示波器扫描20Hz-50kHz

2. 动态性能评估

• 最大输出功率：1kHz正弦波下THD=1%时的输出能力
• 转换速率：方波测试（优质功放＞20V/μs）
• 阻尼系数：负载8Ω时＞200（体现对喇叭控制力）

3. 听感调校技巧

• 静态电流微调：增大至轻微发热可提升中频温暖度
• 反馈电容选择：聚丙烯电容改善高频细腻度
• 电源退耦优化：并联0.1μF薄膜电容降低本底噪声

六、典型应用场景

1. 高保真音响

• 家用Hi-Fi：50W×2立体声配置（THD＜0.03%）
• 电子分频：多路甲乙类功放分别驱动高/中/低音单元
• 案例参数：某书架箱功放信噪比＞95dB，通道分离度＞70dB

2. 专业音频设备

• 舞台功放：4Ω负载下持续输出300W×2
• 广播系统：70V定压输出适配分布式喇叭
• 特殊设计：带限幅器防止过载削波

3. 车载音响

• BTL桥接：12V供电下实现4×50W输出
• 高效散热：铝合金外壳兼作散热器（表面温度＜65℃）
• EMC防护：通过ISO7637-2汽车电子抗干扰测试

4. 工业控制系统

• 超声驱动：20kHz正弦波输出（功率200W）
• 振动台驱动：低频大电流输出（阻尼系数＞500）
• 特殊要求：连续工作1000小时无故障

七、常见故障与维护

1. 典型故障模式

• 过热烧毁：散热不良导致热击穿（结温＞150℃）
• 交越失真：偏置电路失效引发”台阶”失真
• 自激振荡：高频补偿不当引起寄生震荡

2. 诊断方法

• 红外热成像：定位过热元件（温差＞15℃即异常）
• 信号注入法：逐级追踪信号消失点
• 元件在线测试：使用晶体管测试仪检查PN结特性

3. 预防性维护

• 每半年清洁散热器灰尘（风冷设备）
• 每年检测电解电容容量（衰减＞20%更换）
• 定期检查焊点状态（大电流部位重点加固）

从黑胶唱机的模拟情怀到数字播放器的现代体验，甲乙类功率放大器始终是音响系统的核心动力源。这种在电子管时代萌芽、晶体管时代成熟的技术，凭借其温暖的音色特质与合理的能效平衡，至今仍在高保真领域占据重要地位。当精心调校的放大电路驱动扬声器振动空气时，那些精确控制的偏置电流与负反馈信号，正在演绎着模拟电子工程的艺术之美。理解这种经典电路的设计智慧，将帮助我们在数字洪流中守住声音的本真。
