接闪器是什么,有什么作用?

在328米高的广州塔顶端,18根镀锌钢棒组成环形阵列;石油储罐区周边,30米高的独立避雷针巍然矗立;古建筑屋脊上,铜质兽首与导线巧妙结合——这些形态各异的装置都在履行同一使命:接引雷电。作为防雷系统的”先锋官”,接闪器以其独特的结构设计,将自然界百万伏级的雷电能量安全导入大地,守护着现代社会的安全运行。

接闪器是什么,有什么作用?

一、接闪器的工作原理

接闪器的核心功能可概括为”引”与”导”:

  • 先导效应:利用尖端结构使周围电场强度达到空气击穿阈值(约30kV/cm),主动引雷
  • 泄流通道:提供低阻抗路径(<10Ω),确保雷电流(10-200kA)安全入地
  • 保护范围:按滚球法计算,高度h的接闪杆保护半径r=√h(2D-h)(D为滚球半径)

以某35米高避雷针为例,其保护范围在地面投影为半径58米的圆形区域(按二类防雷建筑,D=45米计算)。雷击瞬间,接闪器需在1微秒内建立电离通道,承受峰值100kA的电流冲击。


二、主要类型与技术特征

1. 传统接闪杆

  • 结构特征:镀锌圆钢直径≥16mm,不锈钢管壁厚≥2.5mm
  • 安装规范:独立针体与保护物间距≥3m,基座接地电阻<10Ω
  • 经典案例:某变电站25米避雷针采用φ25mm铜包钢材质,保护主变区域

2. 接闪带(线)

  • 布设要求:屋面周边敷设,网格尺寸≤10m×10m(一类建筑)或≤20m×20m(三类建筑)
  • 材料规格:镀锌扁钢40mm×4mm或铜绞线70mm²
  • 特殊处理:古建筑屋脊接闪带采用仿古铜色氟碳喷涂

3. 接闪网

  • 立体防护:在建筑表面形成法拉第笼结构(网格密度≤5m×5m)
  • 节点处理:焊接长度≥6倍钢筋直径,双面施焊
  • 工程实例:数据中心机房采用304不锈钢网(φ10mm,网格3m×3m)

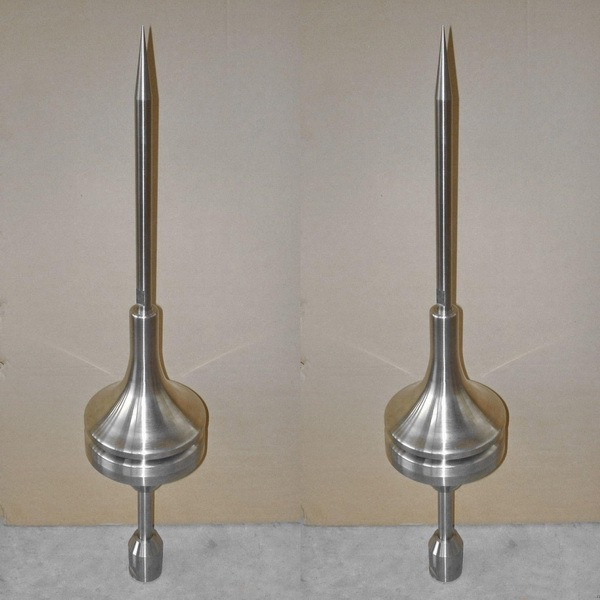

4. 提前放电式接闪器

  • 技术原理:内置脉冲发生器,提前50-60μs形成上行先导
  • 保护半径:较传统型扩展30%-200%(需第三方检测报告)
  • 争议焦点:IEC 62305标准未明确认可其增强效果

三、设计规范与计算要点

1. 保护范围计算

  • 滚球法:按建筑物防雷等级选择滚球半径(一类30m,二类45m,三类60m)
  • 案例计算:某80m高楼采用25m接闪杆,地面保护半径达67m(二类防雷)

2. 材料选择

  • 导电性:铜材导电率≥97%IACS,热稳定系数K=226
  • 耐腐蚀:沿海地区优先选用316L不锈钢(年腐蚀率<0.01mm)
  • 机械强度:接闪杆挠度<1/300,抗风压≥0.6kN/m²

3. 热稳定性校验

  • 雷电流发热量Q=I²Rt,铜导体截面S≥I√t /K(t=0.2s)
  • 实例:200kA雷电流需铜导体截面≥200×√0.2/226=176mm²

四、安装施工关键技术

1. 屋面接闪器安装

  • 固定间距:支架间隔1-1.5m,转弯处0.5m
  • 跨越处理:伸缩缝处做Ω形弯补偿,余量≥100mm
  • 焊接标准:搭接长度≥100mm,三面施焊无夹渣

2. 独立避雷针施工

  • 基础施工:混凝土强度C30,地脚螺栓预埋深度≥30d(d为螺栓直径)
  • 垂直度控制:全高偏差≤1/1000,采用激光经纬仪校正
  • 防腐处理:热浸镀锌层厚度≥85μm,焊缝补涂环氧富锌漆

3. 特殊部位处理

  • 金属屋面:厚度≥0.5mm且无绝缘层时可直接作为接闪器
  • 玻璃幕墙:金属框架每层预留接地端子,跨接电阻<0.2Ω
  • 光伏系统:组件边框与接闪带间距≥0.5m,或等电位连接

五、接地系统协同设计

1. 引下线布置

  • 间距要求:二类建筑≤18m,三类建筑≤25m
  • 材料规格:镀锌圆钢≥φ10mm,铜绞线≥70mm²
  • 安全措施:距出入口≥3m,防接触电压保护

2. 接地装置

  • 水平接地体:40mm×4mm镀锌扁钢,埋深≥0.8m
  • 垂直接地极:L50×50×5mm角钢,长度≥2.5m
  • 降阻措施:高阻地区采用膨润土回填或电解离子接地极

3. 等电位连接

  • 金属管道:进出建筑物处跨接,过渡电阻<0.03Ω
  • 信息系统:SPD安装位置距接地汇流排≤0.5m
  • 案例参数:某医院手术室接地电阻<1Ω,电位差<0.1V

六、检测与维护要点

1. 验收检测

  • 接地电阻:三点法测量,二类建筑<10Ω
  • 过渡电阻:等电位连接处<0.2Ω
  • 连续性测试:接闪网络任意两点电阻<0.05Ω

2. 定期检查

  • 机械损伤:检查接闪杆是否弯曲>1/500
  • 腐蚀状况:镀锌层损失>30%需防腐处理
  • 连接状态:螺栓连接处扭矩值复查(如M12螺栓需45N·m)

3. 雷击后检查

  • 熔蚀检查:接闪器尖端烧蚀深度>10%直径需更换
  • 绝缘测试:周边设备绝缘电阻≥1MΩ(500V兆欧表)
  • 影像记录:使用内窥镜检查接闪杆内部损伤

七、特殊场景应用实例

1. 高层建筑防雷

  • 上海中心大厦:580米高处设置36根钛合金接闪杆
  • 防侧击措施:45米以上每层设置25mm×4mm铜带均压环
  • 特殊处理:擦窗机轨道与防雷系统等电位连接

2. 文物建筑保护

  • 故宫太和殿:铜质鸱吻内嵌铜芯导线,顺柱而下接地
  • 材料兼容:采用与古建筑同色系的铜包钢材料
  • 隐蔽施工:接闪带沿瓦垄暗敷,保持建筑原貌

3. 易燃易爆场所

  • 油库区防雷:独立避雷针距储罐≥3m,接地电阻<4Ω
  • 防静电措施:输油管道每200m设接地装置,跨接电阻<0.03Ω
  • 检测频率:雷雨季节前强制检测,接地电阻变化率<20%

4. 通信基站防护

  • 塔顶接闪:40mm镀锌钢管避雷针,保护角<45°
  • 馈线接地:每20m设置防雷接地夹,线缆金属外皮两端接地
  • 综合防雷:电源、信号、天馈三线协同防护

从摩天大楼到历史建筑,从能源基地到通信网络,接闪器以其朴素的物理原理,构建起现代社会的雷电防护体系。这种将百万安培电流驯服导入地下的装置,不仅体现着人类对自然规律的深刻理解,更在铜铁与混凝土的构造中,彰显着安全工程的智慧光芒。当雷云压城之时,这些静默的金属构件正以科学的设计与严谨的施工,履行着守护文明成果的重要使命。理解并善用这种基础防雷设施,正是现代城市抵御自然灾害的关键防线。
