一、分离器的核心使命
气液分离器的核心功能可概括为”分”与”护”:
- 介质净化:将气液混合物分离至气体含液量<0.1g/m³,液体含气量<5%
- 设备保护:防止液滴冲击压缩机叶轮(流速>25m/s时造成空蚀)
- 工艺优化:提升后续处理设备效率(如减少精馏塔雾沫夹带)
以天然气处理厂为例,原料气经分离器后,液态烃含量从15%降至0.3%,水露点控制在-20℃以下,满足管道输送标准。
二、分离原理与技术类型
1. 重力沉降式
- 结构特征:水平或立式罐体,设置挡板延长流道
- 分离机理:依靠密度差自然分层(斯托克斯定律)
- 适用场景:处理量大(可达5000m³/h)、液滴>300μm的工况
- 案例参数:某油田分离罐直径3.6m,长12m,处理气量120万m³/d
2. 离心分离式
- 核心组件:旋流发生器产生15-30m/s切向流速
- 分离效能:可捕集10μm以上液滴,压降控制在0.05-0.2MPa
- 典型应用:天然气处理厂的紧凑型旋风分离器
3. 过滤聚结式
- 材料结构:不锈钢丝网(目数200-400)或玻璃纤维层
- 分离阶段:碰撞捕获→聚结长大→重力沉降
- 性能指标:出口气体携带量<0.01g/m³
4. 静电吸附式
- 技术特点:施加10-30kV高压电场,处理雾滴<5μm
- 能耗表现:每处理1000m³气体耗电0.8-1.5kW·h
- 特殊应用:石化催化裂化装置烟气净化
三、典型工业应用场景
1. 石油天然气领域
- 井口分离:三相分离器同时处理气、油、水(压力6-15MPa)
- 气体净化:脱除TEG(三甘醇)吸收液夹带
- 案例参数:某海上平台分离器处理量80万m³/d,设计压力9.8MPa
2. 化工制药行业
- 蒸汽系统:分离锅炉蒸汽中的冷凝水(效率>98%)
- 反应气体:捕集催化剂颗粒(粒径>5μm)
- 安全标准:防爆型分离器符合ATEX 94/9/EC指令

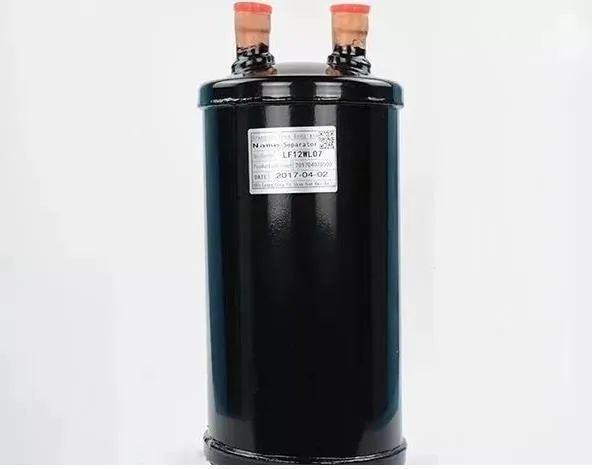

3. 制冷空调系统
- 冷媒处理:分离R410A中的冷冻机油(回油率>95%)
- 蒸发器保护:防止液击损坏压缩机
- 能效影响:有效分离可提升系统COP值0.3-0.5
4. 环保治理工程
- 沼气提纯:脱除H₂S吸收液雾沫(浓度从2000ppm降至50ppm)
- 烟气脱白:捕集石膏浆液微滴(排放含湿量<75mg/m³)
- 案例数据:某垃圾焚烧厂烟气处理系统配置三级分离器
四、核心设计要素
1. 结构设计
- 径长比优化:立式分离器高径比2:1~4:1,水平型长径比3:1~5:1
- 入口装置:采用旋流板或折流挡板,初分离效率>70%
- 消涡器:防止液体二次夹带(压损<5%系统总压降)
2. 材料选择
- 碳钢:Q345R壳体(厚度12-40mm),成本低,适用一般工况
- 不锈钢:316L内件(耐Cl⁻腐蚀),用于海洋环境
- 复合材料:玻璃钢罐体(耐H₂S腐蚀),寿命达20年
3. 工艺计算
- 停留时间:液体相≥3分钟,气体相2-5秒
- 流速控制:气体轴向流速<0.3m/s(防二次夹带)
- 分离粒径:d=(9μV)/(2g(ρl-ρg))^0.5(斯托克斯公式)
五、运行维护要点
1. 日常监控指标
- 压差监测:滤芯压差>0.15MPa时触发报警
- 液位控制:雷达液位计精度±2mm,防止气体窜液
- 排放检测:每周化验出口气体含液量(重量法)
2. 预防性维护
- 滤芯更换:压差达到设计值150%或使用8000小时
- 腐蚀检查:UT测厚仪检测重点部位(年腐蚀率<0.3mm)
- 密封测试:每年进行气密性试验(试验压力1.1倍设计压力)
3. 故障诊断
- 分离效率下降:检查除雾器堵塞或破沫网破损
- 液位波动异常:排查浮球阀卡涩或差压变送器故障
- 案例处理:某炼厂因分离器内件脱落导致气液串扰,停机检修后恢复
六、特殊工况应对策略
1. 高压环境(>10MPa)
- 采用锻造壳体(探伤等级Ⅱ级)
- 设置安全泄放阀(整定压力1.05倍工作压力)
- 案例:某天然气处理厂分离器设计压力32MPa,壁厚68mm
2. 低温工况(<-50℃)
- 材料选择09MnNiDR低温钢
- 保冷层厚度≥200mm(导热系数≤0.035W/(m·K))
- 案例:LNG接收站BOG分离器工作温度-162℃
3. 含固介质
- 设置积渣槽(容积≥总容积5%)
- 配置自动排渣阀(周期可设定)
- 案例:煤气化装置飞灰捕集系统
七、选型与应用指南
1. 选型参数确认
- 处理量(最大/最小工况)
- 介质特性(密度、黏度、腐蚀性)
- 分离精度(目标含液/含气量)
- 操作条件(温度、压力波动范围)
2. 安装注意事项
- 水平度偏差<2mm/m
- 入口直管段长度≥5倍管径
- 接地电阻<4Ω(防静电积聚)
3. 性能验收标准
- 水力测试:1.5倍设计压力保压30分钟
- 分离效率:PDA(相位多普勒)粒径分析仪检测
- 运行噪音:距设备1m处<85dB(A)
从炼油厂的百万吨级装置到实验室的微型气路系统,气液分离器以其多样的形态守护着工业流程的纯净。这种基于流体力学原理的分离技术,不仅体现着对物质特性的深刻理解,更在压力容器与内件结构的精妙配合中,展现着过程装备的设计智慧。当混合介质穿过分离器的瞬间,完成的不仅是物理相的分离,更是工业生产安全与效率的双重保障。理解这些”净化卫士”的工作机理,正是现代工程师驾驭复杂工艺系统的必备技能。
