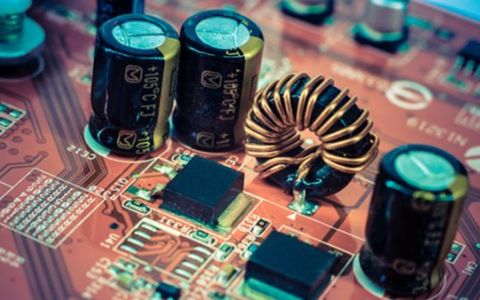

滤波电容的类型与应用场景

在手机充电器的电路板上，在变频器的功率模块中，在卫星接收机的高频头里——这些电子设备的稳定运行，都依赖着一类默默工作的元件：滤波电容。这些圆柱形或贴片状的小元件如同电子世界的”蓄水池”，时刻平复着电流的波澜，守护着电路的安宁。

一、滤波电容的物理使命

滤波电容的核心功能可概括为”储”与”滤”二字：

• 储能缓冲：在电源波动时充放电，维持电压稳定（如开关电源输出纹波控制在50mV以内）
• 噪声滤除：吸收高频干扰（典型应用如消除20kHz以上的开关噪声）
• 能量补偿：在负载突变时提供瞬时电流（如CPU功耗突变时维持供电稳定）

以手机充电器为例，输入端的X电容（安规电容）与输出端的电解电容协同工作：前者滤除电网传入的100kHz以下差模干扰，后者将200kHz开关纹波抑制到80mVp-p以下。

二、核心参数解析

1. 容量选择

• 低频滤波：工频整流电路常用1000-4700μF电解电容（时间常数RC≥10ms）
• 高频滤波：开关电源输出端并联10μF陶瓷电容+0.1μF薄膜电容（覆盖100kHz-1MHz频段）
• 特殊应用：电机驱动电路需配置10000μF以上电容组，应对瞬时电流冲击

2. 耐压考量

• 安全裕度：工作电压不超过额定值的80%（如24V电路选用35V电容）
• 浪涌防护：考虑2倍瞬时峰值电压（如汽车电子选用63V电容应对抛负载）
• 老化衰减：电解电容每年容量损失约3%，耐压能力同步下降

3. 等效串联电阻（ESR）

• 损耗指标：普通电解电容ESR约0.1Ω，固态电容可达0.01Ω
• 温升影响：ESR每升高10℃增加15%，导致电容发热加剧
• 纹波制约：纹波电流I=√(V_ripple/(ESR×2πf))，决定电容发热量

三、主流类型及应用场景

1. 铝电解电容

• 结构特征：卷绕式铝箔+电解液，容值10-100000μF
• 适用场景：工频电源滤波（如LED驱动电源输出滤波）
• 经典案例：某电脑主板CPU供电采用16V/2200μF电容组，ESR低至0.018Ω

2. 陶瓷电容

• 材料体系：X7R（±15%精度）、C0G（±5%精度）
• 高频特性：自谐振频率可达100MHz（如0402封装10nF电容）
• 特殊应用：去耦电容就近安装在芯片电源引脚（距离＜5mm）

3. 薄膜电容

• 介质类型：聚丙烯（MKP）耐压2kV，聚酯（MKT）成本低
• 优势领域：EMI滤波（如变频器输入端的X2安规电容）
• 工业案例：电焊机输出端采用4μF/1200V电容组吸收电压尖峰

4. 固态电容

• 技术革新：导电高分子材料替代电解液
• 性能优势：ESR仅为传统电解电容的1/5，寿命延长5倍
• 典型应用：显卡供电模块（工作温度-55℃~125℃）

四、电路设计中的选型智慧

1. 电源滤波拓扑

• π型滤波：前置电感（10-100μH）+双电容（大容量电解+小容量陶瓷）
• 多级滤波：初级470μF电解→次级22μF固态→末级1μF陶瓷
• 案例解析：某5V/2A电源模块采用”220μF+10μF+0.1μF”三级滤波，纹波＜30mV

2. 高频噪声应对

• 谐振控制：避免电容自谐振点落入干扰频段（如选择自谐振点高于1MHz的0.1μF电容）
• 布局要点：高频退耦电容与IC电源引脚距离≤3mm
• 实测数据：某射频模块电源脚增加10nF贴片电容后，杂散辐射降低12dB

3. 瞬态响应优化

• 电容组合：大容量储能电容（电解）+低ESR瞬态电容（固态）
• 案例：伺服驱动器母线电容配置6800μF电解+470μF固态，应对200A/μs电流变化

五、典型故障与应对措施

1. 容量衰减

• 检测方法：LCR表测量（100Hz下容量不低于标称值70%）
• 预防措施：避免长期高温（＞105℃）环境
• 维修案例：某变频器因滤波电容容量衰减导致母线电压波动，更换后故障消除

2. ESR增大

• 故障表现：电源纹波增大，电容表面温升明显
• 诊断工具：ESR表或阻抗分析仪
• 替换标准：ESR超过初始值2倍即需更换

3. 物理损坏

• 鼓包现象：电解液汽化导致外壳膨胀（压力释放阀动作）
• 漏液风险：底部橡胶塞老化导致电解液渗出
• 处置方案：立即断电更换，清理污染区域（电解液具腐蚀性）

六、检测与维护技术

1. 现场检测手段

• 万用表初判：电阻档检测充放电特性（正常应呈指数变化）
• 在线纹波测试：示波器观察电源波形（带宽≥20MHz）
• 热成像检查：异常发热点温度＞环境温度15℃即存隐患

2. 预防性维护

• 定期检测：每2年测量电容容量与ESR
• 环境控制：保持运行温度＜85℃，相对湿度＜75%
• 振动防护：安装时增加橡胶垫片（振幅＞0.5mm需加固）

3. 更换规范

• 电压匹配：新电容耐压值不低于原规格
• 容量误差：控制在±20%以内（精密电路需±5%）
• 极性确认：铝电解电容严禁反接（反压1V即可损坏）

七、特殊应用场景

1. 新能源领域

• 光伏逆变器：直流母线电容组（容值2000μF，耐压1000V）
• 电动汽车：电机控制器电容（要求-40℃低温特性）
• 案例：某车载充电机采用450V/680μF薄膜电容，寿命达10000小时

2. 医疗设备

• X光机：高压发生器电容（耐压50kV，容值0.1μF）
• 除颤仪：储能电容（3500V/20μF，充放电循环＞5000次）
• 安全要求：漏电流＜10μA

3. 军工电子

• 雷达系统：脉冲形成电容（耐压10kV，放电速率1000A/μs）
• 电子对抗：宽频滤波阵列（覆盖DC-18GHz）
• 可靠性标准：满足MIL-PRF-123B军规认证

从家用电器到工业装备，从消费电子到航天设备，滤波电容以其独特的储能特性，构筑起电子世界的”稳压防线”。这种将电荷有序存储与释放的元件，不仅承载着电路稳定的物理需求，更在方寸之间展现着电磁兼容的精妙平衡。当电流穿过电容极板的瞬间，完成的不仅是能量的暂存，更是电子系统可靠运行的基石。理解并善用这种基础元件，正是电子工程师驾驭复杂系统的起点与智慧所在。
