线性驱动器原理、分类以及如何选择

一、线性驱动器是什么？

如果把旋转电机比作“转动的车轮”，线性驱动器就是“笔直延伸的轨道”——它能直接将旋转运动转化为直线运动，或直接输出直线推力。这种特性使其成为需要精准定位、平稳推拉的场景中的理想选择。

核心功能：

1. 直线运动控制：替代气缸、液压缸，实现无级调速的直线位移。
2. 精准定位：通过编码器反馈，定位精度可达±0.01mm。
3. 推力输出：提供从几牛顿到数十千牛顿的推力（如10N的窗帘电机到50kN的冲压机）。

技术特征：

• 无需齿轮、皮带等传动机构，结构紧凑；
• 支持闭环控制，实时调整运动参数；
• 可根据需求定制行程（短至5mm，长至10m以上）。

二、线性驱动器如何工作？

1. 电机驱动型：旋转变直线的魔术

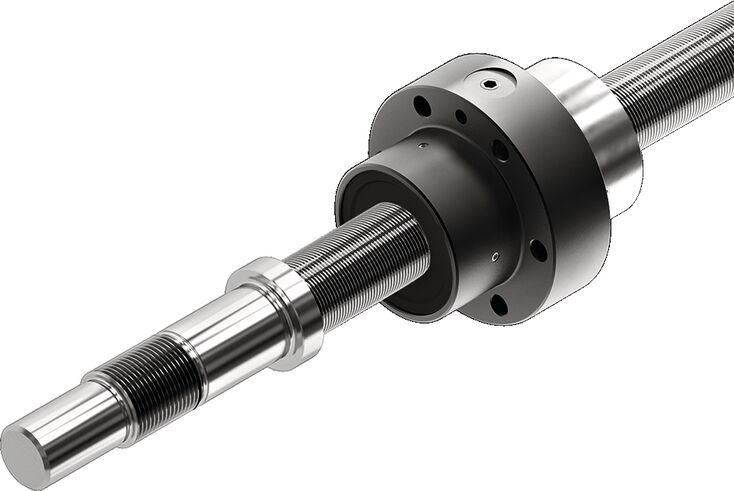

• 核心结构：电机 + 滚珠丝杠/同步带
• 工作流程：
  1. 电机输出旋转动力；
  2. 滚珠丝杠将旋转运动转化为螺母的直线运动（类似拧螺丝时螺丝刀的旋转使螺丝前进）；
  3. 通过导轨保持运动方向稳定。
• 精度关键：丝杠导程决定移动速度与精度（导程5mm即电机转一圈移动5mm）。

2. 直线电机型：直接驱动的革新

• 原理：定子与动子平行排列，通电后电磁力直接推动动子直线运动。
• 优势：
  • 无机械接触，零背隙；
  • 加速度可达10g（重力加速度的10倍）；
  • 理论行程无限（通过拼接定子轨道）。
• 类比说明：如同磁悬浮列车，轨道与列车无需物理接触即可推进。

3. 压电陶瓷型：微米级的精准

• 技术特点：
  • 利用压电材料在电压下的微变形（每100V产生0.1%长度变化）；
  • 位移分辨率达纳米级，但行程短（通常＜1mm）。
• 应用场景：光学镜片调焦、半导体光刻机平台微调。

三、线性驱动器的分类与选择

1. 按动力源分类

2. 按传动结构分类

• 滚珠丝杠型：
  • 通过循环滚珠减少摩擦，效率＞90%；
  • 适合高精度、中等负载（如CNC机床进给轴）。
• 同步带型：
  • 皮带与齿轮啮合传动；
  • 适合长行程、轻负载（如3D打印机喷头移动）。
• 齿轮齿条型：
  • 钢制齿条与齿轮啮合；
  • 适合重载、户外环境（如舞台升降机）。

3. 按控制方式分类

• 开环控制：无位置反馈，成本低（如普通电动推杆）。
• 闭环控制：配备编码器或光栅尺，实时修正误差（如机械臂关节驱动）。

四、典型应用场景

1. 工业自动化

• 汽车焊接线：6轴机械臂搭载滚珠丝杠驱动器，以0.05mm精度定位焊枪，每分钟完成12个焊点。
• 电子贴片机：直线电机驱动吸嘴在X-Y平面移动，贴装速度达每小时30万颗元件。

2. 医疗设备

• 手术机器人：压电陶瓷驱动器控制手术刀微动，震颤幅度＜5微米，避免损伤神经。
• CT扫描床：同步带驱动器以0.1mm/s~300mm/s无级调速，实现平稳升降。

3. 智能家居

• 电动窗帘：静音蜗杆驱动器推动窗帘轨道，支持手机APP设定开合比例。
• 升降桌：双电机驱动桌腿同步升降，承重120kg且运行噪声＜40dB。

4. 航空航天

• 卫星天线展开：太空环境适用驱动器在-60℃~+120℃工作，展开力200N，误差＜0.1°。
• 飞机襟翼控制：液压线性作动器在0.2秒内完成襟翼角度调整，抗过载能力15g。

五、关键性能参数解析

1. 推力与速度

• 推力计算：
  • 电动型：推力(N)=电机扭矩(N·m)×丝杠效率/(丝杠导程(m)/2π)
  • 示例：2N·m扭矩、导程5mm的丝杠，推力≈2×0.9/(0.005/6.28)=2260N
• 速度限制：
  • 滚珠丝杠型极限速度通常＜1m/s；
  • 直线电机型可达5m/s。

2. 定位精度

• 重复定位精度：指多次到达同一位置的偏差（高端产品达±0.005mm）。
• 绝对定位精度：实际位置与理论位置的全局偏差（需激光干涉仪校准）。

3. 环境适应性

• 防护等级：IP54（防尘防水）适用于车间，IP67可用于户外。
• 温度范围：普通型-10℃~+40℃，工业级-30℃~+85℃。

六、使用注意事项

1. 负载匹配设计

• 轴向负载：确保推力不超过额定值（某案例超载30%导致丝杠永久变形）。
• 径向负载：侧向受力应＜10%轴向额定负载，必要时加装导向机构。

2. 安装校准规范

• 同轴度调整：电机与丝杠的偏差需＜0.02mm，否则易引发振动。
• 导轨预紧力：过松导致晃动，过紧增加摩擦（用扭矩扳手按手册调整）。

3. 维护保养要点

• 润滑周期：
  • 滚珠丝杠每运行500小时补充锂基润滑脂；
  • 同步带每2000小时检查张力（下垂量＜2mm/100mm跨距）。
• 异物防护：
  • 加装伸缩防尘罩（尤其金属加工环境）；
  • 定期用吸尘器清理导轨碎屑。

4. 电气安全措施

• 过流保护：驱动器需配置电流传感器，防止堵转烧毁电机。
• 接地要求：金属外壳与设备接地电阻＜4Ω，避免静电累积。

七、常见故障与处理

1. 运动卡顿

• 可能原因：
  1. 导轨污染（铁屑、灰尘卡入滑块）；
  2. 润滑不足导致干摩擦。
• 解决方案：
  1. 拆卸清洗导轨并更换润滑脂；
  2. 检查密封件是否老化。

2. 定位漂移

• 案例：某注塑机顶出机构每次复位偏差0.3mm。
• 排查步骤：
  1. 检查编码器连接线是否松动；
  2. 用千分表测量丝杠反向间隙（＞0.02mm需调整预紧螺母）。

3. 异常噪声

• 高频啸叫：可能为电机驱动频率与机械共振点重合，调整PID参数。
• 低沉异响：同步带磨损或齿轮断齿，需立即停机更换。

4. 过热保护

• 诱因：
  1. 环境温度＞40℃且连续运行；
  2. 散热风扇故障。
• 优化方案：
  1. 加装散热片或强制风冷系统；
  2. 降低工作周期（如从100%占空比调整为70%）。

线性驱动器如同精密运动系统的“神经与肌肉”，将抽象的控制指令转化为实实在在的直线动作。从微创手术中颤抖消除的精准刀尖，到智能工厂里行云流水的机械臂舞动，它的价值不仅在于技术参数的堆砌，更在于对“精准”二字的极致追求。理解其工作原理并合理应用，不仅能提升设备性能、延长使用寿命，更能为技术创新打开新的想象空间。在这个追求效率与精度的时代，线性驱动器正以沉默而坚定的姿态，推动着现代工业的每一次精准前行。
