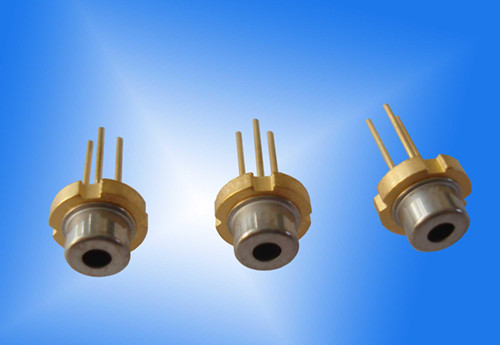

激光二极管：照亮现代生活的微型光源

一、激光二极管的基本原理

要理解激光二极管，首先需要了解”激光”这一概念。激光（Light Amplification by Stimulated Emission of Radiation）与普通光源的最大区别在于其高度有序的光波特性。普通灯泡发出的光包含各种颜色（波长），且光波振动方向杂乱，而激光则是单一波长、相位一致、方向性极强的光束。

激光二极管正是通过半导体材料实现这种特殊发光的器件。其核心是一个由P型半导体和N型半导体构成的结（PN结）。当电流通过时，电子从N区向P区移动，空穴则反向流动。这些带电粒子在结区相遇时会发生复合，释放出能量——这个过程就像无数微小的”电子瀑布”，每个粒子跌落时都会溅起一个光子。

但这种自发辐射产生的光并不具备激光特性。关键在于器件内部的两个反射镜面构成的”光学谐振腔”。当光子在这些镜面间来回反射时，会不断激发更多相同特性的光子，形成所谓的”受激辐射放大”。当光强达到阈值时，就会从半反射镜一端输出一束高度集中的激光。

与普通发光二极管（LED）相比，激光二极管的光束更集中、亮度更高、颜色更纯。这种特性使其在需要精确控制的场合大显身手，比如光盘读取头需要将光束聚焦到微米级轨道上，只有激光才能满足这种精度要求。

二、器件的内部构造

典型的激光二极管由多层结构精密组成。基底材料通常采用砷化镓（GaAs）或氮化镓（GaN）等化合物半导体，这些材料具有适合发光的能带结构。通过分子束外延等工艺，在基底上生长出厚度仅为纳米级的量子阱结构，这种设计能显著提高发光效率。

器件内部包含几个关键区域：

1. 激活层：位于PN结中心，是光子产生的主要区域，厚度仅0.1微米左右
2. 波导层：包裹在激活层外围，通过折射率差异将光子约束在特定路径传播
3. 端面反射镜：通过晶体解理形成的天然镜面，反射率可达30%以上
4. 散热结构：由于工作时会产生热量，通常集成导热片或热电制冷元件

现代制造技术还能实现波长可调的分布式反馈（DFB）激光器，通过在激活层上方制作周期性光栅结构，精确控制输出光的波长，这种器件正是高速光纤通信系统的核心光源。

三、多样化的应用场景

1. 信息技术的基石
   在光纤通信系统中，激光二极管扮演着”光信号发生器”的角色。1550nm波长的激光能通过石英光纤传输上百公里而不明显衰减。最新的400G光模块中，通过多路波长复用技术，单根光纤的信息传输量可达每秒数万亿比特。
2. 医疗领域的精确工具
   皮肤科使用的532nm绿光激光能精准破坏血红蛋白而不损伤周围组织，眼科手术中飞秒激光可实现角膜的微米级切削。这些医疗设备的核心都离不开特定波长的激光二极管。
3. 工业制造的隐形助手
   汽车制造中的激光焊接设备，能在0.1秒内完成两个金属件的熔接，其热影响区宽度不到发丝直径。这种工艺依赖高功率激光二极管阵列提供的千瓦级输出。
4. 消费电子中的日常应用
   蓝光播放器使用405nm紫色激光读取光盘信息，智能手机的面部识别系统依赖安全的VCSEL激光阵列进行3D建模。超市扫码器通过可见红光快速识别条码信息。
5. 科研领域的探索利器
   拉曼光谱仪通过激光激发物质分子振动，分析材料成分；激光雷达（LiDAR）通过测量激光反射时间构建三维地形图，这些技术都建立在激光二极管的稳定输出基础上。

四、使用中的注意事项

虽然激光二极管具有诸多优势，但不当使用可能影响性能甚至造成危险。使用时需特别注意：

1. 静电防护
   器件对静电极其敏感，操作时应佩戴防静电手环，工作台铺设导电垫。某实验室曾因未接地导致价值万元的激光模块瞬间损坏。
2. 温度控制
   温度每升高10℃，器件寿命可能缩短一半。某工业切割设备因散热不良，导致激光波长漂移0.5nm，严重影响加工精度。
3. 电流管理
   驱动电流需严格控制在阈值以上但不超过最大额定值。曾有用户随意调整DVD刻录机功率，导致激光管过载烧毁。
4. 光学安全
   即使是低功率激光也可能对视网膜造成永久损伤。某高校实验室因未设置防护屏障，导致学生出现暂时性视觉障碍。

五、技术创新与质量提升

随着材料科学和微纳加工技术的进步，激光二极管在效率、寿命等方面持续改进。垂直腔面发射激光器（VCSEL）通过独特的结构设计，实现了更低的功耗和更高的可靠性，这种结构已被广泛应用于智能手机的面部识别系统。量子点激光器则通过纳米级的半导体晶体，实现了更宽的波长调谐范围。

在质量控制方面，现代生产线采用自动化测试系统，每只激光二极管都需要经过20多项严格检测，包括光谱特性、发散角测量、高温老化试验等。只有通过所有测试的器件才能进入市场，这种严苛的标准确保了医疗设备等关键领域的应用可靠性。

从超市收银台到海底光缆，从手机传感器到太空探测器，激光二极管以其独特的光学特性，悄然改变着人类社会的方方面面。这个长度不足5毫米的微型器件，凝聚了量子物理、材料科学、精密制造等多领域的技术结晶。当我们享受高速网络、精准医疗、智能设备带来的便利时，或许应该向这些默默发光的半导体器件致敬——它们用一束束有序的光明，照亮了现代科技的每一个角落。
