继电器工作原理与类型

继电器的工作本质是电能与机械能的相互转化。当线圈通电时，电流产生磁场，吸引衔铁动作，带动触点开合。这个过程实现了两个电路的隔离控制：控制回路的小电流（通常为毫安级）通过线圈，被控回路的大电流（可达数百安培）经由触点传输。

核心参数解析：

• 线圈电压：决定驱动条件（常见5V/12V/24V DC，110V/220V AC）
• 触点容量：标称电流电压值（如10A 250V AC）
• 动作时间：吸合/释放时间（优质继电器可达5ms以内）
• 绝缘强度：触点与线圈间耐压（通常≥2500V AC）

某型号工业继电器的实测数据显示，其触点可在0.1秒内切断200A故障电流，比传统断路器快10倍。这种快速响应特性，使其在电力保护系统中具有不可替代性。

精密构造解析

典型电磁继电器包含七大核心组件：

1. 线圈骨架：高强度聚酯材料绕制铜线，确保每毫米²承载6A电流
2. 铁芯组件：采用电工纯铁，磁导率高达5000H/m
3. 衔铁机构：磷青铜材质，兼具弹性与导磁性
4. 触点系统：银氧化镉材料，抗电弧烧蚀能力提升3倍
5. 灭弧装置：陶瓷隔板与磁吹结构，有效缩短电弧持续时间
6. 外壳封装：耐高温PC材料，阻燃等级达UL94 V-0
7. 反力弹簧：精准调节的弹簧系数，确保可靠复归

在汽车继电器中，防振设计尤为关键。某型号通过增加硅胶缓冲垫，使抗振能力从5G提升至15G，完全满足越野车工况需求。触点表面采用镀金处理，将接触电阻稳定在10mΩ以内，保障大灯系统稳定工作。

主流技术类型对比

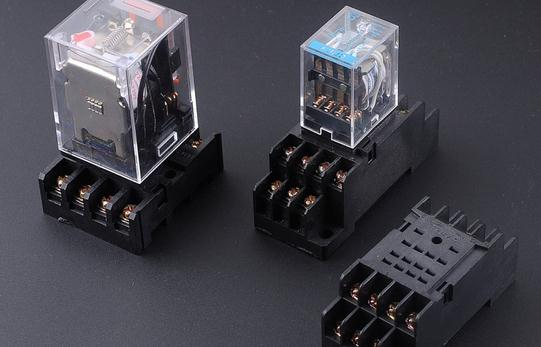

电磁继电器：

• 结构：机械触点+电磁驱动
• 优势：导通电阻小（＜50mΩ）、成本低
• 局限：动作寿命有限（通常10⁵次）
• 典型应用：家电控制、配电系统

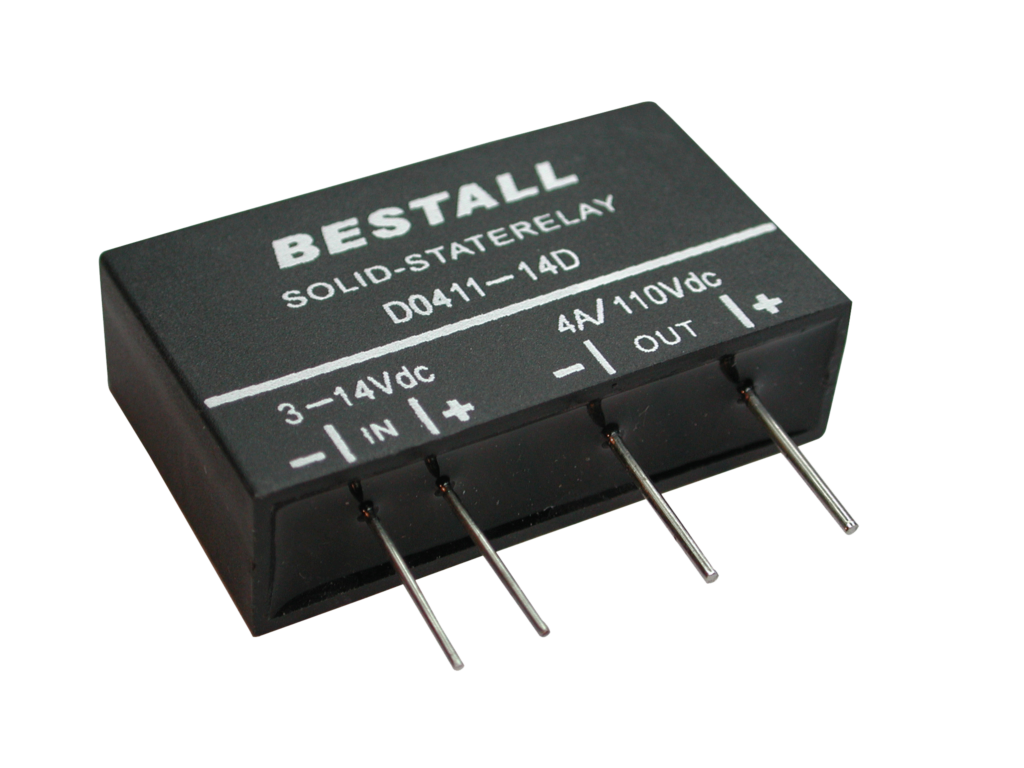

固态继电器（SSR）：

• 结构：光耦+半导体开关
• 优势：无触点磨损（寿命10⁸次）、无声运行
• 特点：存在导通压降（1-2V）
• 典型场景：温控系统、高频开关

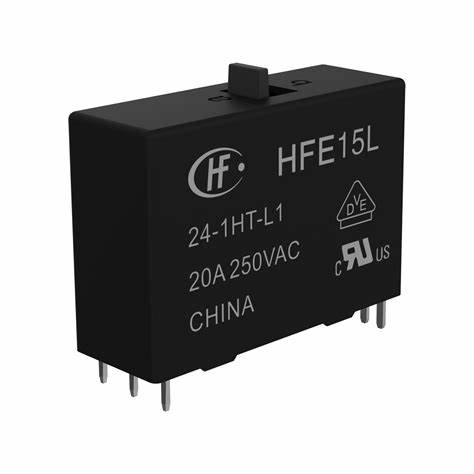

磁保持继电器：

• 特性：脉冲驱动、双稳态结构
• 优势：零静态功耗
• 应用：智能电表、消防报警系统

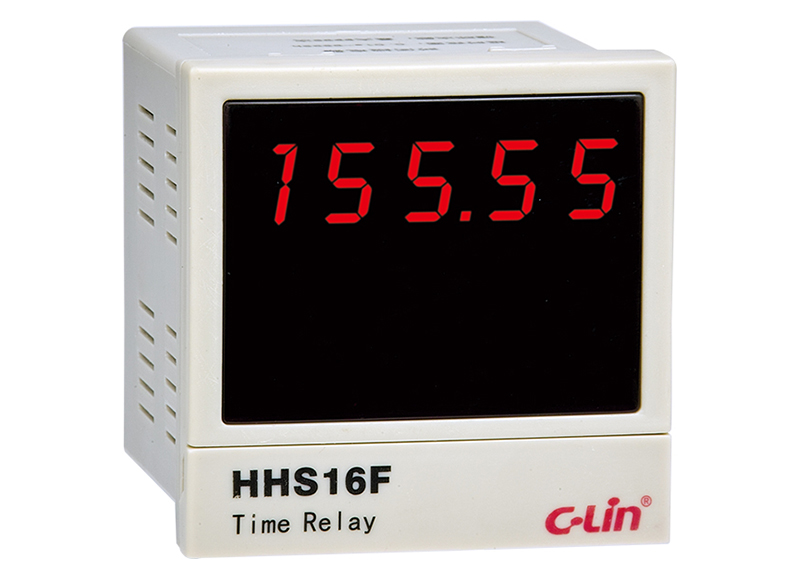

时间继电器：

• 功能：延时控制（0.05s-100h可调）
• 结构：RC充放电/数字计时
• 案例：电机星三角启动节省能耗25%

特殊类型还包括高频继电器（5GHz射频信号切换）、高压继电器（100kV绝缘能力）、微型继电器（体积＜1cm³）等。某5G基站采用的高频继电器，插入损耗＜0.3dB，隔离度＞30dB，保障信号传输质量。

应用场景深度解读

工业自动化：
在PLC控制系统中，继电器承担信号分配与电气隔离任务。某汽车生产线使用256个继电器组建安全互锁系统，将设备误动作率从0.7%降至0.02%。紧急停止信号通过冗余继电器传输，确保99.999%的可靠性。

电力保护：
过流继电器配合CT（电流互感器）实现精确保护。某变电站整定值为1200A/0.3s的继电器，成功在变压器短路时0.25秒切断电路，避免价值百万元的设备损毁。差动继电器更可实现±1%的动作精度，守护电网安全。

交通运输：
高铁控制系统采用安全型继电器，触点镀层耐磨损次数达200万次。某型号信号继电器在-40℃低温下仍能可靠动作，保障极地铁路运营。电动汽车的充电接口配备高压直流继电器，支持400A连续通断，接触温升＜40K。

智能家居：
WiFi继电器模组实现手机远程控制。某智能插座内置10A继电器，配合过零触发技术，将电磁干扰降低20dB。湿度敏感区域选用密封型继电器，防护等级达IP67，杜绝浴室环境的水汽侵蚀。

选型决策的关键要素

负载特性匹配：

• 阻性负载（如加热器）：按额定电流直接选用
• 感性负载（如电机）：需留2-3倍余量
• 容性负载（如电源）：考虑浪涌电流抑制

环境适应性：

• 温度范围：商用级（0-40℃）、工业级（-25-85℃）
• 防护等级：开放式（IP00）、密封型（IP67）
• 抗振指标：常规（5G）、增强型（15G）

海上石油平台的继电器选型案例：最终选用镀金触点+陶瓷密封结构，在盐雾试验中通过2000小时考核，寿命比普通型号延长5倍。

认证标准：

• 安全认证：UL/CB/CE
• 行业标准：IEC 61810（电气寿命）
• 特殊认证：ATEX（防爆）、医疗级（60601-1）

使用维护要点

安装规范：

• 线圈电压误差：控制在±10%以内
• 触点接线：避免导线应力传递到端子
• 散热间距：功率器件间保持≥20mm间隙

寿命延长策略：

• 并联使用：大电流负载采用多触点并联
• 缓冲电路：感性负载加装RC吸收回路
• 降额使用：实际负载控制在标称值70%以下

测试数据显示，增加RC吸收电路（100Ω+0.1μF）可使继电器电寿命提升3倍以上。

故障诊断：

• 线圈故障：万用表检测电阻（典型值50Ω-10kΩ）
• 触点劣化：接触电阻测试（正常＜100mΩ）
• 机械卡滞：听动作声响，测动作时间

技术误区辨析

“触点容量越大越好”
事实：过大的触点间隙会降低分断能力。某案例显示，误用100A继电器控制10A负载，因接触压力不足导致过热损坏。

“交流直流可通用”
本质差异：交流继电器有分磁环防震动，直流继电器内置续流二极管。某24V直流系统误用AC继电器，线圈温升超标烧毁。

“密封型永不失效”
实际案例：某IP67继电器因内部冷凝水积聚，在温差大的地区发生触点氧化。改进方案：充入干燥氮气并加装呼吸阀。

“固态全面替代电磁”
经济分析：在10A以下高频开关场合，SSR更具优势；但大电流（＞50A）场景，电磁继电器性价比仍高出40%。

从19世纪电报系统的雏形，到现代智能设备的精密控制，继电器技术历经百年进化，始终在电气控制领域占据核心地位。它的价值不仅在于实现电路通断，更在于构建起安全可靠的控制逻辑。无论是家庭照明回路的简单控制，还是核电站安全系统的多重冗余，这些或大或小的继电器都在默默守护着电力系统的有序运行。当按下电梯按钮时，当电动汽车开始充电时，当工厂生产线自动启停时，正是无数继电器的精准动作，将人类的控制意志转化为机械的完美执行。这种机电结合的智慧，仍在持续推动着控制技术的革新。
