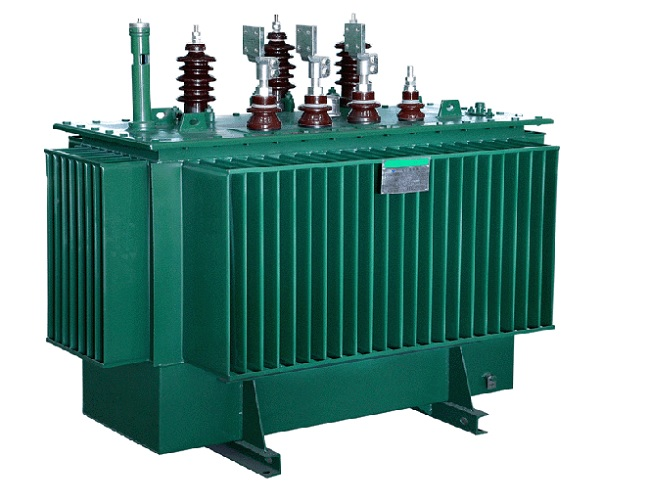

非晶合金变压器原理及优势

电力传输系统中，变压器如同血液循环系统的心脏，承担着电压转换与电能分配的核心任务。在节能减排成为全球共识的今天，一种采用新型铁芯材料的变压器——非晶合金变压器，正逐步改变着传统电力设备的能效格局。这种看似普通的电力设备，因其独特的材料特性，每年可为单个用户节省数万元电费，成为现代电力系统绿色转型的重要推手。

一、材料革命：从硅钢到非晶合金

传统变压器铁芯采用硅钢片叠制而成，其材料晶体结构有序排列的特性，导致磁化过程中存在显著的能量损耗。非晶合金的出现颠覆了这一局面，这种合金在急速冷却工艺下形成无序原子结构，厚度仅为普通A4纸的1/3（约25微米），却展现出卓越的电磁性能。

材料特性对比：

1. 磁滞损耗：非晶合金比硅钢降低70-80%
2. 电阻率：非晶合金达1.3μΩ·m，是硅钢的3倍
3. 饱和磁感：非晶合金1.56T，略低于硅钢的2.03T
4. 硬度：非晶合金维氏硬度1000，是硅钢的2.5倍

这种材料的生产过程颇具科技含量：将熔融状态下的铁、硼、硅等金属合金以每秒百万度的速度冷却，使原子来不及形成晶体结构便已凝固。某生产线实测显示，这种超快冷却工艺可在0.001秒内将1300℃的合金液制成带材。

二、能效提升的物理原理

铁芯损耗主要包含磁滞损耗和涡流损耗两部分。非晶合金的独特结构使其磁畴移动更容易：在交变磁场中，无序排列的原子减少了磁矩翻转的阻力，相当于为磁力线铺设了”高速公路”。同时，高电阻率特性有效抑制了涡流产生，这两方面共同作用使空载损耗大幅降低。

以1000kVA变压器为例：

• 传统硅钢变压器空载损耗：约1500W
• 非晶合金变压器空载损耗：约300W
  某工业园区实测数据显示，更换非晶合金变压器后，全年空载损耗电量减少1.26万度，相当于节省电费8000余元。

三、核心结构创新

非晶合金变压器的特殊构造体现在三个层面：

1. 铁芯制造：采用卷绕式结构，避免传统叠片接缝处的磁通泄漏。某型号铁芯由128层带材卷制，接缝长度比叠片式减少90%
2. 绕组优化：使用换位导线降低涡流损耗，某设计通过增加4次换位，使负载损耗下降12%
3. 降噪设计：在铁芯与绕组间填充环氧树脂-石英砂混合物，某城市变电站应用后噪声从55dB降至48dB

制造过程中的关键技术挑战在于材料脆性控制。非晶合金带材弯曲半径需大于25mm，某生产线引入激光测距系统，将带材张紧力控制精度提升至±0.5N，确保卷绕过程无裂纹产生。

四、能效优势量化分析

全生命周期成本对比（以1600kVA油浸式变压器为例）：

某商业综合体采用非晶合金变压器组后，配电系统整体效率提升2.3%，年节约电费超50万元。在连续运行8个月后，节省的电费已覆盖设备差价。

五、典型应用场景

配电网改造：
某地级市供电公司对125台配电变压器进行更换，年减少空载损耗420万度。按工业电价计算，相当于每年减少碳排放3360吨，节省电费268万元。这些变压器在负荷率30%的工况下，投资回收期仅3.8年。

新能源领域：
光伏电站的昼夜发电特性使变压器长期处于低负载状态。某100MW光伏电站将35台箱变更换为非晶合金型，夜间空载损耗降低76%，年增收发电收益120万元。

特殊环境应用：
海上风电平台的盐雾环境对设备可靠性要求极高。某项目采用非晶合金干式变压器，凭借更低的运行温度（比硅钢变压器低15℃），在潮湿环境下绝缘性能保持稳定，故障率下降40%。

六、技术挑战与应对方案

材料脆性难题：

• 结构设计：采用立体三角形铁芯框架，某型号抗震动能力提升3倍
• 生产工艺：开发在线退火技术，使带材韧性提高50%
• 运输方案：定制弹性固定支架，某物流测试显示振动损伤率从12%降至0.3%

噪音控制：
传统认知认为非晶合金变压器噪声更大，实则通过以下措施可有效降噪：

1. 阶梯叠积铁芯：某设计使磁致伸缩应力分布更均匀
2. 缓冲层材料：采用硅橡胶垫片，某实测显示1000Hz频段噪声降低8dB
3. 油箱结构优化：波纹板壁厚增加0.5mm，共振频率移出敏感区间

成本控制路径：

1. 材料回收：建立非晶带材回收体系，某企业将废料率从15%降至5%
2. 工艺简化：开发四步卷绕法，某生产线效率提升30%
3. 规模效应：当产量突破5000台/年时，单台成本可下降18%

七、选型决策的关键参数

能效评估指标：

• 空载损耗：重点关注夜间负荷率低的场景
• 负载损耗：适用于24小时连续运行的工况
• 噪音水平：居民区需≤45dB，工业区可放宽至55dB
• 过载能力：非晶合金变压器普遍具备120%过载2小时能力

环境适应性：

• 温度范围：-25℃～+40℃（特殊型号可达-40℃）
• 湿度要求：≤95%（无凝露）
• 海拔高度：≤1000m（高原型可达4000m）

某纺织厂选型案例：经测算其变压器年均负载率28%，空载时间占比达65%，选用非晶合金变压器后，投资回收期从预估的5.2年缩短至4.1年。

八、运维管理要点

安装规范：

• 倾斜角度：运输后需静置24小时，倾斜度≤15°
• 接地电阻：≤4Ω，潮湿地区应≤2Ω
• 通风间距：距墙体≥80cm，某案例因间距不足导致温升超标10K

运行监测：

1. 温度监控：顶层油温不超过95℃，某智能系统实现±1℃精度
2. 振动检测：安装加速度传感器，某预警系统提前72小时发现铁芯松动
3. 油质分析：每年检测击穿电压（应≥35kV/2.5mm）

维护策略：

• 定期除尘：每半年清洗散热器，某电厂经验显示可降低温升3-5℃
• 密封检查：每年检测橡胶垫老化情况，某沿海变电站将更换周期从5年缩短至3年
• 预防性试验：包括绕组直流电阻测试（偏差≤2%）、空载损耗复测（变化率≤5%）

九、认知误区辨析

“非晶合金完全替代硅钢”
事实：在需频繁过载的冶金行业，硅钢变压器仍具优势。某钢厂对比显示，在150%过载工况下，硅钢变压器温升比非晶合金型低12K。

“能效越高越好”
经济性分析：当负载率持续高于75%时，非晶合金变压器的总损耗可能超过高效硅钢变压器。某数据中心经测算后选择SH25型硅钢变压器。

“价格昂贵不划算”
全周期测算：按20年使用寿命计算，非晶合金变压器的总成本通常比普通变压器低30-45%。某物业公司10年电费数据证实此结论。

“只适合城市电网”
农村应用案例：某农业县采用非晶合金变压器后，因低负载率特性，线损率从8.3%降至5.1%，年减少电量损失240万度。

从材料实验室走向电力工程现场，非晶合金变压器用实际能效证明了自己的价值。这种融合材料科学与电气工程的创新产物，不仅改变了变压器的设计理念，更重塑了电力系统的能效标准。在配电室嗡嗡作响的设备背后，是每年减少数百万吨二氧化碳排放的环保贡献。随着制造工艺的持续优化和应用经验的积累，这项技术正在书写着电力设备进化史的新篇章——用更少的能源损耗，支撑起人类文明对电力的永恒需求。
