热电效应原理与应用

在火星探测器的核电池里，放射性物质衰变产生的热量被直接转化为电能；在车载冰箱的制冷片中，通电后一面结霜一面发烫；在登山者的智能手表中，体温与环境温差为GPS持续供电……这些看似神奇的能源转换，都源于一种古老的物理现象——热电效应。它让温度差与电能之间架起了桥梁。

一、热电效应是什么？

1. 温度差“发电”的奥秘

想象一条河流：当上下游存在水位差时，水流会推动水轮机发电。热电效应与之类似，当材料两端存在温度差时，内部电荷会像水流般移动，从而产生电压。这一现象由德国物理学家塞贝克在1821年发现，因此也被称为塞贝克效应。

实验重现：
取一段铜丝和康铜丝（镍铜合金）首尾焊接成环，用打火机加热其中一个接头，旁边的指南针指针会发生偏转——这就是最早的温差发电演示。

2. 反向应用的“制冷术”

与发电过程相反，当电流通过两种不同导体的接触点时，会在一端吸热、另一端放热。这种“电致冷”现象被称为珀耳帖效应，广泛应用于小型制冷设备。

二、热电效应的三大基础原理

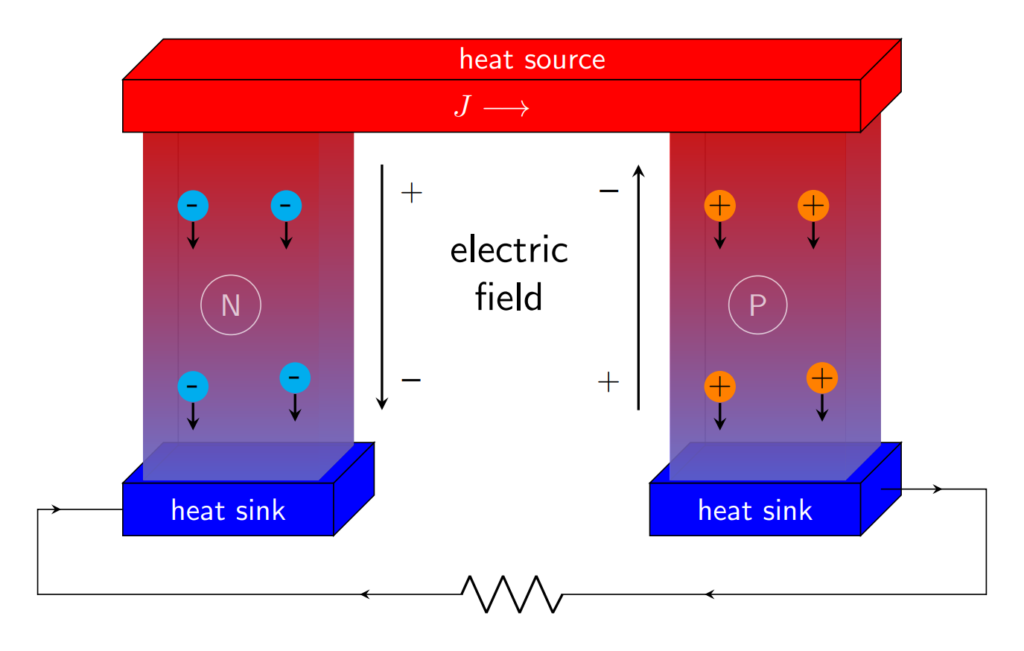

1. 塞贝克效应：温差生电

典型数据：

• 铋锑合金：α≈110μV/℃
• 家用热电模块：约产生50mV/℃温差

2. 珀耳帖效应：电力搬运热量

当电流通过两种材料的接触面时：

• 吸热端：电子从高能级跃迁到低能级，带走热量
• 放热端：电子从低能级跃入高能级，释放热量

制冷效率：
COP（性能系数）= 吸收热量 / 消耗电能
优质热电制冷片COP可达0.7，是传统压缩制冷的1/3

3. 汤姆逊效应：电流的温度戏法

电流通过具有温度梯度的单一导体时，会产生额外吸热或放热现象。这解释了长距离输电线路的温度变化，但在实际应用中影响较小。

三、关键材料与器件结构

1. 热电材料的“黄金标准”

理想热电材料需兼具：

• 高塞贝克系数：温差发电能力强
• 低热导率：维持温度差
• 低电阻率：减少能量损耗

常见材料对比：

2. 典型热电模块结构

以常见127对半导体碲化铋模块为例（图1）：

1. P型腿：空穴导电（如Bi₂Te₃+Sb）
2. N型腿：电子导电（如Bi₂Te₃+Se）
3. 陶瓷基板：氧化铝或氮化铝，绝缘导热
4. 铜导流片：串联多个热电偶
5. 焊料层：锡银合金，耐高温循环

四、生活中的热电应用

1. 温差发电：收集废弃热能

• 汽车尾气发电：
  在排气管安装热电模块，5%废热转化为电能，可为车载电池充电
  实例：宝马测试车型提升燃油效率3%
• 地热手表：
  表盘底部热电片利用手腕-环境温差（约3℃）产生50μW电力

2. 固态制冷：无噪音的清凉

• 红酒柜精确控温：±0.1℃波动，避免压缩机振动影响酒体
• 激光器温度稳定：热电制冷维持激光二极管在25±0.05℃

3. 温度传感：精准测量

• 热电偶温度计：K型（镍铬-镍硅）测温范围-200~+1350℃
• 工业窑炉监控：多个热电偶组成阵列，绘制炉内温度场

五、设计一个简易温差发电装置

材料清单

• TEC1-12706热电模块 ×1
• 铝散热器（带风扇） ×1
• 5cm×5cm铜板 ×2
• 数字电压表 ×1
• 蜡烛 ×1

制作步骤

1. 将铜板分别贴在热电模块两面
2. 冷端铜板连接散热器，热端置于蜡烛火焰上方
3. 电压表连接模块导线（红→+，黑→-）
4. 记录不同温差下的输出电压

实验数据参考：

现象观察

• 火焰摇晃会导致电压波动
• 关闭散热风扇后，输出电压在30秒内下降50%

六、热电技术的优势与局限

1. 不可替代的优势

• 无运动部件：寿命长达10万小时，免维护
• 精确控温：可实现0.01℃级温度稳定
• 微型化潜力：最小热电芯片仅1mm²

2. 当前主要瓶颈

• 转换效率低：传统热电材料效率＜5%，卡诺极限的1/10
• 成本较高：碲化铋模块约￥10/W，是太阳能板的5倍
• 耐温限制：多数材料超过300℃性能急剧下降

七、常见问题解答

1. 为什么不用热电效应大规模发电？

现阶段效率与经济性不足：

• 燃煤电厂余热发电需要数万平方米热电材料
• 同等投资下，蒸汽轮机发电量高出20倍

2. 手摸热电模块两面会触电吗？

安全电压范围内（单模块＜5V），但高温面可能烫伤皮肤

3. 能否用CPU发热为手机充电？

理论可行：i7处理器满载90℃时，配合30℃散热器，单个模块可输出3W电力，实际受空间限制难以实用化

热电效应如同自然馈赠的能量转换师，让散逸在环境中的热量重获新生。从精准的实验室温控到火星车的持久供电，从无声的车载冰箱到矿井深处的自供电传感器，这项跨越两个世纪的技术仍在持续拓展应用边界。理解其原理与特性，不仅能帮助我们更好地利用现有科技产品，也为未来探索更高效的能源转换方式埋下种子。当您下次触摸到笔记本电脑散热口的热风时，或许会思考：这些流失的热量，是否也能成为点亮另一个设备的源泉？
