串激电机的原理与应用

一、从吸尘器到电钻的”力量源泉”

家庭大扫除时，吸尘器突然发出特有的”呜呜”声，强劲气流瞬间卷走地毯深处的灰尘；装修师傅手中的电钻轻松穿透混凝土墙面，钻头旋转时传来的震动感直达掌心。这些场景背后都隐藏着一个关键动力装置——串激电机。这种将电能转化为强劲机械能的设备，已成为现代电动工具的核心动力源。

与传统电机相比，串激电机的独特之处在于其”即时响应”的特性。当我们按下电钻开关的瞬间，电机能在0.3秒内达到每分钟20000转的高转速；而当钻头遇到阻力时，又能自动增强扭矩输出。这种类似”智能调节”的工作特性，使其成为需要快速启停和变负荷场景的理想选择。

二、串激电机的能量密码

1. 基本工作原理

串激电机的核心设计理念是”电流联动”。其电枢绕组与励磁绕组采用串联连接，形成独特的电流路径。当电流流经这两个绕组时，会产生相互加强的磁场：励磁绕组生成主磁场，电枢绕组在旋转时切割磁感线产生反向电动势，二者相互作用形成强大的电磁转矩。

这种工作原理类似于双人划艇的配合：前桨手（励磁绕组）确定划行方向，后桨手（电枢绕组）根据水流变化调整力度。当遇到逆流（负载增加）时，两位桨手会自动协调加大划桨力度，这正是串激电机能自动调节转速和扭矩的奥秘所在。

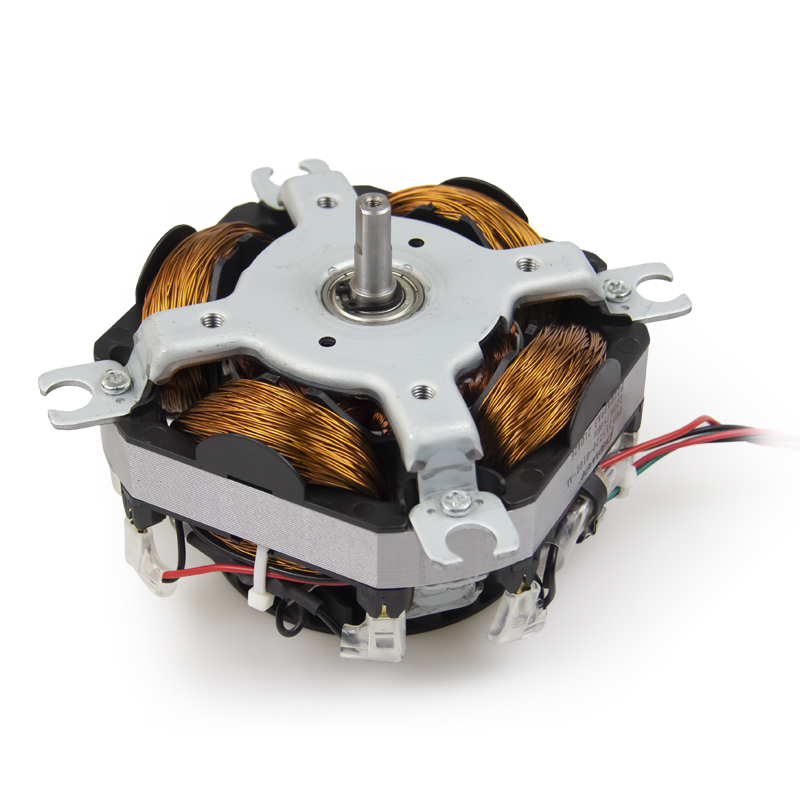

2. 典型结构解析

串激电机的机械结构包含五大核心组件：

• 定子铁芯：由硅钢片叠压而成，表面开槽安装励磁绕组
• 电枢总成：包含换向器、铁芯和绕组，负责能量转换
• 碳刷组件：通常采用铜石墨复合材料，承担电流传输
• 轴承系统：多采用滚珠轴承支撑转子高速旋转
• 外壳组件：兼具散热与防护功能的铝合金压铸件

以手持角磨机为例，其电机内部采用紧凑型设计：定子绕组采用扁铜线紧密排列，节省空间的同时提高散热效率；换向器表面镀银处理，确保在每分钟15000转的工况下仍能稳定传导电流。这种精密结构使得整机功率密度达到800W/kg，远超普通感应电机。

三、工业与民用的动力担当

1. 电动工具领域应用

在混凝土钻孔场景中，串激电机的性能优势尤为突出。当金刚石钻头接触墙面时，电机会自动降低转速并提升扭矩至50N·m，相当于普通成年人臂力的5倍。这种”遇强则强”的特性，使得专业电锤能轻松穿透钢筋混凝土结构。

家用吸尘器则展现了另一面特性：通过调整碳刷压力改变换向时机，电机可在6000-35000转/分钟之间无级变速。当吸入口被堵塞时，控制系统会降低电压使转速自动回落，避免电机过载损坏。这种智能保护机制延长了设备使用寿命。

2. 特殊工况适应性

在潮湿环境下工作的电动工具需要特别防护。某品牌水下切割机采用全封闭式串激电机，在定子绕组表面喷涂环氧树脂，换向器部位设置迷宫式密封结构。这种设计使其能在30米水深持续工作，成功应用于海底管道维修。

高温环境对电机提出更严苛要求。工业热风枪内的串激电机配备陶瓷绝缘轴承和耐高温电磁线，能在250℃环境下连续运转。特殊设计的离心风扇在转子尾部形成定向气流，既冷却绕组又输送热风，实现能量高效利用。

四、使用维护的实用技巧

1. 日常使用规范

正确的启动操作关乎设备寿命。新启用的电动扳手首次使用时应空载运行3分钟，使碳刷与换向器充分磨合。某汽修厂曾出现新设备冒烟事故，事后检测发现未进行磨合导致接触面打火。

负载管理至关重要。标称功率800W的切割机持续工作时间不应超过15分钟，否则绕组温度可能突破130℃的安全阈值。专业操作员会采用”工作2分钟休息1分钟”的循环模式，这在建筑工地已成为标准作业规范。

2. 典型故障处理

碳刷异常磨损是常见问题。当电钻出现明显火花或噪音增大时，应及时检查碳刷长度。某用户反映设备动力下降，拆解发现碳刷已磨损至5mm（标准更换阈值为8mm），更换后性能立即恢复。

绕组短路故障需要专业维修。使用万用表检测绕组电阻值时，若相间阻值差异超过15%即存在短路风险。某维修站采用”通电检测法”：给定子绕组通入12V安全电压，用热成像仪观察温度分布，快速定位短路点。

五、技术细节中的设计智慧

1. 材料创新突破

新型电磁线材料正在改写性能标准。采用聚酰胺酰亚胺涂层的铜线，耐温等级从130℃提升至200℃，使同体积电机功率提升40%。某品牌冲击钻应用此技术后，持续工作时间延长3倍。

换向器制造工艺的革新同样关键。激光焊接的银铜复合换向片，导电性能比传统铆接结构提升18%，特别适合高频率换向的工况。在自动化螺丝刀上的测试表明，这种结构使设备寿命从1000小时延长至3000小时。

2. 结构优化案例

轴向通风系统的改进颇具创意。某德国厂商在转子铁芯开设斜向通风槽，利用旋转离心力形成螺旋气流。测试数据显示，这种设计使绕组温升降低25℃，允许电机在密闭环境中长时间工作。

智能控制技术的融合开启新可能。在高端电锤中引入的电子换向系统，通过霍尔元件实时监测转子位置，精准控制电流相位。这种改进使电机效率从75%提升至89%，电池续航时间相应增加30%。

从清晨唤醒城市的电钻轰鸣，到深夜打扫房间的吸尘器声响，串激电机以其独特的性能特质，持续为人类生产生活注入动力。这个将电能转化为机械能的精巧装置，不仅见证着电气化时代的演进，更在每一次旋转中诠释着能量转换的奥秘。当下次使用电动工具时，或许我们可以稍作停留，感受掌心传来的震动——那是百年前电磁理论在现实中的生动回响。
