分光器的功能与应用解析

在光纤入户的现代家庭中，一根细如发丝的玻璃纤维就能承载整栋楼的网络数据；在医院的无影灯下，内窥镜将高清影像实时传送到显示屏；在高速公路的监控中心，数十个摄像头画面通过一条光缆同步回传……这些场景的实现，都依赖于一个关键设备——分光器。它如同光信号世界的“交通指挥员”，默默完成信号的分配与调度。

一、分光器是什么？它解决了什么问题？

1. 光信号的“分餐盘”

想象一场家庭聚餐：当妈妈端出一锅热汤，我们需要用汤勺将汤汁分到每个人的碗里。分光器的作用与此类似，它能将主干光纤传来的光信号“分装”到多个支路光纤中，让不同终端设备都能获取所需信号。不同的是，这把“汤勺”不需要接触汤汁（光信号），而是通过精密的光学结构实现非接触式分配。

2. 突破“一对一”限制

传统通信系统中，一条光纤只能服务一个终端。就像早期的电话线，每家需要单独拉线。而分光器的出现，使得单根光纤可同时服务多个用户：在光纤到户（FTTH）网络中，一个分光器可支持32户甚至64户共享主干光纤资源，极大降低布线成本。

二、分光器的工作原理：光如何被“分”？

1. 光学分束的奥秘

分光器的核心是一块特殊的光学元件（常见为平面波导型或熔融拉锥型）。当光信号从输入端进入时，会像水流经过分水岭般被均匀分配到多个输出端。这个过程主要依赖两种物理现象：

• 光波导原理：在玻璃基底上刻蚀出微米级通道，引导光按特定路径传播
• 倏逝波耦合：当两根光纤纤芯足够接近时，部分光能会转移到相邻光纤

2. 分光比：分配比例的标尺

常见的分光器标注如1:8、1:32，表示将输入信号分成8路或32路。但这不是简单的平均分配，而是按光功率比例划分。例如1:8分光器，每支路获得约1/8的输入光功率，总损耗约9dB（计算公式：损耗=10×log₁₀(1/N)，N为分光比）。

三、分光器的常见类型与特点

1. 按分光方式分类

• 均分型：各输出端光功率相等，适合监控系统多摄像头等距离布设
• 非均分型：输出功率按需分配，如1:2分光器中设置10%:90%比例，用于主干链路与备用链路

2. 按物理结构分类

3. 按封装形式分类

• 盒式分光器：金属外壳保护，适合室外机柜安装

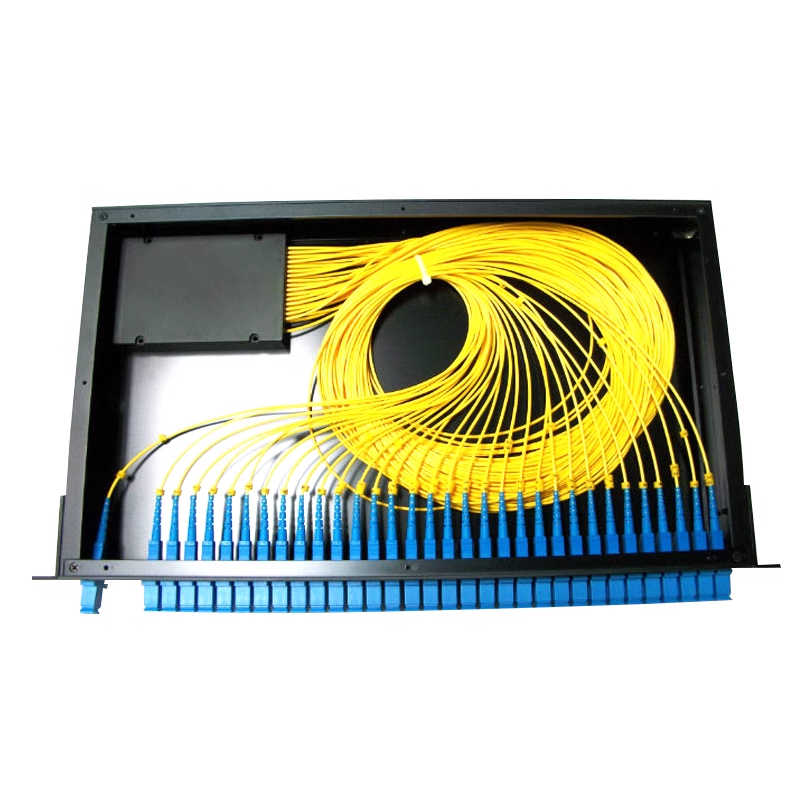

• 插片式分光器：标准19英寸机架安装，用于数据中心
• 微型分光器：直径仅3mm，可直接熔接在光纤线路上

四、分光器的实际应用场景

1. 家庭与办公网络

在FTTH网络中，分光器通常安装在小区光交箱。例如：

1. 运营商机房发出1490nm下行光信号
2. 1:32分光器将信号分配到32户家庭
3. 每户光猫接收-24dBm左右的光功率
4. 用户上传数据通过1310nm波长返回，经分光器汇聚回机房

2. 安防监控系统

大型园区采用“一纤多摄”方案：

• 主干光纤连接监控中心
• 沿途通过分光器接入各摄像头
• 单根光纤最多可传输128路1080P视频

3. 医疗设备连接

手术室内的内窥镜影像系统：

• 主机产生照明光与影像信号
• 通过分光器同时传输到：
  • 主显示器供手术团队观看
  • 副显示器用于教学观摩
  • 录像设备存储手术过程

4. 工业传感网络

炼油厂温度监测系统：

• 1根主干光纤沿管道铺设
• 每50米安装光纤光栅温度传感器
• 分光器将各传感器信号传回控制室

五、如何选择合适的分光器？

1. 四步决策法

1. 确定分光比：根据终端设备数量选择（如8户选1:8）
2. 计算光功率：确保分光后功率高于设备接收灵敏度（通常≥-27dBm）
3. 选择封装形式：户外选防水盒式，机房选插片式
4. 考虑扩展性：预留10%-20%余量，如现有20户可选1:32分光器

2. 关键参数解读

• 插入损耗：光通过分光器的功率损耗，1:32均分型典型值约17dB
• 均匀性：各输出端损耗差异，优质分光器应＜1dB
• 偏振相关损耗（PDL）：<0.2dB确保信号稳定性
• 工作波长：需匹配系统波长（1310/1490/1550nm等）

3. 避坑指南

• 避免非标分光器：劣质产品会导致视频卡顿、网络掉线
• 注意连接器类型：FC/SC/LC接口需与现有设备匹配
• 室外使用需选择-40℃~+85℃宽温型产品

六、安装与维护注意事项

1. 安装三原则

• 轻拿轻放：光纤接头陶瓷芯易碎
• 防尘防污：未使用的端口需安装防尘帽
• 弯曲半径：光纤弯曲半径＞30mm，避免折断

2. 常见故障处理

3. 日常维护技巧

• 每半年检查端口清洁度
• 记录各端口光功率值，波动超过±2dB需排查原因
• 备用分光器应存放在防静电袋中

七、分光器的创意应用

1. 家庭影音系统改造

• 将4K蓝光播放器信号通过1:4分光器
• 同时输出到：
  • 客厅电视机
  • 卧室电视机
  • 投影仪
  • NAS存储设备

2. 农业物联网实践

在智能大棚中：

• 1根光纤贯穿多个种植区
• 通过分光器连接：
  • 土壤湿度传感器
  • 光照强度探测器
  • CO₂浓度监测仪
  • 自动灌溉控制器

3. 天文观测创新

天文爱好者使用分光器：

• 将望远镜图像传输到：
  • 目镜供实时观察
  • CCD相机拍摄照片
  • 笔记本电脑进行图像分析

分光器如同光网络中的无声协作者，通过精密的光学设计，让信息传递变得更加高效灵活。从千家万户的网络冲浪到手术室里的生命护航，从城市天眼的安防监控到田野间的智慧农业，这个不起眼的小设备正在各个领域发挥着重要作用。了解它的工作原理与应用技巧，不仅能帮助我们更好地使用现代通信服务，也为探索更多创新应用打开了想象空间。当下次看到楼道里的光纤分线箱时，或许您会对其中隐藏的科技智慧多一份理解与赞叹。
