RLC串联谐振电路的原理与应用

一、RLC串联谐振电路的基本构成

1. 电路组成

RLC串联谐振电路由三个基本元件串联而成:

  • 电阻(R):消耗电能并转化为热能的元件;
  • 电感(L):储存磁场能量的线圈;
  • 电容(C):储存电场能量的极板结构。

三者串联后接入交流电源,形成完整的谐振电路。

2. 核心特性

  • 谐振现象:当电源频率与电路固有频率一致时,电路呈现特殊状态(如电流最大、阻抗最小);
  • 能量交换:电感和电容之间周期性交换能量,电阻负责耗散部分能量。

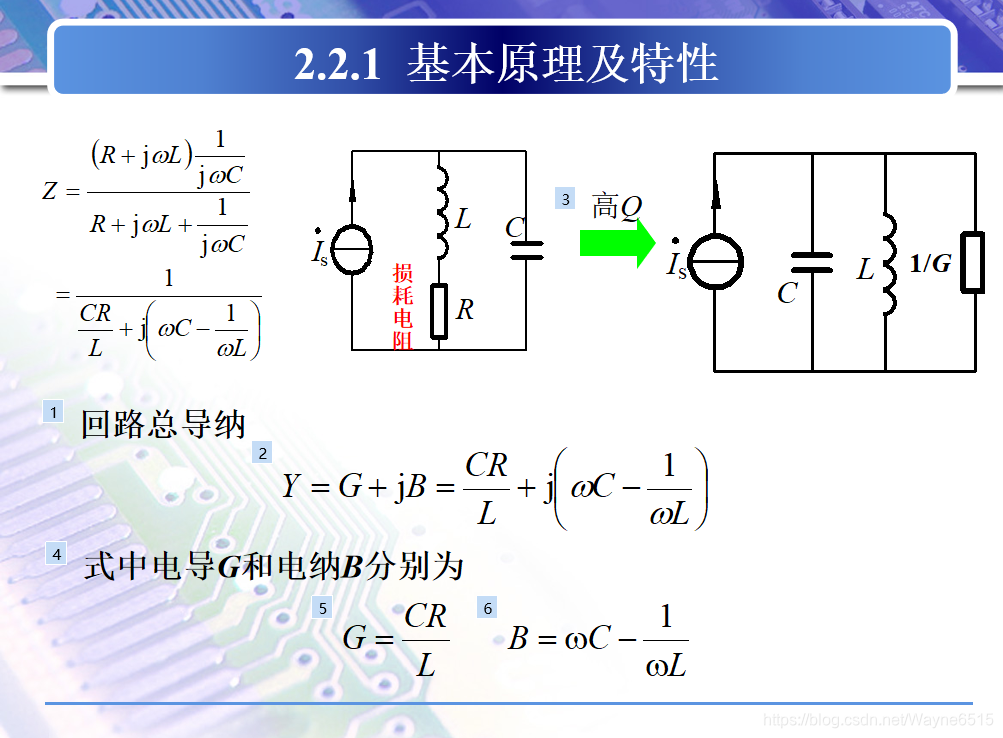

RLC串联谐振电路的原理与应用

二、谐振条件与频率计算

1. 谐振的定义

在特定频率下,电感的感抗(XLXL​)与电容的容抗(XCXC​)大小相等、相位相反,此时电路总阻抗仅由电阻决定,电流达到最大值。这一状态称为串联谐振

2. 谐振频率公式

谐振频率(f0f0​)的计算公式为:f0=12πLCf0​=2πLC​1​

  • L:电感值(单位:亨利,H);
  • C:电容值(单位:法拉,F)。

示例:若电感L=1mHL=1mH,电容C=1μFC=1μF,则:f0=12π0.001×0.000001≈5033Hzf0​=2π0.001×0.000001​1​≈5033Hz

3. 调谐方法

  • 固定频率:调整电感或电容的数值,使电路谐振在目标频率;
  • 可变频率:保持L和C不变,改变电源频率以匹配谐振点。

三、谐振状态下的电路特性

1. 阻抗最小化

  • 谐振时,感抗与容抗相互抵消,总阻抗Z=RZ=R
  • 电流达到峰值:Imax=VRImax​=RV​(VV为电源电压)。

2. 电压分布

  • 电阻两端电压:VR=Imax⋅RVR​=Imax​⋅R,与电源电压同相位;
  • 电感与电容电压:VL=Imax⋅XL,VC=Imax⋅XCVL​=Imax​⋅XL​,VC​=Imax​⋅XC​理论上VLVL​与VCVC​大小相等、相位相反,但实际可能因元件损耗存在差异。

3. 品质因数(Q值)

Q值反映电路的选频性能与能量效率:Q=XLR=XCR=1RLCQ=RXL​​=RXC​​=R1​CL​​

  • 高Q值:谐振曲线尖锐,选频能力强,适用于窄带滤波;
  • 低Q值:频带较宽,适用于宽带信号处理。

四、相位关系与频率响应

1. 相位角变化

  • 低于谐振频率(f<f0f<f0​):容抗占优,电流超前电压,电路呈容性;
  • 高于谐振频率(f>f0f>f0​):感抗占优,电流滞后电压,电路呈感性;
  • 等于谐振频率(f=f0f=f0​):电流与电压同相位,电路呈纯阻性。

2. 幅频特性曲线

  • 横轴为频率,纵轴为电流或电压幅值;
  • 曲线在谐振频率处出现峰值,Q值越高,峰越尖锐。

五、典型应用场景

1. 无线电接收机调谐

  • 原理:通过调节电容或电感,使电路谐振在目标电台频率,放大特定信号;
  • 实例:AM/FM收音机中的选频电路。

2. 电源滤波

  • LC滤波器:利用谐振特性滤除特定频率干扰(如50Hz工频噪声);
  • 设计要点:选择谐振频率远离待滤除频段,避免意外谐振。

3. 感应加热

  • 能量传输:谐振时电感线圈产生高频交变磁场,使金属物体内部涡流发热;
  • 应用领域:电磁炉、金属熔炼设备。

4. 传感器与检测电路

  • 频率响应检测:通过谐振频率偏移测量物理量(如压力、温度引起L或C变化);
  • 实例:液位传感器、湿度传感器。

六、电路设计与调试要点

1. 元件参数选择

  • 电感与电容匹配:根据目标谐振频率计算L和C的乘积;
  • 电阻控制Q值:通过调整R的大小平衡选择性与带宽。

2. 避免过电压损坏

  • 高Q值电路中,电感和电容两端电压可能远高于电源电压,需选用耐压足够的元件。

3. 实际测量方法

  • 扫频法:使用信号发生器和示波器,观察电流峰值确定谐振频率;
  • 阻抗分析仪:直接测量阻抗-频率曲线。

七、常见问题与解决方案

1. 谐振频率偏移

  • 原因:元件老化(如电容容量下降)、温度影响;
  • 对策:选用温度稳定性高的元件(如C0G电容),定期校准。

2. 电路无法谐振

  • 排查步骤
    ① 检查电感或电容是否损坏;
    ② 测量实际L和C值是否与理论计算一致;
    ③ 确认电源频率范围覆盖谐振点。

3. 发热严重

  • 原因:电阻功率不足或Q值过高导致电流过大;
  • 改进方案:增大电阻功率容量,或降低Q值(例如并联阻尼电阻)。

八、实验搭建与安全须知

1. 基础实验步骤

  1. 按计算值选取L、C、R元件;
  2. 连接串联电路并接入交流电源;
  3. 使用示波器测量电阻两端电压,调整频率至电压最大点;
  4. 记录谐振频率并与理论值对比。

2. 安全注意事项

  • 高压警告:高Q值电路可能产生数千伏电压,务必使用绝缘工具操作;
  • 避免谐振点长时间工作,防止元件过热。

RLC串联谐振电路通过巧妙的能量平衡机制,在特定频率下展现出独特的电学特性。从收音机调台到精密传感,其应用渗透于现代技术的方方面面。理解谐振频率的计算、Q值的影响以及相位变化规律,是设计高效滤波、检测系统的关键。无论是电子爱好者还是专业工程师,掌握这一基础电路都将为复杂系统的分析与优化奠定坚实基础。
