单相桥式整流电路详解｜从原理到应用的全面解析

单相桥式整流电路是电子技术中最基础的电路之一，广泛应用于电源适配器、充电器、电机驱动等领域。其核心功能是将交流电（AC）转换为直流电（DC），为后续电子设备提供稳定的能源支持。

一、单相桥式整流电路的结构与原理

1. 基本结构

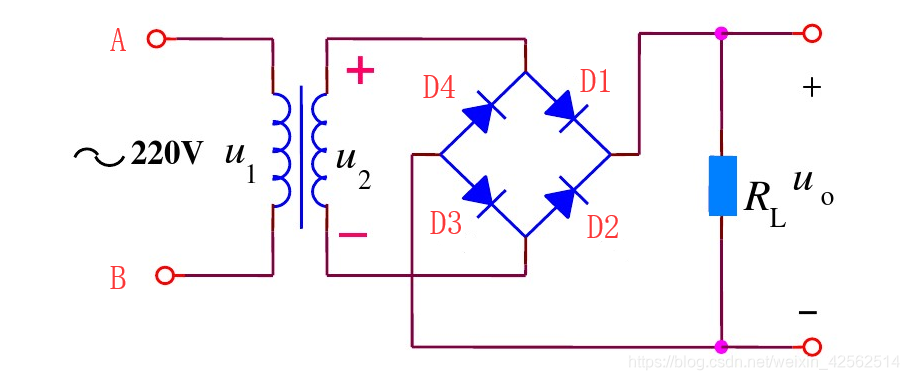

单相桥式整流电路由4只二极管组成桥式连接结构，通常被称为“全桥整流电路”。其结构如下图所示（文字描述替代图示）：

• 输入端连接交流电源（如220V市电）；
• 输出端接负载（如电阻或滤波电容）；
• 4只二极管分为两组（D1-D4与D2-D3），对称排列形成闭合回路。

2. 核心原理

二极管的单向导电性是整流的关键：

• 当交流电处于正半周时，电流通过D1→负载→D3形成通路；
• 当交流电处于负半周时，电流通过D2→负载→D4形成通路；
• 无论输入电压极性如何变化，负载电流方向始终保持一致，从而将交流电转换为脉动直流电。

二、工作过程分步解析

1. 正半周工作阶段（输入电压上正下负）

• 导通路径：D1和D3因正向偏置而导通，电流从电源正端→D1→负载→D3→电源负端；
• 截止路径：D2和D4承受反向电压处于关断状态；
• 输出电压：负载两端电压为输入电压的正半周波形。

2. 负半周工作阶段（输入电压上负下正）

• 导通路径：D2和D4正向偏置导通，电流从电源负端→D2→负载→D4→电源正端；
• 截止路径：D1和D3承受反向电压关断；
• 输出电压：负载两端仍保持正向电压，波形为输入电压的负半周翻转。

3. 输出波形特点

• 脉动直流：输出波形为全波整流后的连续半正弦波，频率为输入交流电的2倍；
• 平均电压值：理论计算为 Vavg=2VmπVavg​=π2Vm​​（VmVm​为输入交流峰值电压）。

三、桥式整流电路的显著优势

1. 高效率全波整流

• 利用交流电的正负半周，电能转换效率较半波整流提高一倍；
• 输出波形更平滑，后续滤波电路设计压力更小。

2. 变压器利用率高

• 无需中心抽头变压器，降低成本与体积；
• 变压器绕组电流对称，减少磁芯损耗。

3. 低纹波特性

• 输出脉动频率为100Hz（针对50Hz市电），易于通过电容滤波平滑波形。

四、典型应用场景

1. 电源适配器

• 将220V交流电转换为低压直流电，为手机、路由器等设备供电；
• 搭配滤波电容和稳压芯片（如7805），输出稳定直流。

2. 电机调速控制

• 为直流电机提供可调直流电源，配合PWM技术实现转速调节；
• 常见于电风扇、玩具车等小型电机驱动。

3. 蓄电池充电

• 通过整流电路将交流电转换为直流电，对铅酸电池、锂电池充电；
• 需加入限流电阻或恒流电路保护电池。

五、关键设计参数与选型要点

1. 二极管选型

• 耐压值：需大于输入交流电压峰值的2倍（如220V市电需选1000V以上二极管）；
• 额定电流：根据负载最大电流确定，并预留1.5倍安全余量；
• 推荐型号：1N4007（通用型）、FR107（快恢复二极管）。

2. 滤波电容计算

• 容量公式：C≥Iload2f⋅VrippleC≥2f⋅Vripple​Iload​​
  （IloadIload​为负载电流，ff为脉动频率，VrippleVripple​为允许纹波电压）
• 例：负载电流0.5A，纹波电压要求≤1V，则 C≥0.52×100×1=2500μFC≥2×100×10.5​=2500μF。

3. 散热与安全设计

• 二极管需安装散热片（尤其在大电流场景）；
• 加入保险丝或自恢复保险防止短路；
• 高压侧与低压侧做好隔离防护。

六、常见问题与解决方案

1. 二极管发热严重

• 原因：电流超过额定值或散热不良；
• 对策：更换更大电流规格的二极管，加强散热。

2. 输出电压波动大

• 原因：滤波电容容量不足或失效；
• 对策：更换电容并检查电容极性是否接反。

3. 电路无输出

• 排查步骤：
  ① 检测输入交流电压是否正常；
  ② 用万用表二极管档检查各二极管是否击穿；
  ③ 检查负载是否短路。

七、实际搭建注意事项

1. 极性确认

• 二极管方向严禁接反，否则可能烧毁元件；
• 滤波电容正负极需严格对应。

2. 安全操作

• 市电直接整流时，电路带有高压电，务必断电操作；
• 使用隔离变压器进行调试更安全。

3. 性能测试

• 用示波器观察输出波形，确认整流效果；
• 测量负载两端电压，验证是否达到理论值。

八、总结

单相桥式整流电路凭借其结构简单、效率高、成本低的优势，成为电子设计中的“常青树”。理解其工作原理后，可通过调整二极管参数、滤波电容容量等，灵活适配不同场景需求。无论是DIY爱好者还是专业工程师，掌握这一基础电路都将为后续的电源设计、电机控制等应用打下坚实基础。
