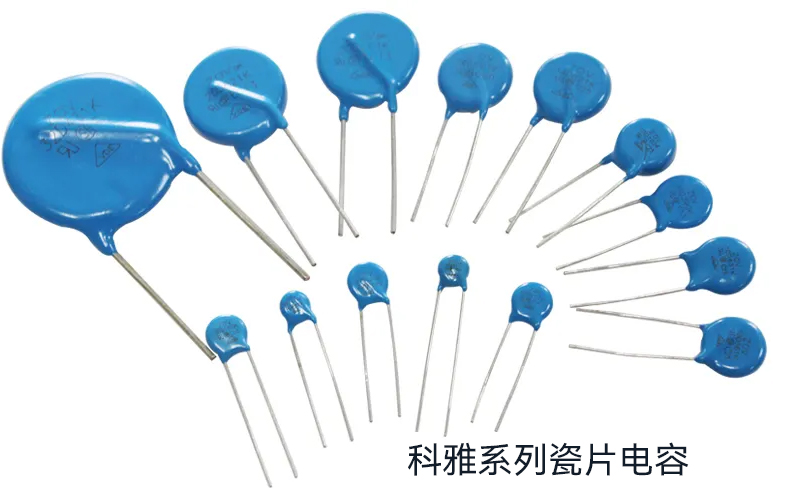

小元件大作用：认识电子设备中的瓷片电容

现代电子设备中隐藏着一位无名英雄——瓷片电容。这种米粒大小的电子元件在手机电路板上排列成整齐的方阵，在空调控制板上闪烁着金属光泽，在汽车电子系统中默默坚守岗位。当我们拆开任何电子设备时，总能在电路板上发现它们的身影。这些看似普通的小元件，实际上构成了电子世界的基础支撑。

一、瓷片电容的结构奥秘

瓷片电容的核心是一块厚度不足发丝直径的陶瓷介质。这种特殊陶瓷由钛酸钡、氧化钛等材料经1300℃高温烧结而成，形成稳定的晶体结构。工程师通过精密控制材料配比，可获得不同介电常数的介质材料，这是决定电容性能的关键。

在陶瓷薄片两面，通过真空蒸镀技术附着银、镍等金属层形成电极。现代制造工艺能在1毫米厚的介质上沉积出0.1微米的超薄电极，这种金属-陶瓷-金属的”三明治”结构，使瓷片电容具有优异的电气性能。最新的激光切割技术可将陶瓷基板切割至0.25毫米厚度，使0402封装（1.0×0.5mm）的微型电容得以实现。（用具体数字说明制造工艺的精密）

封装工艺对电容性能影响显著。环氧树脂包封技术能有效隔绝湿气，军用级产品还会采用气密封装。引线焊接采用超声波焊接技术，确保连接可靠性。这些精密工艺使瓷片电容能承受-55℃至+125℃的极端温度考验。

二、电子系统中的多面手

在电源滤波应用中，瓷片电容展现独特价值。当整流电路输出脉动直流时，并联在电源线上的104（0.1μF）电容能有效吸收高频噪声。工程师常在电源入口处采用10μF电解电容与0.1μF瓷片电容并联的方案，前者应对低频波动，后者过滤高频干扰。

高频电路中的瓷片电容更具优势。在手机射频模块中，NPO材质的0603封装电容Q值可达1000以上，能精准调谐900MHz通信频率。相比电解电容，瓷片电容的等效串联电阻（ESR）低两个数量级，特别适合处理GHz级高频信号。

保护电路中的瓷片电容同样不可替代。在电机控制电路中，0.01μF/1kV的安规电容能有效吸收继电器触点产生的电弧。工业设备输入端常采用X2型陶瓷安全电容，这种蓝色封装元件可承受4kV浪涌电压，确保设备安全运行。

三、性能参数的解读密码

标称容量与实际容量的差异值得注意。标称100pF的C0G电容，实际容量可能在±5%范围内波动。温度特性曲线显示，X7R材质电容在-55℃时容量下降15%，+125℃时下降25%。工程师设计精密电路时，必须考虑这种温度漂移特性。

耐压参数选择需留足余量。标称50V的电容，实际工作电压不应超过35V。在开关电源中，电容承受的交流纹波电压需与直流偏置电压叠加计算。曾有案例显示，未考虑纹波电压导致电容提前失效，引发整机故障。

温度系数直接影响电路稳定性。在晶振匹配电路中，必须选用±30ppm/℃的C0G电容。某温控设备曾因采用Y5V材质电容，在环境温度变化时出现控制偏差，更换为X7R材质后问题解决。不同材质对应的工作温度范围差异显著，Y5V仅适用于-30℃至+85℃的民用环境。

四、选型使用的黄金法则

工作电压选择应遵循”额定电压≥1.5倍实际工作电压”原则。在24V直流系统中，建议选用50V规格产品。对于存在电压浪涌的汽车电子系统，需选用125℃耐温的汽车级电容，并增加TVS二极管保护。

容量匹配需要综合考量。数字电路电源去耦通常采用0.1μF+10μF组合，模拟电路则需根据信号频率计算。某音频放大器在10kHz处出现噪声，经检测是去耦电容容量不当导致，调整后信噪比提升12dB。

电路布局的讲究常被忽视。去耦电容应尽量靠近芯片电源引脚，引线长度不超过5mm。多个并联电容应按容量由小到大排列，最小容量最靠近芯片。高频电路中，过长的走线会形成等效电感，降低滤波效果。
