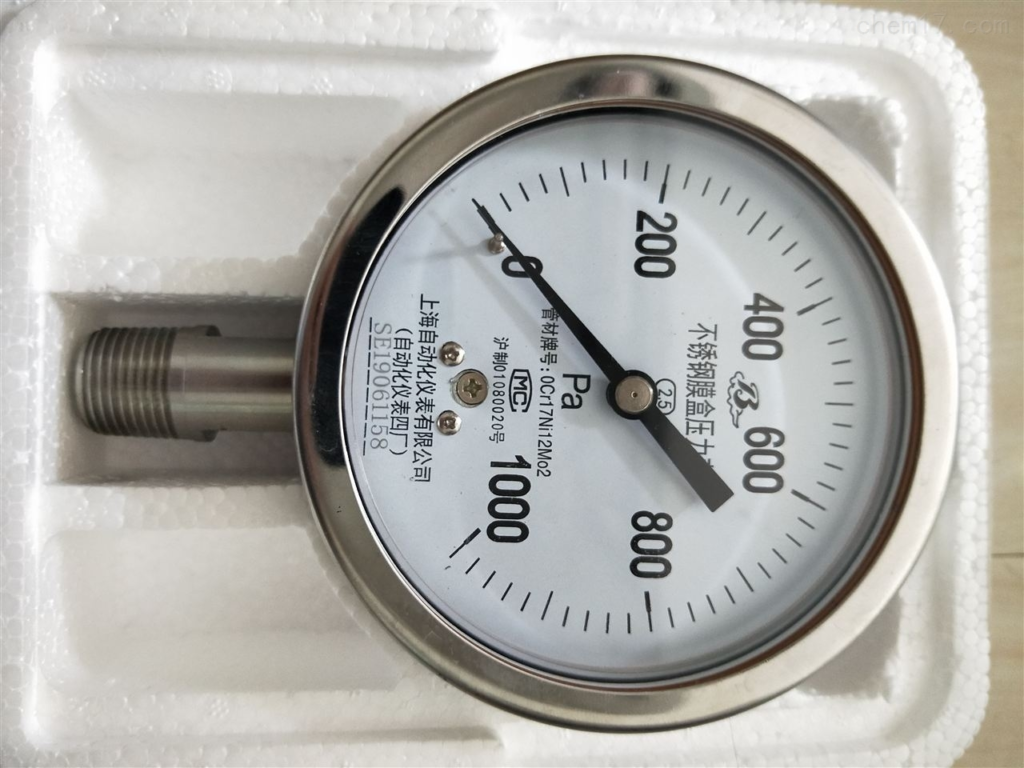

膜盒压力表的工作原理与选用指南

在啤酒厂的发酵车间，一组银色仪表正在监控着每个发酵罐的压力变化；手术室的麻醉机上，小巧的指针装置精确显示着患者气道压力；高层建筑的空调管道中，圆形表盘默默守护着送风系统的安全——这些场景中的”沉默观察者”，都是同一种精密的测量仪器：膜盒压力表。

一、压力世界的”手语翻译”

如果把压力比作无声的语言，膜盒压力表就是最专业的翻译官。这种仪表通过直径仅3-8厘米的圆形膜片，将看不见的压力变化转化为清晰可见的机械运动。其核心部件是一个由特殊金属制成的波浪形膜盒，厚度通常只有0.05-0.2毫米，却能在微观尺度上感知0.01帕斯卡的压力变化（相当于将一张A4纸放在桌面产生的压力）。

与传统波登管压力表相比，膜盒结构的灵敏度提升200倍以上，特别擅长捕捉微小的压力波动。在制药厂的冻干机里，这种特性使其能精确监测0.1Pa级别的真空度变化，确保药品冻干过程的完美控制。

二、精密机械的”变形记”

核心结构解析

1. 压力腔室：由316L不锈钢制成的密封腔体，耐受-0.1MPa至40MPa压力
2. 弹性膜盒：采用铍青铜或哈氏合金，厚度误差控制在±0.001mm
3. 传动机构：将0.01mm级形变放大300倍的精密齿轮组
4. 指示机构：防震设计的指针与刻度盘，最小分度值可达0.25kPa

工作原理演示
当压力作用于膜盒时，这个弹性元件会产生形变。以量程10kPa的仪表为例：

• 1kPa压力使膜盒中心位移0.12mm
• 经过三级杠杆放大后，最终指针偏转角度达28°
• 刻度盘上1mm弧长对应0.4Pa压力变化

这种机械放大系统无需电力供应，在石油平台的易燃环境中仍可稳定工作，成为本质安全型仪表的代表。

三、不可替代的技术特性

1. 微观世界的感知者
   在半导体制造车间，膜盒压力表能检测到：

• 0.5Pa级别的真空泄漏
• 每秒0.02kPa的压力波动
• 0.1℃温度变化引起的压力漂移
  这种灵敏度使晶圆沉积工艺的良品率提升15%。

2. 恶劣环境的生存专家
   某化工厂的腐蚀性气体监测案例显示：

• 普通压力表平均寿命3个月
• 镀金膜盒压力表持续工作5年
• 膜片经1000万次疲劳测试后，弹性系数变化<0.3%

3. 温度变化的平衡大师
   采用双金属补偿技术的仪表：

• 在-20℃至80℃范围内
• 温度影响误差<0.05%FS/℃
• 相较未补偿仪表精度提升10倍

四、工业现场的”压力词典”

暖通空调系统
某商业综合体应用案例：

• 58台膜盒压力表监控送风管道
• 检测0-5kPa微压差
• 及时发现过滤器堵塞23次
• 避免空调系统故障停机损失约120万元

食品饮料行业
啤酒发酵过程控制：

• 发酵罐压力保持0.12-0.15MPa
• 压力波动超过±0.005MPa自动报警
• 使啤酒二氧化碳含量稳定在4.8-5.2g/L
• 口感一致性提升30%

医疗设备领域
呼吸机压力监测要求：

• 测量范围-2kPa至+6kPa
• 精度等级0.25级
• 响应时间<0.3秒
• 确保患者通气安全8000小时无故障

五、制造工艺的精度革命

膜片成型工艺
采用五轴数控旋压机床：

• 直径40mm膜片的波浪形褶皱多达32道
• 褶皱高度公差±0.003mm
• 表面粗糙度Ra0.2μm
• 成型后经300℃真空退火消除应力

密封技术创新
激光焊接工艺实现：

• 焊缝宽度0.1mm
• 氦气泄漏率<1×10^-9 Pa·m³/s
• 比传统氩弧焊密封性提升100倍
• 确保10年使用周期内的长期稳定性

温度补偿方案
双金属补偿片的精妙设计：

• 外层镍钢合金膨胀系数14×10^-6/℃
• 内层殷钢合金膨胀系数1.5×10^-6/℃
• 温差形变量自动抵消膜盒变形误差
• 补偿效率达92%

六、选型与使用指南

选型五要素

1. 量程范围：工作压力应在满量程的25%-75%之间
2. 精度等级：常规工业选1.6级，精密控制需0.4级
3. 介质兼容：腐蚀性介质需选钽材膜盒，氧气环境禁油处理
4. 环境温度：超过80℃需配散热器，低温环境充注硅油
5. 特殊需求：防震型、隔爆型、卫生型等认证要求

安装规范要点

• 取压口与仪表中心线高度差<0.5m
• 脉冲压力场合应加装阻尼器
• 蒸汽测量需配置虹吸管
• 震动场合使用橡胶减震垫

维护保养守则

1. 每月检查：指针回零偏差应<0.5%FS
2. 季度保养：齿轮组注专用钟表油
3. 年度校验：在0%、50%、100%三点校准
4. 故障判断：指针卡顿通常是传动机构污染

七、工业现场的”压力翻译官”

某乳品厂的典型案例：

• 原使用普通压力表监控均质机
• 经常出现压力波动导致包装袋破损
• 更换0.4级膜盒压力表后：
  • 检测到0.02MPa的瞬时脉动
  • 调整柱塞泵工作频率
  • 包装破损率从5%降至0.3%
  • 年节约包装材料成本80万元

该厂设备主管感叹：”就像给设备装上了压力显微镜，之前忽视的微小波动竟是质量问题的元凶。”

从实验室的真空装置到城市燃气管网，从食品生产线到载人航天器，膜盒压力表以其独特的机械智慧，持续解读着压力世界的微妙语言。这种将物理形变转化为可读信息的经典设计，不仅展现了机械仪表的永恒魅力，更在数字化浪潮中坚守着不可替代的监测价值。当智能制造不断刷新人们对精密测量的认知时，这个诞生于19世纪的经典发明仍在证明：精准的机械翻译，永远是人类理解物理世界的基础语言。
