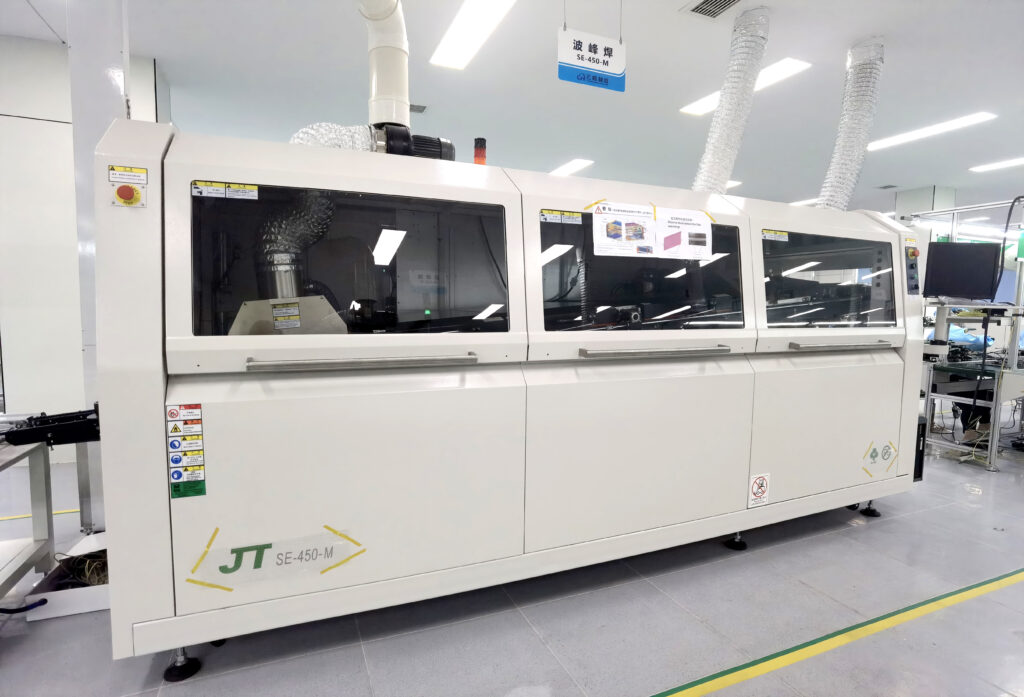

波峰焊技术原理与工艺实践解析

波峰焊作为电子制造的核心工艺，通过熔融焊料形成的连续波峰，实现通孔元件与PCB（印制电路板）的可靠连接。这种工艺适用于大批量生产，可一次性完成数百个焊点的焊接，在消费电子、汽车电子、工业控制等领域广泛应用，是保障电子设备可靠性的关键环节。

一、波峰焊系统构成与工作原理

1. 设备核心组件

• 助焊剂喷涂系统：
  • 超声波雾化喷嘴均匀喷涂，涂层厚度控制在5-15μm
  • 某生产线采用选择性喷涂技术，节约助焊剂用量30%
• 预热模块：
  • 红外加热+热风对流组合，升温速率2-3℃/秒
  • 典型预热温度80-130℃，消除PCB内应力
• 焊锡炉系统：
  • 锡槽容量300-800kg，工作温度245-260℃
  • 双波峰设计：湍流波（λ波）破除氧化层，平流波（β波）形成焊点
• 冷却装置：
  • 强制风冷将焊点温度从220℃降至80℃耗时<30秒
  • 某汽车电子产线配置水冷系统，避免热敏感元件受损

2. 焊接过程解析

1. 基板传输：链速0.8-1.8m/min可调，倾斜角度4-7°
2. 助焊剂活化：预热阶段挥发溶剂，残留物电阻率>10¹⁰Ω·cm
3. 波峰接触：引脚与焊料接触时间2-4秒，形成合金层
4. 焊点成型：表面张力作用形成半月形焊点，润湿角<35°为合格

某路由器主板焊接案例显示，使用Sn96.5Ag3Cu0.5焊料，焊接缺陷率从0.5%降至0.1%。

二、工艺参数控制要点

1. 温度管理

• 焊料温度：
  • 无铅工艺设定255±3℃，过高导致铜溶蚀＞1μm/小时
  • 某LED驱动板温度曲线实测显示，焊点峰值温度243℃
• 预热控制：
  • 多层板需阶梯式升温，某6层PCB设定90℃→110℃→125℃
  • 温差监测：板面温度差＜15℃

2. 波峰特性调节

• 波峰高度：
  • 通常设置为8-12mm，过高导致桥连，过低引起虚焊
  • 某连接器焊接优化后，波峰高度从10mm调至8.5mm
• 波峰平整度：
  • 使用不锈钢分流器，流速波动＜5%
  • 某设备加装动态稳流装置，焊点一致性提升20%

3. 时间参数

• 接触时间：
  • 双面板控制在3±0.5秒，避免基材分层
  • 某通信模块因接触时间不足导致透锡率＜75%
• 冷却速率：
  • 理想冷却梯度3-5℃/秒，某工控板过快冷却引发微裂纹

三、典型焊接缺陷与解决方案

1. 桥连（短路）

• 成因：
  • 引脚间距＜2mm未做盗锡焊盘
  • 波峰高度超标（＞15mm）
• 对策：
  • 增加拖锡片设计，某电源板桥连率下降80%
  • 调节传输角度至6°，利用重力分离焊点

2. 虚焊（冷焊）

• 成因：
  • 预热不足导致助焊剂未完全活化
  • 元件引脚氧化（储存湿度＞60%RH）
• 对策：
  • 延长预热区至1.2米，板温达到115℃
  • 氮气保护焊接（氧含量＜100ppm）

3. 锡球

• 成因：
  • 助焊剂挥发不充分
  • 焊料氧化渣过多
• 对策：
  • 增加预热后静置段（30-50cm）
  • 每日清理锡渣（某产线锡渣率控制＜0.8%）

4. 透锡不足

• 成因：
  • 孔壁镀层厚度＜15μm
  • 焊接时间＜2秒
• 对策：
  • 采用活性更强助焊剂（卤素含量0.2%）
  • 优化元件引脚长度（伸出板面1-1.5mm）

某智能电表生产线通过参数优化，将焊接直通率从92.5%提升至98.3%。

四、材料选择与管理

1. 焊料合金

• 传统有铅焊料：
  • Sn63Pb37熔点183℃，某家电产品仍在使用
  • 逐渐被RoHS指令淘汰
• 无铅焊料：
  • SAC305（Sn96.5Ag3Cu0.5）熔点217-220℃
  • SnCuNi（SN100C）熔点227℃，成本更低

2. 助焊剂类型

• 松香型（ROSIN）：
  • 固体含量35-50%，残留物需清洗
  • 某军工产品选用RA级高活性型号
• 免清洗型：
  • 固体含量＜5%，离子残留＜1.56μg/cm²
  • 某手机主板应用后取消清洗工序

3. 耗材管理

• 锡条添加：
  • 按Cu含量＜0.3%标准补充新料
  • 某产线实时监测锡炉成分（XRF光谱仪）
• 助焊剂更换：
  • 比重控制在0.80-0.85g/cm³
  • 每周检测pH值（2.8-3.5）

五、设备维护与工艺监控

1. 日常维护要点

• 锡炉维护：
  • 每日清除氧化渣（某设备自动撇渣装置效率提升70%）
  • 每月检测铜含量（超标时添加纯锡稀释）
• 喷嘴保养：
  • 每周用酒精浸泡波峰发生器
  • 钛合金喷嘴寿命＞3年

2. 过程监控手段

• 温度巡检：
  • 热电偶实时监测10个温区
  • 某系统自动生成SPC控制图
• 焊点检测：
  • AOI（自动光学检测）识别缺陷
  • X-Ray检测通孔填充率（标准＞75%）
• 数据分析：
  • MES系统记录每小时工艺参数
  • 某工厂建立焊接参数数字孪生模型

六、特殊场景应用案例

1. 大尺寸基板焊接

• 光伏逆变器板：
  • 尺寸600×400mm，配置多点支撑防变形
  • 链速降至0.6m/min保障焊接质量

2. 高密度元件焊接

• 汽车ECU控制板：
  • 最小引脚间距1.27mm，采用氮气保护焊接
  • 增加预加热模块消除阴影效应

3. 混装工艺应用

• 某工控板同时包含SMD与通孔元件：
  • 先进行回流焊，后波峰焊
  • 使用治具保护已焊贴片元件

4. 高温敏感器件

• 液晶驱动板焊接：
  • 局部屏蔽波峰，接触时间压缩至1.8秒
  • 冷却速率提升至8℃/秒

七、安全规范与环保要求

1. 操作安全

• 防护装备：
  • 耐高温手套（可抵御300℃接触）
  • 防护面罩（防焊料飞溅）
• 应急措施：
  • 锡炉区域配置自动灭火装置
  • 铅烟净化系统效率＞99%

2. 环保管理

• 废气处理：
  • 活性炭+HEPA过滤（颗粒物＜1mg/m³）
  • 某企业安装实时在线监测系统
• 废料回收：
  • 锡渣回收率＞85%
  • 助焊剂容器专业处理

从家用电器到航天电子，波峰焊技术持续支撑着电子制造业的发展。这种融合流体力学、材料科学与自动控制的工艺，不仅实现了高效可靠的批量生产，更通过持续创新应对着微型化、高密度化的行业挑战。在绿色制造与智能化转型趋势下，波峰焊工艺正朝着更精密、更环保的方向演进，为电子产品的品质保障提供坚实基础。
