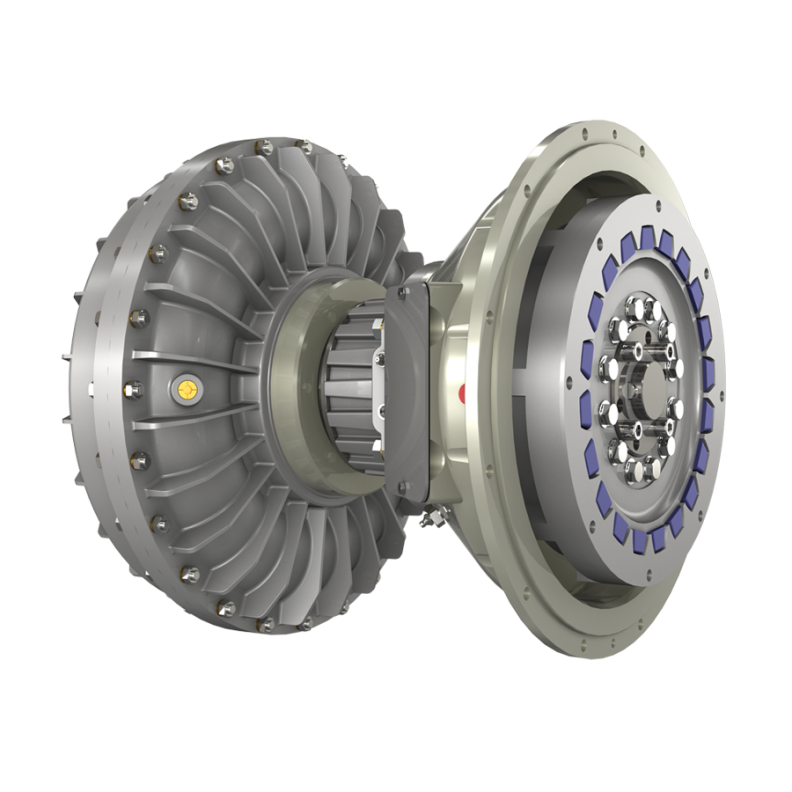

液力偶合器的工作原理与工业应用解析

液力偶合器作为一种柔性动力传递装置，通过液体动能实现机械传动系统的扭矩传递与过载保护，广泛应用于矿山机械、发电设备、船舶推进等领域。这种设备既能有效缓冲冲击载荷，又能实现无级调速，是解决重载设备启动与运行难题的关键部件。

一、核心结构与工作原理

液力偶合器由泵轮、涡轮、外壳及工作介质（通常为矿物油）构成，其运行基于流体动力学原理：

1. 动力输入：电机驱动泵轮旋转，叶片带动工作油加速，形成高速液流（线速度可达30m/s）
2. 能量传递：高速油液冲击涡轮叶片，将动能转化为机械能（传递效率可达97%）
3. 介质循环：离心力作用下，油液从泵轮外缘流向涡轮，再经内腔返回泵轮形成闭合环流

典型参数示例：

• 某型号YOX450偶合器额定传递功率160kW，充油量23L
• 输入转速1500rpm时，输出扭矩波动<±5%
• 过载保护响应时间<0.1秒，可承受瞬时3倍额定扭矩

在带式输送机启动过程中，液力偶合器通过逐步建立油膜压力，将启动时间延长至30秒，避免直接启动造成的皮带断裂风险。

二、主要类型与技术特性

1. 限矩型偶合器

• 功能特点：
  • 内置挡板或泄压阀，扭矩超限时自动泄油
  • 某矿山提升机配置后，电机启动电流降低40%
• 应用场景：
  • 破碎机、球磨机等冲击负载设备
  • 煤矿刮板输送机防链条断裂保护

2. 调速型偶合器

• 核心设计：
  • 导管调节油液循环量，实现25%-97%无级调速
  • 某电厂锅炉给水泵节能改造后，年节电180万度
• 控制方式：
  • 机械液压控制（手柄调节）
  • 电动执行器远程控制（4-20mA信号）

3. 特殊功能型号

• 水介质偶合器：
  • 煤矿防爆场景专用，工作介质为清水
  • 传递功率可达2000kW，防爆等级ExdI
• 双腔偶合器：
  • 独立循环通道设计，某钢铁厂连铸机应用后振动降低60%

三、工业应用场景

1. 矿山运输系统

• 带式输送机：
  • 延长启动时间至45秒，避免物料洒落
  • 某铁矿500米输送带配置后，皮带寿命延长2年
• 刮板输送机：
  • 过载保护响应时间0.2秒，断链事故减少80%

2. 电力行业

• 锅炉引风机：
  • 调速范围30%-100%，适应负荷变化
  • 某600MW机组年节省厂用电费150万元
• 循环水泵：
  • 软启动降低水锤效应，阀门损坏率下降70%

3. 石油化工

• 离心压缩机：
  • 实现喘振保护，某炼油厂避免机组喘振停机损失300万元
• 往复式泵：
  • 缓冲活塞惯性冲击，连杆断裂故障减少90%

4. 船舶工业

• 推进系统：
  • 隔离主机振动，某货轮驾驶室噪声降低15dB
• 舵机传动：
  • 过载时打滑保护，避免舵叶撞击损坏

四、性能优势与局限性

核心优势：

• 柔性启动：某水泥厂球磨机启动电流从6倍额定值降至1.5倍
• 过载保护：煤矿输送带卡阻时，偶合器打滑避免电机烧毁
• 减振隔振：某空压机振动幅值从0.8mm降至0.15mm
• 功率适应：同一偶合器可匹配±20%功率偏差的电机与负载

技术局限：

• 效率损失：高速差工况下效率降至85%以下
• 散热需求：大功率型号需配置冷却器（某型号油温需<90℃）
• 调速延迟：导管调节响应时间约3-5秒

五、选型与安装要点

选型参数：

1. 功率匹配：按电机功率×1.1系数选型（160kW电机选176kW偶合器）
2. 转速范围：工作转速应处于高效区（1000-3000rpm）
3. 介质特性：环境温度-20℃时需换用低温液压油

安装规范：

• 对中要求：径向偏差<0.1mm，角度偏差<0.5°
• 油量控制：充油量为容积的40%-80%（过量充油导致效率下降）
• 安全防护：设置防护罩，旋转部件距离人体>500mm

某水泥厂因对中偏差0.3mm导致轴承异常磨损，调整后运行寿命恢复至设计值。

六、维护与故障处理

日常维护：

• 油质监测：每季度检测粘度、水分（含水量需<0.03%）
• 密封检查：渗油量应<1滴/分钟
• 温度记录：轴承温度报警值设定为85℃

典型故障处理：

• 异常振动：
  • 检查动平衡（某案例因叶片积垢导致振动超标）
  • 校正联轴器对中（某设备调整后振动值下降70%）
• 传递效率下降：
  • 更换老化密封件（某煤矿设备换密封后效率回升至95%）
  • 清洗油路滤网（某电厂滤网堵塞导致油压不足）
• 过热报警：
  • 检查冷却器效率（某案例散热片积灰导致油温升高15℃）
  • 优化充油量（过量充油增加搅拌损失）

七、技术创新与应用拓展

材料升级：

• 铝合金叶轮替代铸铁，某型号重量减轻40%
• 碳化硅密封环使寿命延长至3万小时

智能控制：

• 油温油压在线监测，某系统实现故障预警准确率90%
• 变频电机+偶合器复合调速，某生产线能耗再降12%

特殊场景应用：

• 磁流变液偶合器：
  • 通过磁场调节粘度，响应时间缩短至0.01秒
  • 某精密机床实现微米级扭矩控制
• 航天器测试平台：
  • 模拟太空环境载荷变化，扭矩调节精度±1%

从传统重工业到高端装备制造，液力偶合器持续展现其不可替代的技术价值。这种将流体力学与机械传动巧妙结合的设备，既保障了重型装备的安全运行，又为工业节能提供了创新路径。随着材料技术与智能控制的进步，其性能边界不断突破，在更多领域发挥着“动力柔性管家”的重要作用。
