Boost电路的工作原理与应用

Boost电路（升压型开关电源）作为电力电子领域的核心拓扑结构，能够将输入电压提升至更高等级，在手机快充、新能源发电、LED驱动等领域发挥关键作用。这种电路通过巧妙控制开关器件的通断状态，实现能量高效转换，相比传统线性稳压器，效率可达90%以上，成为现代电子设备不可或缺的电源解决方案。

一、基本工作原理与拓扑结构

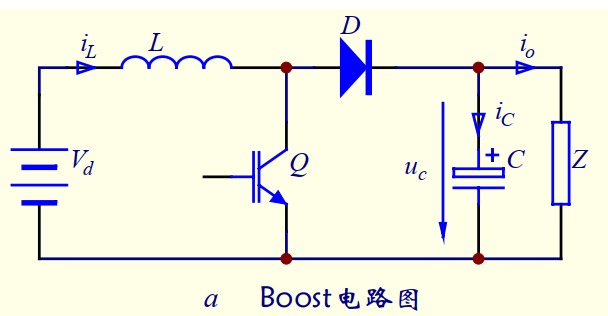

Boost电路的核心原理基于电感储能与电容滤波的协同作用，其基本拓扑包含四个关键元件：

1. 功率开关管（MOSFET）：控制电路通断，某型号器件开关频率达1MHz
2. 储能电感：在导通阶段储存能量，典型值范围10-200μH
3. 续流二极管：阻断反向电流，快恢复二极管反向恢复时间<50ns
4. 滤波电容：平滑输出电压，低ESR钽电容容量常选100-1000μF

当开关管导通时（占空比D期间），输入电源向电感充电，电流线性上升；开关管关断时（1-D期间），电感释放能量，与输入电压叠加向负载供电。通过调节占空比D，输出电压Vout=Vin/(1-D)，当D=0.6时，输入5V可升压至12.5V。某手机充电器利用此原理，将锂电池3.7V升压至5V/2A输出，转换效率达93%。

二、关键参数设计与元件选型

电感参数计算：

• 电感值L=(Vin×D)/(ΔI×f)，某12V升24V电路取ΔI=0.3A，f=200kHz，计算得L=40μH
• 饱和电流需大于峰值电流Ipk=Vin×D/(L×f)+ΔI/2，避免磁芯饱和

开关管选择：

• 耐压需超过Vout，某汽车电子模块选用60V MOSFET
• 导通电阻Rds(on)影响效率，某同步整流方案将损耗降低至0.5W

电容选型要点：

• 输出电容纹波电流Irms=ΔI/√12，某20W电路选耐纹波1.5A的陶瓷电容
• 输入电容需滤除高频噪声，采用X7R材质104电容并联电解电容

典型案例显示，某无人机电池管理系统通过优化电感参数，将转换效率从88%提升至94%，续航时间延长15%。

三、典型应用场景与技术优势

消费电子领域：

• 手机快充：GaN器件实现65W输出，体积缩小40%
• LED驱动：单节AA电池升压驱动3W灯珠，效率>85%

新能源系统：

• 光伏MPPT：Boost电路实现电池板30V升压至48V母线，最大功率追踪精度99%
• 燃料电池：将单体0.7V提升至24V系统电压，动态响应时间<1ms

工业设备：

• 电机驱动：24V升压至100V供伺服电机瞬间加速
• 测试仪器：产生可调高压源，某型号输出0-300V连续可调

汽车电子：

• 启停系统：12V电池升压至48V供电动助力转向
• 车载充电：PD协议支持5V/9V/12V多档输出

某电动汽车车载充电机采用交错并联Boost拓扑，功率密度达3kW/L，充电效率95%。

四、控制策略与工作模式

电压模式控制：

• 直接调节输出电压，某稳压电源采用TL494芯片，精度±1%
• 需补偿网络保证稳定性，相位裕度>45°

电流模式控制：

• 检测电感电流实现逐周期限流，某设计过载保护响应时间<5μs
• 抗干扰能力强，适用于输入电压波动大的场景

工作模式选择：

• 连续导通模式（CCM）：适合大功率应用，某2kW逆变器前级纹波电流<10%
• 断续导通模式（DCM）：轻载效率高，某待机电路功耗<0.1W
• 临界导通模式（BCM）：折衷方案，某LED驱动方案THD<10%

某工业电源通过自适应模式切换，在20%-100%负载范围内保持效率>90%。

五、设计挑战与解决方案

EMI抑制：

• 加入RC吸收电路，某设计将辐射噪声降低15dB
• 优化PCB布局，开关回路面积缩小至2cm²

热管理：

• 同步整流技术降低损耗，某方案结温下降20℃
• 采用铜基板散热，热阻降至1.5℃/W

效率优化：

• 选择低VF肖特基二极管，某型号正向压降仅0.3V
• 门极驱动电压优化，某MOSFET开关损耗减少40%

某数据中心电源模块通过三维封装技术，将Boost电路功率密度提升至200W/in³。

六、故障诊断与可靠性提升

常见故障处理：

• 输出电压异常：检查反馈电阻网络，某案例因虚焊导致分压比错误
• 电感啸叫：确认工作模式，某设计增加斜坡补偿消除次谐波振荡
• 芯片过热：测量SW节点波形，某故障系驱动电阻过大导致开关损耗增加

可靠性增强措施：

1. 设置输入欠压/过压保护，某工业控制器锁定范围16-32V
2. 加入软启动电路，某大容量电容充电时间控制在10ms
3. 温度监控与降额设计，某车载模块在85℃环境仍满负荷运行

某光伏逆变器通过在线健康监测系统，提前3个月预警Boost电路电容老化，避免现场故障。

七、先进拓扑与技术演进

交错并联技术：

• 双相Boost电路均分电流，某5kW设计纹波降低60%
• 相位差180°配置，输入电容应力减小50%

四开关拓扑：

• 实现升降压功能，某电池设备支持3-24V宽范围输入
• 效率曲线平坦，某测试在12V输入时效率仍保持92%

谐振软开关：

• 采用LLC拓扑实现零电压开关，某1MHz设计效率提升至96%
• 降低EMI噪声，某医疗电源通过CLASS B认证

从微型电子设备到兆瓦级光伏电站，Boost电路凭借其灵活高效的特性，持续推动着电能转换技术的进步。这种将电磁理论、半导体技术与控制算法完美融合的电路结构，不仅实现了能源的高效利用，更为各种电子系统的创新设计提供了基础支撑。随着新材料与新工艺的应用，其性能边界还将不断拓展，为更广泛的领域提供可靠的电压变换解决方案。
