可编程控制器的核心功能与应用实践

可编程控制器（PLC）作为工业自动化系统的核心控制设备，通过灵活的编程与可靠的硬件结构，实现了生产流程的精确控制与智能管理。这种装置将计算机技术、通信技术与继电器控制逻辑相结合，广泛应用于机械制造、能源电力、交通物流等领域，被誉为现代工业的“智能神经中枢”。

一、基本工作原理与硬件架构

PLC的运行基于循环扫描机制，其工作流程可分为三个阶段：

1. 输入采样：实时读取传感器、按钮等输入设备的状态（如光电开关信号、温度数值）
2. 程序执行：按用户编写的梯形图或指令表逐条处理控制逻辑
3. 输出刷新：将运算结果传送至执行机构（如电磁阀、电机驱动器）

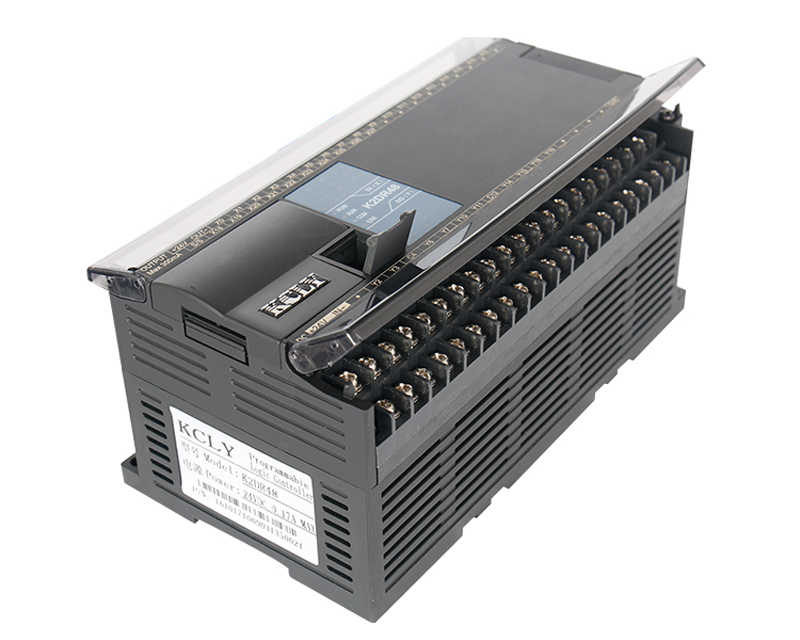

典型PLC硬件包含五大模块：

• 中央处理单元（CPU）：采用32位多核处理器，某型号扫描周期可达0.08ms
• 电源模块：将220V交流电转换为24V直流，隔离电压波动影响
• 输入/输出模块：数字量模块支持16-32点，模拟量模块精度达16位
• 通信接口：集成以太网、Profibus、CAN等协议，某设备支持128个节点组网
• 存储单元：Flash存储器容量达64MB，可存储10万步程序

某汽车焊接生产线采用冗余CPU配置，主备切换时间<20ms，确保连续生产不中断。

二、编程语言与逻辑控制

PLC支持五种标准编程方式：

1. 梯形图（LD）：沿用继电器符号，适合逻辑控制，如某包装机启停程序仅需15个梯级
2. 功能块图（FBD）：封装复杂算法，某PID温控模块集成模糊控制功能
3. 指令表（IL）：低层级编码，用于优化关键程序段执行速度
4. 结构化文本（ST）：实现高级运算，某称重系统采用ST编写配方管理程序
5. 顺序功能图（SFC）：可视化流程控制，某注塑机将生产周期分解为32个工步

典型案例显示，某化工厂反应釜控制系统通过SFC编程，将温度、压力、进料量的协同控制精度提升至±0.5%。

三、工业场景应用实例

智能制造领域：

• 汽车总装线采用PLC协调机器人焊接、传送带同步与质量检测，节拍时间缩短至45秒/台
• 数控机床通过PLC实现刀具自动补偿，加工精度稳定在0.01mm

过程控制领域：

• 污水处理厂使用PLC调节曝气量，溶解氧浓度控制精度达±0.2mg/L，能耗降低18%
• 制药发酵罐温度梯级控制，32个温区波动范围<±0.3℃

基础设施领域：

• 智能楼宇空调系统根据人流量动态调节，某写字楼年节电23万度
• 隧道照明系统采用光感+车流检测，灯具寿命延长至5万小时

物流仓储领域：

• 分拣线PLC控制气动推杆与传送带，处理速度达6000件/小时
• 立体仓库堆垛机定位精度±1mm，存取效率提升40%

四、通信组网与系统集成

现代PLC通过工业总线实现设备互联：

• PROFINET：某汽车厂200台设备组网，数据传输速率100Mbps
• Modbus TCP：水处理站38个PLC与SCADA系统实时交互
• EtherCAT：包装机械运动控制周期缩短至250μs

典型集成方案包括：

• DCS对接：某电厂将132个PLC站接入分散控制系统，数据刷新周期1秒
• MES交互：机械加工车间PLC直接上传设备OEE数据至制造执行系统
• 云端监控：农业大棚PLC通过4G模块上传环境参数，实现远程调控

某轮胎厂通过OPC UA协议实现PLC与ERP系统对接，生产订单切换时间从2小时压缩至15分钟。

五、选型要素与配置策略

设备选型需重点考虑：

1. I/O容量：预留20%扩展余量，某生产线初始配置512点，三年后扩展至640点
2. 处理速度：运动控制场景需选择扫描周期<1ms的高速PLC
3. 环境适应性：食品机械选用IP67防护等级，高温车间配置-25℃~70℃宽温型
4. 功能扩展：支持PID、定位、CNC等特殊模块插拔

典型配置方案对比：

• 小型设备：16点PLC+4路模拟量输入，成本控制在800元内
• 中型系统：256点PLC+运动控制模块+以太网通信，满足80%产线需求
• 大型项目：冗余CPU+光纤环网+安全模块，MTBF（平均无故障时间）超10万小时

六、故障诊断与维护管理

常见故障处理方式：

• 输入信号异常：使用强制功能测试传感器回路，某案例发现端子氧化导致接触不良
• 程序错误：通过在线监控追踪寄存器数值，定位逻辑错误点
• 通信中断：用网络分析仪检测信号质量，某故障系电磁干扰导致CRC错误

预防性维护策略：

1. 每月备份程序与参数，某企业因未备份导致停产8小时
2. 每季度清洁通风滤网，某PLC因粉尘堆积引发过热保护
3. 年度校验模拟量模块，某温度控制系统误差超差0.5%后被校准

某化工厂建立振动监测系统，通过分析PLC机架振动频谱，提前发现安装螺栓松动隐患。

七、安全防护与系统优化

PLC安全防护措施：

• 硬件层面：配置看门狗电路，电压波动±15%仍稳定运行
• 软件防护：设置多级密码权限，某设备定义7种操作员角色
• 网络隔离：工业防火墙过滤异常数据包，阻断99.9%的网络攻击

性能优化方法：

• 程序精简：用移位指令替代多个触点串联，某程序执行时间缩短30%
• 内存管理：合理分配数据块，某项目将存储空间利用率从65%提至92%
• 中断应用：高速计数器触发立即响应，某冲压机定位精度提升至±0.02mm

某光伏板生产线通过优化PLC运动控制算法，将机械手循环时间从2.3秒降至1.8秒，产能提高28%。

从微型机械设备到千万吨级炼油装置，可编程控制器持续推动着工业自动化进程。这种融合了实时控制、数据处理与网络通信的技术平台，不仅实现了生产流程的精确管理，更为智能制造转型提供了基础支撑。随着工业场景的复杂化与个性化需求增长，PLC将继续发挥其灵活可靠的技术特性，赋能更多行业实现高效、智能的生产运营。
