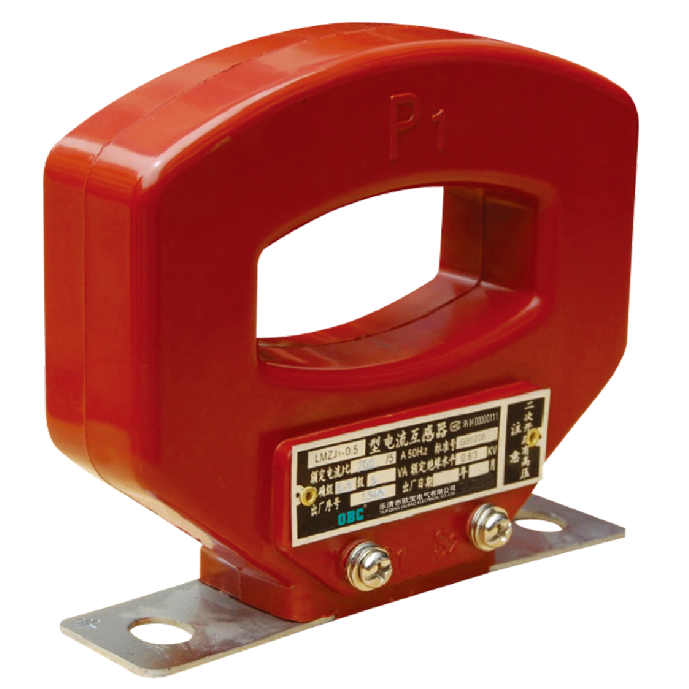

电流互感器在电力系统中的功能与应用

电流互感器作为电力系统的核心测量设备，承担着关键电流信号转换与传递的重要职责。它通过电磁感应原理，将高压大电流转换为可供仪表直接处理的标准化信号，为电力系统的安全运行、精准计量和智能控制提供基础保障。

一、电磁转换与信号标准化
电流互感器的主体结构由闭合铁芯及相互绝缘的一、二次绕组构成。当一次绕组接入被测电路时，交变电流在铁芯中产生磁通量，通过电磁感应作用，二次绕组随即产生与一次电流成固定比例的感应电流。例如在10kV配电系统中，采用1000:5变比的互感器可将实际1000A的线路电流精准转换为5A标准信号。这种转换机制既解决了高电压直接测量的危险性，又实现了不同电气设备间的信号兼容。

二、电力计量与数据支撑
在电能计量领域，电流互感器是保证计量精度的核心元件。发电厂、变电站、工商业配电系统中，0.2S级高精度互感器的测量误差可控制在±0.2%以内，为智能电表、能源管理系统提供可靠数据源。特别是在高压输电线路上，计量用互感器需定期接受专业机构校准，确保电力交易结算的公平性。某区域电网通过升级0.1级超精度互感器，使月度线损率下降0.35%，年节约电量达1200万千瓦时。

三、继电保护与故障响应
作为电力系统的安全屏障，电流互感器实时监测线路状态，与继电保护装置构成联动体系。当电路发生短路或过载时，二次侧输出的异常电流信号可在20毫秒内触发断路器动作。某220kV变电站曾记录到线路短路电流瞬时值达42kA，互感器准确传递故障信号，使断路器在0.1秒内切断电路，成功避免主变压器烧毁事故。这种快速响应特性如同为电网配置了自动安全阀门，大幅降低事故损失。

四、工业控制与设备管理
在自动化生产系统中，电流互感器将设备运行电流转换为4-20mA或0-5V标准信号，供PLC、DCS等控制系统分析处理。某汽车制造厂的焊接机器人通过实时监测工作电流，可自动识别电极磨损状态；水泥厂球磨机配备的在线监测系统，通过分析电流谐波特征，提前两周预警轴承故障，减少非计划停机损失达75%。这种深度数据应用使电流监测从基础保护升级为设备健康管理工具。

五、新能源系统的适配应用
光伏电站、风电场等新能源场景对电流互感器提出特殊要求。双馈式风力发电机组的变流器出口需配置宽频互感器，以适应0.1-3kHz的谐波环境；光伏直流汇流箱内采用毫伏级输出的分流器与互感器组合方案，在1500V直流电压下仍能保证±0.5%的测量精度。某近海风电场选用全密封复合绝缘材料制造的互感器，在湿度95%、盐雾腐蚀环境下连续运行5年未出现性能衰减。

六、安装规范与运维要点
电流互感器的正确安装直接影响系统安全。二次回路必须单点可靠接地，防止感应电压积累；运行中严禁二次侧开路，避免产生数千伏危险电压。在选型阶段需重点考量：

1. 额定电流范围应覆盖正常负荷的120%
2. 短时热电流参数需匹配系统短路容量
3. 特殊场景选用低剩磁或抗饱和型号
   某化工厂曾因误用普通互感器监测变频电机，导致谐波引发铁芯过热，后更换带气隙设计的抗饱和型产品彻底解决问题。

七、状态监测与故障预警
现代数字化技术赋予电流互感器更丰富的诊断功能。通过分析电流波形中的三相不平衡度、谐波畸变率等参数，可有效识别设备隐患：

• 变压器绕组变形会引起零序电流异常
• 电动机转子断条将导致电流频谱出现特征边频
• 电缆绝缘劣化表现为泄漏电流缓增
  某地铁供电系统通过加装暂态录波装置，成功捕捉到直流馈线柜0.2秒的瞬时接地故障，为精准定位绝缘薄弱点提供了关键数据。

八、技术演进与工程适配
电子式电流互感器的应用标志着技术革新方向。采用罗氏线圈的传感单元可实现0.5Hz-5MHz宽频测量，光纤传输技术则彻底解决电磁干扰问题。某±800kV特高压换流站部署的光电式直流互感器，在强电磁环境中仍保持0.2级精度。但传统电磁式互感器凭借高可靠性、免供电优势，在10kV及以下配电系统仍占据主流地位。

从城市配电网到跨国输电走廊，电流互感器始终是保障电力系统安全、提升运营效率的关键设备。它既承担着基础测量功能，又深度融入智能分析系统，持续推动着电力行业的技术进步。随着新型电力系统建设推进，电流互感器将在新能源消纳、需求侧响应等领域发挥更重要的作用，为构建安全高效的能源体系提供坚实支撑。
