晶振的作用是什么

一、晶振的核心作用与原理

晶振的核心功能是提供高精度、高稳定的频率信号，其本质是利用石英晶体的压电效应产生机械振动，并将振动转化为电振荡信号。

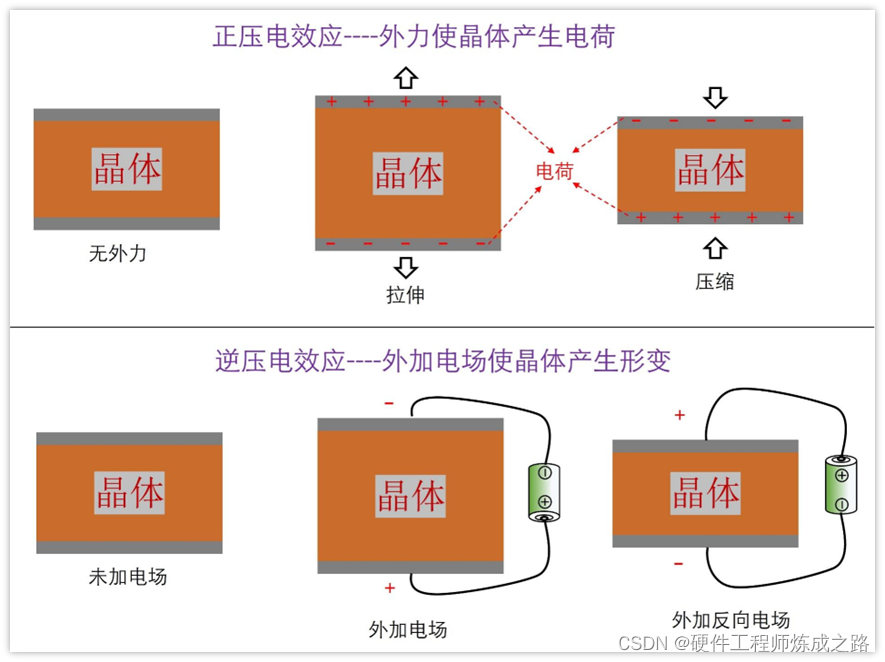

1. 压电效应：晶振的物理基础

石英晶体具有独特的压电特性：

• 正向压电效应：对晶体施加电压时，晶体发生机械变形；
• 反向压电效应：对晶体施加机械压力时，晶体表面产生电荷。

当晶体被切割成特定形状（如AT切割）并接入电路时，施加的交变电压会使其持续振动，振动频率由晶体尺寸和切割方式决定。

2. 振荡电路：从振动到电信号

晶振通常与电容、电阻、放大器组成振荡电路：

• 石英晶体作为频率控制元件，决定振荡频率；
• 放大器补偿能量损耗，维持持续振荡；
• 电容用于微调频率（负载电容匹配）。

例如，一个16 MHz的晶振，每秒可产生1600万次稳定振动，为单片机提供精准的时钟节拍。

二、晶振的主要类型与特点

1. 按结构分类

• 无源晶振（晶体谐振器）：
  • 需外接振荡电路，成本低，但频率精度受外部元件影响；
  • 典型应用：家电控制板、玩具电路。

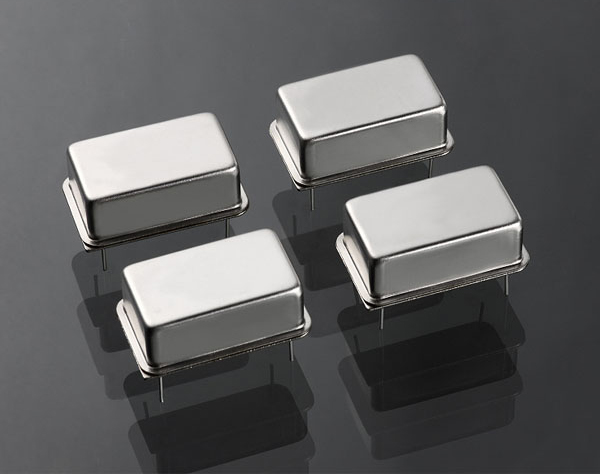

• 有源晶振（晶体振荡器）：
  • 内置振荡电路，直接输出方波或正弦波，精度高；
  • 典型应用：通信设备、精密仪器。

2. 按频率特性分类

• 固定频率晶振：
  • 出厂频率固定（如12 MHz、32.768 kHz），不可调节；
  • 优势：稳定性高，成本低。
• 可编程晶振：
  • 通过软件或引脚配置输出不同频率（如1-200 MHz）；
  • 优势：灵活适配多场景，但价格较高。

3. 按封装分类

• 直插式（DIP）：
  • 如HC-49/S封装，适合手工焊接的通用场景；
  • 缺点：体积较大，不适用于微型设备。
• 贴片式（SMD）：
  • 如3225（3.2×2.5 mm）、2016（2.0×1.6 mm）封装；
  • 优势：节省空间，适合手机、智能手表等紧凑设计。

4. 特种晶振

• 温补晶振（TCXO）：
  • 内置温度补偿电路，温漂低至±0.5 ppm/°C；
  • 典型应用：基站、GPS模块。
• 恒温晶振（OCXO）：
  • 将晶体置于恒温槽中，温漂可达±0.01 ppb/°C；
  • 典型应用：天文观测、原子钟同步。

三、晶振的典型应用场景

1. 微控制器与处理器

• 指令执行同步：
  CPU的每一条指令均在时钟上升沿或下降沿触发，晶振频率决定运算速度。例如，STM32单片机使用8 MHz外部晶振，内部倍频至72 MHz运行。
• 外设协调：
  UART串口通信、PWM波生成依赖精确时钟，确保数据传输无误。

2. 通信系统

• 无线信号同步：
  蓝牙、Wi-Fi模块通过晶振锁定载波频率（如2.4 GHz），避免信道干扰。
• 网络时间协议（NTP）：
  服务器使用高精度OCXO，确保全球时间同步误差低于1毫秒。

3. 消费电子

• 实时时钟（RTC）：
  32.768 kHz晶振为电子表、手机提供“秒信号”（32768=2¹⁵，便于分频）。
• 音频处理：
  数字音频设备使用12.288 MHz或24.576 MHz晶振，匹配44.1 kHz/48 kHz采样率。

4. 汽车电子

• 发动机控制：
  晶振为ECU提供稳定时钟，精准控制喷油量、点火时机。
• 车载导航：
  GPS模块依赖TCXO补偿温度变化，提高定位精度。

5. 工业与医疗设备

• PLC时序控制：
  工业自动化设备通过晶振同步多轴运动，误差小于1微秒。
• 心脏起搏器：
  医用晶振需通过严格认证（如AEC-Q200），确保在体温波动下稳定工作。

四、晶振的关键性能参数

1. 标称频率
   • 晶振的设计频率（如16 MHz、26 MHz），实际输出可能存在微小偏差。
2. 频率精度
   • 常温下频率偏差范围（如±10 ppm表示每百万秒误差±10秒）。
3. 温度稳定性
   • 全温度范围（如-40°C~85°C）内频率变化量（如±20 ppm）。
4. 负载电容
   • 外部需匹配的电容值（如12 pF、18 pF），影响频率精度。
5. 老化率
   • 长期使用后频率的年变化量（如±3 ppm/年）。

五、晶振的选型与使用指南

1. 选型原则

• 频率匹配：
  • 通信模块需严格符合协议要求（如USB 2.0需12 MHz±500 ppm）；
  • RTC首选32.768 kHz晶振，因其易分频得到1 Hz信号。
• 环境适应性：
  • 工业设备选择-40°C~85°C宽温型号；
  • 高振动场景选用抗冲击晶振（如汽车级SMD封装）。

2. 电路设计要点

• 负载电容匹配：
  • 计算总负载电容：CL = (C1×C2)/(C1+C2) + Cstray（寄生电容）；
  • 例如，若晶振要求CL=12 pF，C1=C2=22 pF，Cstray≈3 pF，则CL=(22×22)/(22+22)+3≈14 pF，需调整C1/C2为15 pF。
• 布局优化：
  • 晶振尽量靠近芯片时钟引脚，走线短且直；
  • 周围铺地屏蔽，避免高频干扰。

3. 常见故障与解决

• 不起振：
  • 检查电容值是否匹配，芯片是否损坏；
  • 用示波器探测晶振引脚波形（需使用高阻探头）。
• 频率漂移：
  • 检查电源纹波是否超标（需小于50 mVpp）；
  • 温度剧烈变化时，更换温补晶振（TCXO）。
• 信号噪声：
  • 增加电源去耦电容（0.1 μF陶瓷电容并联10 μF电解电容）；
  • 避免晶振下方走高速信号线。

六、晶振与其他时钟源的对比

从手腕上的智能手表到千里之外的通信卫星，它用精准的频率维系着数字世界的运转。无论是选型时的参数考量，还是设计中的布局优化，理解晶振的原理与应用，便是掌握了电子系统稳定运行的命脉。每一次精准的计时、每一次无误的数据传输，都是这颗“电子心脏”默默跳动的见证。
