数据采集模块是什么原理，有哪些类型？

一、数据采集模块的核心原理

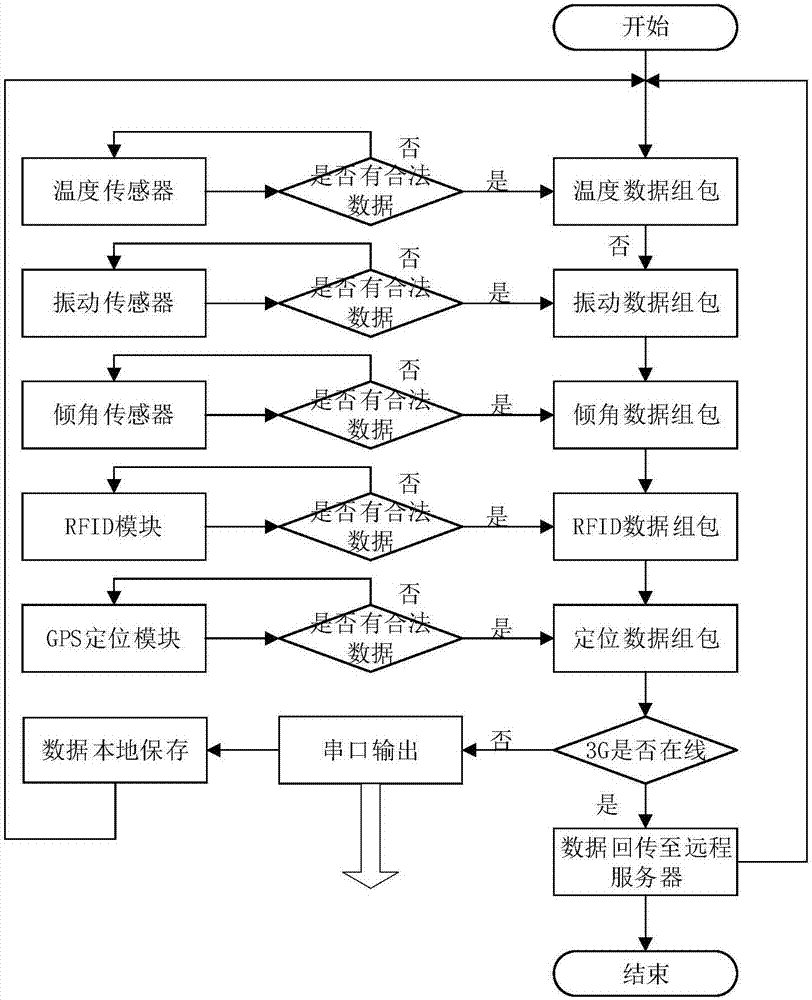

数据采集模块的核心任务是将模拟信号转换为数字信号，并传输至计算机或控制器。其工作流程可分为四个阶段：

1. 信号感知

通过传感器（如热电偶、压力变送器）将物理量（温度、压力）转换为电信号（电压、电流）。例如：

• 温度传感器PT100：温度每变化1°C，电阻值变化约0.385Ω；
• 压电加速度计：振动产生电荷信号，经放大后输出电压。

2. 信号调理

原始电信号通常微弱或含噪声，需经调理电路处理：

• 放大：微伏级信号放大至伏特级，适配模数转换器（ADC）输入范围；
• 滤波：使用低通滤波器抑制高频干扰（如50Hz工频噪声）；
• 隔离：通过光耦或变压器隔离，防止地环路干扰损坏设备。

3. 模数转换（ADC）

将连续的模拟信号离散化为数字量，关键参数包括：

• 分辨率：ADC位数决定最小量化单位（如12位ADC可将5V量程分为4096级，每级约1.22mV）；
• 采样率：每秒采集次数（如1kHz表示每秒采样1000次），需满足奈奎斯特采样定理（采样率≥信号最高频率2倍）。

4. 数据传输

数字信号通过接口（USB、Ethernet、RS485）上传至上位机，或存储于本地存储器（SD卡）。

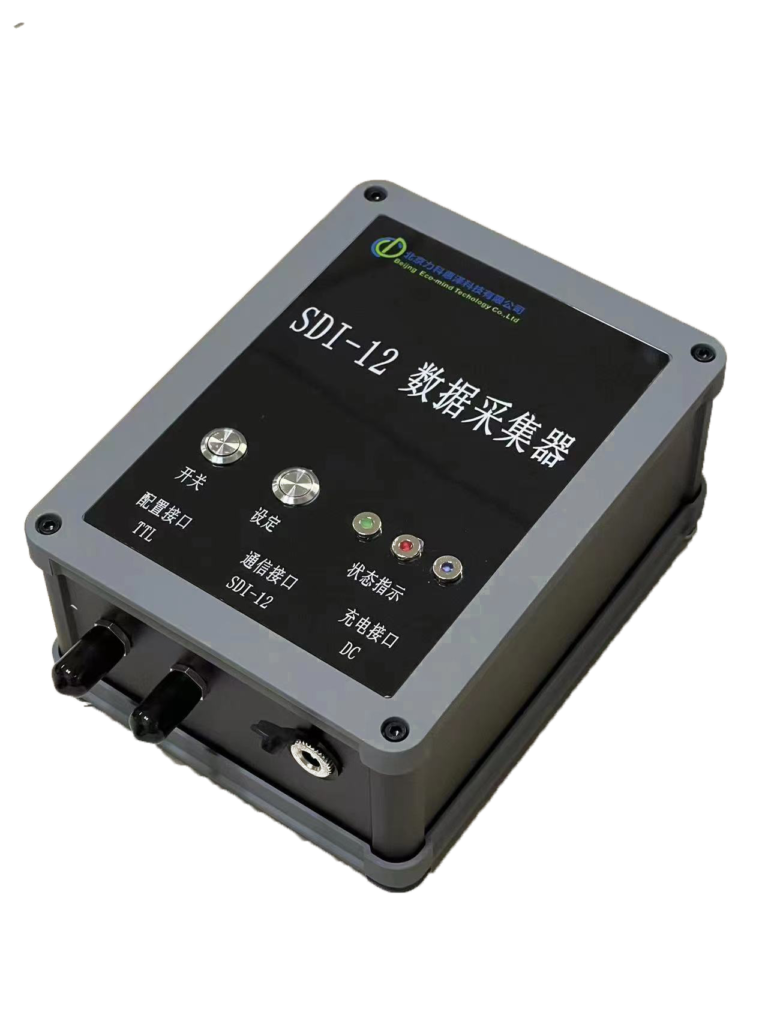

二、数据采集模块的主要类型

1. 按信号类型分类

• 模拟输入模块：
  • 支持电压（±10V）、电流（4-20mA）、热电偶（K型、J型）等信号；
  • 典型应用：工业过程监控（如液位、流量）。
• 数字输入/输出模块：
  • 采集开关量（0/1）或脉冲信号（如光电编码器）；
  • 典型应用：设备状态监测（如电机启停计数）。
• 专用模块：
  • 音频采集（麦克风输入）、图像采集（摄像头接口）；
  • 典型应用：语音识别、机器视觉。

2. 按接口类型分类

• 便携式USB模块：
  • 即插即用，适合实验室或移动检测（如汽车ECU调试）；
  • 缺点：传输距离短（通常<5米）。
• 工业总线模块：
  • 支持Modbus RTU（RS485）、CAN总线、EtherCAT等协议；
  • 典型应用：工厂自动化网络（多节点长距离通信）。
• 无线模块：
  • 通过Wi-Fi、蓝牙或LoRa传输数据；
  • 典型应用：远程环境监测（如山区气象站）。

3. 按安装方式分类

• 板卡式：
  • 插入计算机PCI或PCIe插槽，依赖主机供电；
  • 优势：低延迟，适合高速采集（如振动分析）。
• 模块化：
  • 独立机箱，支持多通道扩展（如NI CompactDAQ）；
  • 优势：灵活配置，抗干扰性强。
• 嵌入式：
  • 集成微处理器，可直接运行控制算法；
  • 典型应用：智能仪表、边缘计算设备。

三、数据采集模块的典型应用场景

1. 工业自动化

• 设备健康监测：采集电机电流、轴承振动信号，通过频谱分析预测故障；
• 生产线质检：高速采集产品尺寸（激光测距）、重量（称重传感器），实时剔除不合格品。

2. 环境与能源管理

• 智能电网：同步采集多节点电压、电流，分析电网负载与谐波畸变；
• 光伏电站监控：记录太阳能板输出功率、环境辐照度，优化发电效率。

3. 科研与实验室

• 生物信号采集：心电（ECG）、脑电（EEG）信号放大与数字化；
• 材料力学测试：拉伸试验机中实时记录应力-应变曲线。

4. 消费电子与物联网

• 智能家居：温湿度传感器数据上传至手机APP，自动控制空调；
• 可穿戴设备：采集心率、血氧数据，通过蓝牙传输至智能手表。

5. 汽车与交通

• 车载诊断（OBD）：采集发动机转速、氧传感器信号，判断排放状态；
• 自动驾驶：激光雷达、摄像头数据融合，构建环境三维模型。

四、数据采集模块的关键性能参数

1. 精度与误差
   • 绝对精度：测量值与真实值的最大偏差（如±0.1% FSR）；
   • 温漂：温度每变化1°C引起的误差（如10 ppm/°C）。
2. 通道数量与密度
   • 单模块支持通道数从1（便携设备）至256（大型工业系统）；
   • 高密度模块需注意通道间串扰（Crosstalk）抑制能力。
3. 同步采样能力
   • 多通道同步采样精度（如±1μs），避免相位差影响数据分析；
   • 典型应用：多轴振动监测、三相电功率分析。
4. 动态范围
   • 可检测信号的最小与最大值之比（如100 dB），决定强弱信号兼容性。

五、数据采集模块的选型与使用指南

1. 选型要点

• 信号匹配：
  • 电压范围：确保传感器输出在模块量程内（如±5V传感器选择±10V量程模块）；
  • 接口类型：传感器输出为电流信号时，需模块带250Ω精密电阻（将4-20mA转为1-5V）。
• 环境适应性：
  • 工业现场选择IP65防护等级，耐高温、防尘；
  • 电磁干扰强时选用隔离型模块。

2. 安装与接线规范

• 屏蔽与接地：
  • 使用双绞屏蔽线传输模拟信号，屏蔽层单点接地；
  • 避免电源线与信号线平行走线，减少耦合干扰。
• 电源管理：
  • 为高精度模块配置线性电源（非开关电源），降低纹波；
  • 传感器需独立供电时，采用隔离电源防止地环路。

3. 软件配置技巧

• 采样率优化：
  • 振动分析需采样率≥2倍最高频率（如分析1kHz振动需≥2kHz采样）；
  • 温度监测可降低至1Hz以节省存储空间。
• 触发设置：
  • 边沿触发：信号超过阈值时启动采集（如捕捉冲击波形）；
  • 预触发存储：保留触发点前的数据，完整记录事件。

4. 常见问题与解决

• 信号噪声大：
  • 检查接地是否可靠，增加RC低通滤波器；
  • 使用差分输入模式抑制共模干扰。
• 数据跳变或丢失：
  • 检查接口连接（如USB接口松动），更换高质量数据线；
  • 降低采样率或分批次传输，避免带宽过载。

六、数据采集模块与其他设备的对比

数据采集模块虽隐匿于系统背后，却是数字化进程的“第一环”。从工厂机床的每一次振动到人体心跳的细微波动，它用精准的“感官”捕获信息，为智能决策提供基石。无论是选型时的参数权衡，还是使用中的抗干扰设计，理解其原理与应用，便是掌握了连接物理与数字世界的关键钥匙。
