RS触发器:数字电路中的“记忆细胞”

RS触发器的核心功能与原理

RS触发器的核心功能是存储一位二进制数据,并通过两个输入信号(R-复位、S-置位)控制其状态。其本质是由两个逻辑门(NOR门或NAND门)交叉耦合构成的反馈电路,具备以下特性:

  • 双稳态:可长期保持0或1状态,无需持续供电;
  • 异步控制:输入信号直接触发状态变化,无需时钟信号同步。

1. 由NOR门构成的RS触发器

  • 电路结构
    两个NOR门的输出分别作为对方的输入。
    • Q为输出端,Q’(Q非)为互补输出端;
    • S(Set)为置位端,R(Reset)为复位端。
  • 工作原理
    • 置位(S=1, R=0):Q=1,Q’=0;
    • 复位(S=0, R=1):Q=0,Q’=1;
    • 保持(S=0, R=0):维持当前状态;
    • 禁止(S=1, R=1):Q和Q’同时为0,逻辑冲突(需避免)。
RS触发器:数字电路中的“记忆细胞”

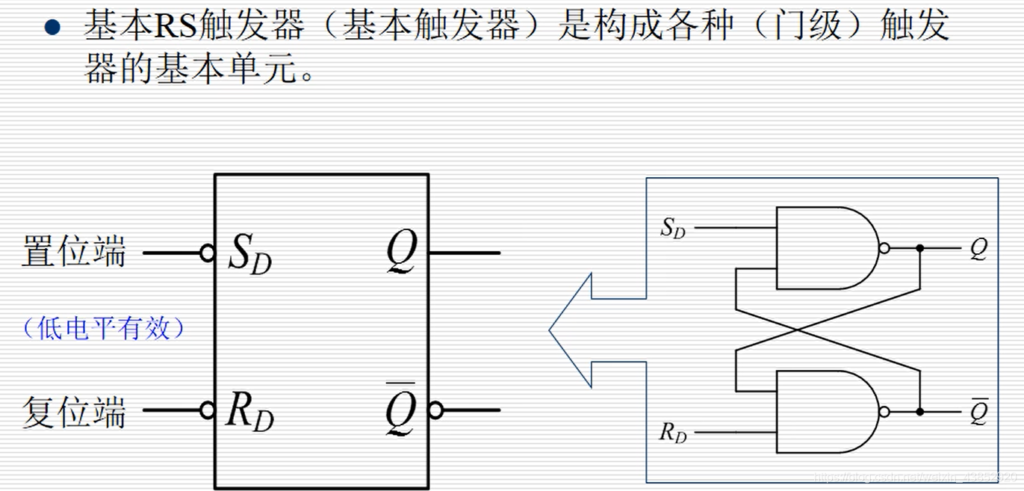

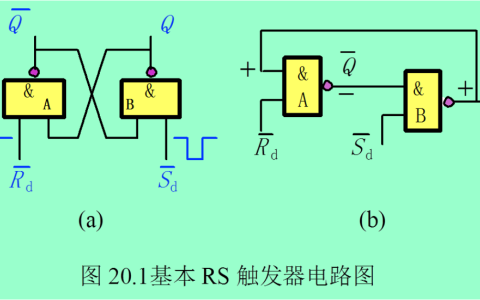

2. 由NAND门构成的RS触发器

  • 电路结构
    与NOR门结构类似,但输入信号需取反(低电平有效)。
    • S’和R’为输入端(S’=0时置位,R’=0时复位)。
  • 输入规则
    • 置位(S’=0, R’=1):Q=1;
    • 复位(S’=1, R’=0):Q=0;
    • 保持(S’=1, R’=1):维持状态;
    • 禁止(S’=0, R’=0):Q和Q’同时为1,违反互补性。

RS触发器的类型与特性

1. 基本RS触发器(异步型)

  • 特点
    • 输入信号直接改变输出状态,响应速度快;
    • 存在“禁止状态”(S=R=1或S’=R’=0),需通过外部电路规避。
  • 典型应用
    • 按键消抖:消除机械开关触点抖动引起的多次触发;
    • 电源上电复位:确保系统启动时处于确定状态。

2. 同步RS触发器(时钟控制型)

  • 结构改进
    增加时钟信号(CLK)输入端,仅当CLK为高电平(或上升沿)时,输入S和R才有效。
  • 优势
    • 避免异步操作导致的竞态条件(Race Condition);
    • 适用于时序逻辑电路,如计数器、状态机。
  • 真值表示例(CLK=1时有效):CLKSRQ(t+1)100Q(t)11011010111禁止

RS触发器的关键参数与波形分析

1. 主要性能参数

  • 传播延迟(tpd):输入信号变化到输出稳定的时间,通常为几纳秒至几十纳秒;
  • 建立时间(tsu)与保持时间(th):同步触发器中,输入信号需在CLK边沿前后保持稳定的时间窗口;
  • 功耗:静态功耗极低(μW级),动态功耗取决于开关频率。

2. 典型波形示例

  • 基本RS触发器
    • S脉冲触发Q从0跳变至1,R脉冲使其复位至0;
    • 若S和R同时为1,输出进入不确定状态。
  • 同步RS触发器
    • 仅在CLK高电平期间响应S和R信号;
    • CLK边沿后输出更新。
RS触发器:数字电路中的“记忆细胞”

RS触发器的实际应用场景

1. 按键消抖电路

机械按键按下时,触点抖动会产生多个脉冲。将按键信号接入RS触发器的S端,松开时接入R端,即可输出干净的单一脉冲。

2. 寄存器与存储器

多个RS触发器并联构成寄存器,临时存储二进制数据。例如,早期CPU的累加器采用RS触发器阵列实现。

3. 状态机与控制器

  • 电梯控制:用RS触发器记忆电梯当前楼层(上升/下降状态);
  • 交通信号灯:通过触发器组合实现红绿灯状态切换逻辑。

4. 电源管理电路

  • 上电复位(POR):系统通电时,RS触发器强制输出端为0,避免逻辑混乱;
  • 断电保护:检测电压跌落时触发RS锁存,保存关键数据至非易失存储器。

5. 脉冲边沿检测

配合RC电路,将输入信号的上升沿或下降沿转换为单脉冲输出。


RS触发器的设计与使用要点

1. 设计原则

  • 避免禁止状态
    • 通过逻辑门限制S和R不同时为1(如添加与门);
    • 使用同步触发器并约束输入条件。
  • 抗干扰措施
    • 输入信号增加施密特触发器整形;
    • 电源端并联去耦电容(0.1 μF)。

2. 常见问题与解决方案

  • 竞态条件
    • 现象:异步操作中,S和R同时变化导致输出振荡;
    • 解决:改用同步触发器或增加信号同步电路。
  • 亚稳态(Metastability)
    • 现象:CLK边沿附近输入变化导致输出短暂不确定;
    • 解决:串联多级触发器或降低时钟频率。

3. 调试技巧

  • 逻辑分析仪:捕获S、R、CLK与Q的时序关系,验证真值表;
  • LED指示:用LED显示Q端状态,直观判断电路工作是否正常;
  • 信号注入:通过按钮或信号发生器模拟输入,测试边界条件。

RS触发器与其他触发器的对比

为明确RS触发器的定位,可将其与功能相近的触发器对比:

对比项RS触发器D触发器JK触发器
输入功能置位(S)、复位(R)数据输入(D)置位(J)、复位(K)
禁止状态S=R=1时禁止无禁止状态无禁止状态
时钟需求可选同步/异步必须同步必须同步
应用场景简单状态存储、消抖数据寄存、移位计数器、复杂状态机

RS触发器虽结构简单,却是数字电路设计的基石之一。它用最少的元器件实现了信号存储与逻辑控制的核心功能,从家用电器到航天器,其身影无处不在。理解其原理与应用,不仅是电子工程师的入门必修课,更是洞悉数字世界运行逻辑的一把钥匙。无论是规避禁止状态的陷阱,还是巧用其特性设计稳定电路,RS触发器始终以简洁与可靠诠释着电子工程的智慧。
