分光器的原理和类型以及应用场景

一、分光器的核心原理

分光器的本质功能是对光信号进行分配或分离，其工作原理主要依赖两种机制：光功率分配与波长选择性分离。

1. 光功率分配型分光器

此类分光器将一束输入光按特定比例分成多束输出光。例如，1×4分光器可将输入光的能量均分为四份（每路25%），或按非均分比例（如10%、20%、30%、40%）分配。核心原理包括：

• 波导耦合：在光纤或平面波导中，通过精密设计的耦合区域让光场发生干涉，实现能量分配。
• 微棱镜阵列：利用微型棱镜反射与折射，将入射光分割至不同方向。

2. 波长选择性分光器

此类分光器通过光学特性分离不同波长的光，常见技术包括：

• 薄膜干涉：在玻璃基板上镀制多层介质膜，特定波长的光因干涉效应被反射或透射。
• 光栅衍射：利用周期性结构（如凹槽）使不同波长的光发生衍射角分离。

二、分光器的主要类型与特点

1. 光纤分光器

• 熔融拉锥型：将两根或多根光纤熔融后拉伸，形成耦合区，通过控制拉伸长度和速度调节分光比。
  • 优点：成本低、插损小，广泛用于光纤到户（FTTH）。
  • 缺点：分光比固定，难以动态调整。

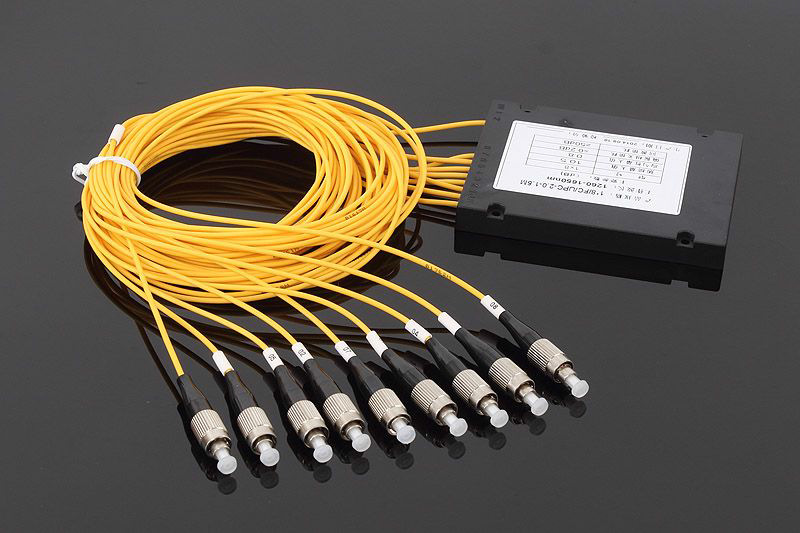

• 平面波导型（PLC Splitter）：在硅基板上刻蚀光波导通道，通过集成光学技术实现分光。
  • 优点：分光均匀性高，支持1×32甚至更高分支数。
  • 缺点：生产工艺复杂，成本较高。

2. 自由空间分光器

• 立方体分光镜：由两个直角棱镜胶合而成，中间镀有半透半反膜，可将入射光分为透射与反射两路。
  • 应用：激光系统、光学显微镜。
• 衍射光栅：通过表面周期性结构分离不同波长，如透射式光栅用于光谱仪，反射式光栅用于光纤通信波分复用（WDM）。

3. 可调分光器

• 机械调节型：通过旋转偏振片或移动光学元件改变分光比。
• 电控液晶型：利用液晶分子在电场下的取向变化调整透光率，实现动态分光。

三、分光器的典型应用场景

1. 光纤通信网络

• 光纤到户（FTTH）：1×32分光器将主干光纤信号分配到多个家庭，降低铺设成本。
• 波分复用（WDM）系统：阵列波导光栅（AWG）分光器分离不同波长信道，提升光纤带宽利用率。

2. 光学测量与传感

• 光谱分析：光栅分光器将复合光分解为单色光，供探测器逐波长测量。
• 光纤传感网络：分光器将光源信号分配到多个传感器，监测温度、应变等参数。

3. 医疗与生物技术

• 内窥镜成像：分光器将照明光与反射光分离，提高图像对比度。
• 流式细胞仪：利用二向色分光镜区分不同荧光标记，实现细胞多参数分析。

4. 工业与科研设备

• 激光加工：分光器将高能激光分束至多个加工头，同步切割或焊接。
• 量子通信：分光器用于光子纠缠态分配，支撑量子密钥分发实验。

四、分光器的关键性能参数

1. 分光比
   • 定义：各输出端口光功率的分配比例（如50:50、20:80）。
   • 测量：使用光功率计分别读取各端口输出值。
2. 插入损耗（Insertion Loss）
   • 定义：分光器引入的总光功率损失，通常为0.2 dB至20 dB（取决于分光比与分支数）。
   • 公式：IL = -10 log(输出总功率/输入功率)
3. 均匀性（Uniformity）
   • 定义：各输出端口光功率的最大差异（如±0.5 dB）。
4. 偏振相关损耗（PDL）
   • 定义：分光比因输入光偏振态变化产生的波动，需小于0.1 dB以保障通信质量。
5. 工作波长范围
   • 常见波段：850 nm（多模光纤）、1310/1550 nm（单模光纤通信）、400-700 nm（可见光分析）。

五、分光器的使用与维护要点

1. 选型指南

• 分支需求：根据终端设备数量选择1×4、1×8等规格。
• 波长匹配：通信分光器需与系统波长（如1310 nm或1550 nm）一致。
• 环境耐受性：户外用分光器需防水封装（IP67等级），高温环境选择耐热材料（如金属壳体）。

2. 安装规范

• 光纤清洁：连接前用无水酒精擦拭光纤端面，避免灰尘增加插损。
• 弯曲半径：光纤预留最小弯曲半径（通常>30 mm），防止微弯损耗。
• 端口标识：用标签明确标注输入/输出端口，避免误接。

3. 日常维护

• 定期检测：使用光时域反射仪（OTDR）检查分光器插损与反射异常。
• 防尘防潮：闲置分光器装入防静电袋，存放于干燥环境。
• 故障排查：
  • 输出功率不均：检查输入光纤是否损伤，或分光器内部污染。
  • 波长偏移：校准光源波长，或更换波长匹配的分光器。

六、分光器与其他光器件的对比

为明确分光器的定位，可将其与功能相近的光学元件对比：

分光器虽不显眼，却是光技术体系中的“无名英雄”。从千家万户的宽带接入到实验室的前沿研究，它通过精准的光调控，架起了信息传递与科学探索的桥梁。理解其原理与应用，不仅有助于优化光系统设计，更能让我们感知到：在光的世界里，每一束被分配或分离的光线，都在书写着效率与精确的工程美学。
