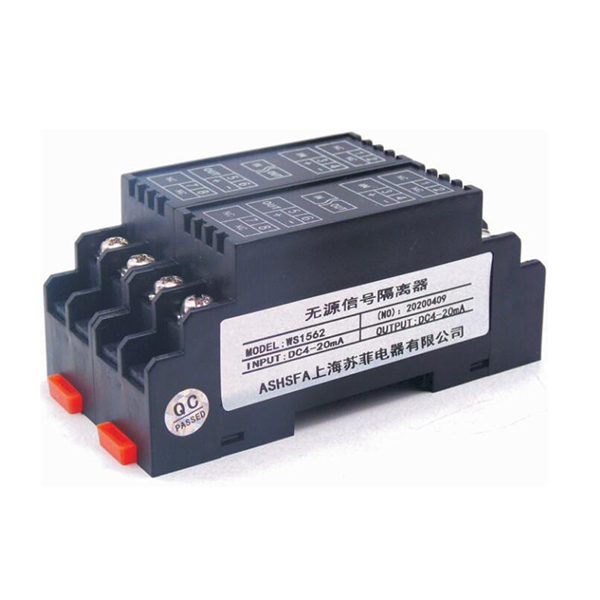

无源信号隔离器是如何工作的？

如果把工业信号传输过程比作人与人之间的对话，那么信号隔离器就像一位专业的“翻译官”——它能在保证信息准确传递的同时，切断可能干扰对话的“噪音”。而无源信号隔离器的特别之处在于，它不需要外部供电即可完成这一任务。

无源（Passive）：与需要外接电源的“有源隔离器”不同，无源信号隔离器直接从输入信号中获取工作所需的能量。这种特性使其特别适合在供电困难或对安全性要求极高的场合使用。例如在石油化工行业的防爆区域，减少电源接入意味着降低安全隐患。

信号隔离（Signal Isolation）：通过物理隔离技术（如光电隔离、磁隔离等），设备将输入信号与输出信号在电气上完全隔离，从而切断干扰信号的传播路径。这类似于在两栋建筑之间安装防火门，既允许人员通行，又能阻止火势蔓延。

无源信号隔离器如何工作？

为了更好地理解其工作原理，我们可以将整个过程拆解为三个关键步骤：

1. 信号输入与采集
   设备接收来自传感器或仪表的原始信号（如4-20mA电流信号、0-10V电压信号）。此时信号可能携带干扰，例如工厂中大型电机启停造成的电压波动。
2. 隔离转换处理
   • 通过内部变压器、光耦元件等隔离器件，将输入信号转换为非电形式的能量（如磁场、光信号）。
   • 在隔离屏障的另一侧，重新将能量转换为纯净的电信号。
     这个过程类似于将纸质文件扫描成电子文档：原件被“转化”为新的形态，但内容保持完整，同时原件上的污渍（干扰）不会被传递。
3. 信号输出与保护
   处理后的信号被稳定输出至接收设备（如PLC、DCS系统）。此时即使输入端出现异常高压或短路，输出端也能保持安全，避免“城门失火，殃及池鱼”。

无源信号隔离器的典型应用场景

1. 电力监控系统

在变电站中，电流互感器输出的信号可能因接地电位差产生干扰。使用无源信号隔离器后，监控系统能准确获取线路电流数据，避免因信号失真导致过载误判。

2. 工业自动化生产线

一条汽车装配线上，多个设备的信号地线可能形成“接地环路”，导致PLC接收的信号漂移。加入无源隔离器后，各设备信号独立传输，机械臂的焊接精度显著提升。

3. 仪器仪表互联

实验室中，高精度电子秤的微伏级信号若直接连接记录仪，可能被周围变频器的电磁辐射干扰。通过无源隔离器，实验数据的稳定性得到保障。

4. 长距离信号传输

在矿山监测系统中，传感器距离控制室长达数公里。无源隔离器不仅能抑制沿途干扰，还可通过信号调理功能补偿线路损耗，避免信号衰减。

为什么选择无源信号隔离器？

1. 无需外部供电，适应性强

在野外输油管道监测等无稳定电源的场合，无源设计可直接利用信号线自身的能量工作，省去布线成本。曾有案例显示，某海上钻井平台通过改用无源隔离器，将故障排查时间缩短了40%。

2. 抗干扰能力突出

某化工厂的案例表明，在加装无源隔离器后，温度控制回路的信号波动幅度从±0.5mA降低到±0.02mA，产品合格率提升15%。

3. 安装维护简便

采用标准DIN导轨安装方式，接线端子标识清晰。即使非专业人员也能参照说明书快速完成部署，平均安装时间不超过10分钟。

4. 安全等级更高

由于无需外接电源，设备内部电路与外界完全隔离。某次雷击事故中，隔离器输入端承受了2000V浪涌电压，输出端仍保持完好，保护了价值百万元的控制系统。

使用注意事项

虽然无源信号隔离器可靠性较高，但合理使用才能发挥最大效用：

1. 信号类型匹配
   确认设备支持输入/输出信号类型（如电流转电流、电压转电压等），某水处理厂曾因误购电压输入型设备，导致液位信号无法传输。
2. 负载能力评估
   无源设备从输入信号获取能量，需确保信号源有足够驱动能力。例如：输入4-20mA信号时，输出端负载一般不超过300Ω。
3. 环境适应性选择
   在高温车间（如炼钢厂），应选用工作温度范围-40℃~+85℃的工业级产品；潮湿环境需注意IP防护等级。
4. 定期功能检测
   建议每半年用万用表测量输入/输出信号是否成比例变化，曾有食品厂因粉尘积累导致隔离误差增大，及时发现后避免了批次报废。

无源信号隔离器虽是一个不起眼的“小盒子”，却在工业信号链中扮演着至关重要的角色。它如同交通系统中的立交桥，让不同电位的信号各行其道；又如精密过滤器，确保传输的信息纯净可靠。随着工业设备智能化程度不断提高，对信号完整性的要求只会日益严苛，而无源信号隔离器凭借其独特优势，必将在更多领域展现其不可替代的价值。理解其原理并正确应用，是保障生产系统稳定运行的重要一环。
