ADC采样电路的工作原理与应用

在数字技术渗透生活的今天,电子设备需要将现实世界的模拟信号(如声音、温度、压力)转化为数字信号进行处理。这一过程的核心便是ADC采样电路(模数转换电路)。它如同一位精通“模拟语”与“数字语”的翻译官,将连续的物理信号转化为计算机能理解的离散数值,支撑着从智能手表心率监测到卫星通信的广泛场景。

ADC采样电路的工作原理与应用

一、ADC采样电路的核心任务

1. 信号转换的本质

ADC(Analog-to-Digital Converter)的核心任务是将模拟信号转换为数字信号,这一过程包含三个关键步骤:

  • 采样:以固定时间间隔捕捉模拟信号的瞬时值,类似用相机连拍记录运动轨迹。
  • 量化:将采样值映射到有限精度的数字层级,如同用刻度尺测量长度后取整数厘米。
  • 编码:将量化结果转换为二进制代码,例如将0-5V电压量化为12位数字量(如4096级)。

以电子体温计为例,传感器输出的0-100mV微弱电压经ADC转换为数字信号,处理器据此显示36.5°C等具体数值。

2. 奈奎斯特采样定理

为避免信号失真,ADC的采样率(每秒采样次数)需至少为信号最高频率的2倍。例如:

  • 人耳可听频率上限20kHz,CD音质采用44.1kHz采样率;
  • 心电图信号频率约0.05-100Hz,医疗设备通常以200Hz以上速率采样。
    若采样率不足,高频信号会“伪装”成低频信号(混叠效应),如同车轮在视频中看似倒转。

二、ADC电路的核心模块与工作原理

1. 典型电路结构

一套完整的ADC采样电路通常包含以下模块:

  • 模拟前端:包含运算放大器、抗混叠滤波器,用于信号调理与噪声抑制。

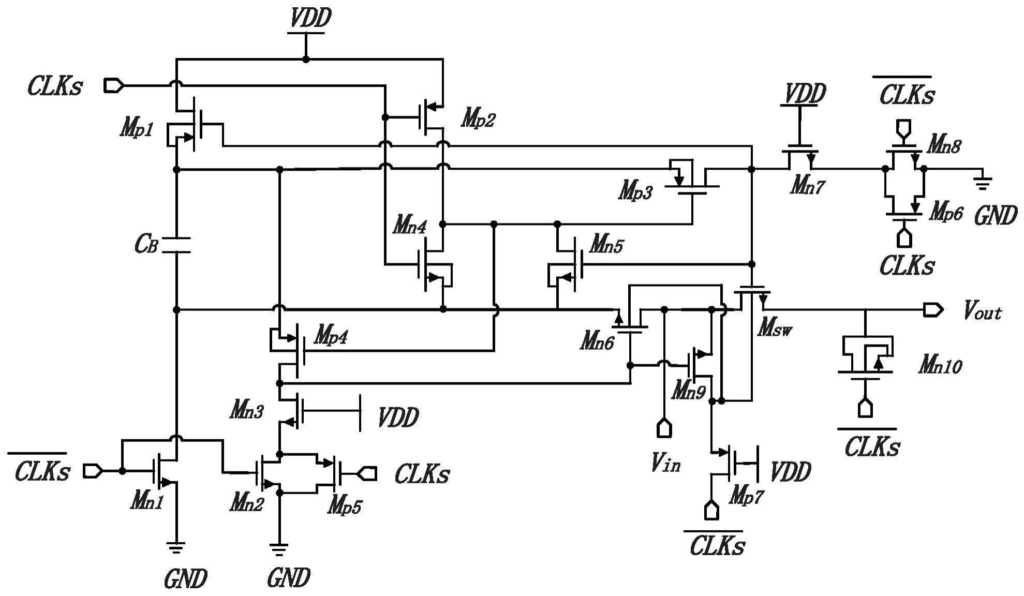

  • 采样保持电路:在采样瞬间锁定信号电压,确保量化阶段电压稳定。
  • 基准电压源:提供量化标尺,例如2.5V基准对应12位ADC的1LSB(最小量化单位)为0.6mV。
  • 数字接口:将转换结果通过SPI、I2C等协议传输至处理器。

以环境监测仪为例,温度传感器输出信号先经低通滤波器去除高频干扰,再由ADC以16位精度量化,最终通过Wi-Fi模块上传云端。

2. 主流ADC类型对比

类型分辨率采样率功耗典型应用
逐次逼近型(SAR)8-18位1k-10MSPS工业传感器、多参数仪表
Δ-Σ型16-32位1k-1MSPS音频采集、高精度电子秤
流水线型8-14位10M-1GSPS雷达、5G通信
闪存型6-8位1G-10GSPS极高超高频信号分析

例如,智能手机录音使用Δ-Σ型ADC实现24位高分辨率,而示波器中的高速ADC多采用流水线结构。


三、ADC性能的关键参数

1. 分辨率与精度

  • 分辨率:数字量的最小变化单位,12位ADC可将5V范围分为4096级(每级1.22mV)。
  • 精度:实际测量值与理论值的偏差,受基准电压误差、噪声等因素影响。高精度ADC需温度系数低于1ppm/℃。

2. 动态性能指标

  • 信噪比(SNR):有用信号与噪声的功率比,24位Δ-Σ ADC的SNR可达120dB以上。
  • 总谐波失真(THD):量化过程中引入的谐波失真,高端音频ADC的THD需小于-100dB。

3. 速度与功耗平衡

  • 医疗CT机的16位ADC需在1μs内完成采样,功耗控制在200mW以下;
  • 物联网节点的12位ADC常以10kSPS低速运行,待机功耗仅1μA。

四、典型应用场景与设计策略

1. 消费电子:低成本与小型化

  • TWS耳机:Δ-Σ ADC以96dB动态范围采集麦克风信号,配合降噪算法消除环境噪音。
  • 智能手机光线传感器:SAR ADC以12位精度检测环境光强度,自动调节屏幕亮度。
    设计要点:优先选择集成PGA(可编程增益放大器)的ADC芯片,减少外围电路面积。

2. 工业控制:抗干扰与可靠性

  • PLC模块:隔离型ADC测量4-20mA电流信号,共模抑制比需大于80dB。
  • 电机电流检测:高速ADC配合霍尔传感器,实时监控过流风险。
    设计要点:采用差分输入、磁耦隔离技术,避免地线环路引入噪声。

3. 医疗设备:高精度与安全性

  • 血压计:24位ADC检测袖带压力波动,分辨1mmHg级变化。
  • 血糖仪:电流积分型ADC测量微安级生物电信号,误差小于±2%。
    设计要点:使用医用级基准电压源,并通过EMC(电磁兼容)认证。

五、设计陷阱与解决方案

1. 噪声抑制实战

  • 电源干扰:在ADC电源引脚并联10μF钽电容与0.1μF陶瓷电容,滤除高频纹波。
  • PCB布局:模拟信号走线远离数字电路,必要时增加屏蔽层。某血压计因ADC与蓝牙模块过近导致测量值跳变,调整布局后误差降低90%。

2. 基准电压优化

  • 外部基准:优于芯片内置基准,例如REF5025的初始误差仅0.05%。
  • 缓冲电路:当基准源驱动多路ADC时,需增加电压跟随器避免负载效应。

3. 校准策略

  • 零点校准:短接输入引脚,测量输出代码并存储偏移量。
  • 增益校准:输入已知电压(如基准值的一半),调整比例系数。
    工业温控仪通过自动校准,将ADC长期漂移从±0.1%压缩至±0.02%。

ADC采样电路的价值在于它架起了物理世界与数字世界的桥梁。从聆听音乐到监测健康,从控制机床到探索宇宙,这项技术的每一次精度提升或功耗优化,都在悄然推动着人类生活的进步。理解ADC的原理与设计逻辑,不仅能让工程师避免“数字翻译”中的谬误,也为普通用户解读设备性能提供了钥匙——例如,选择运动手环时,“24位心率ADC”往往意味着更精准的健康数据。在万物互联的时代,ADC将继续以“隐形守护者”的角色,默默支撑着智能设备的每一次感知与决策。
