NLC热敏电阻的类型与应用

NLC热敏电阻（Negative Temperature Coefficient Thermistor）是一种电阻值随温度升高而降低的半导体陶瓷元件。它的名字中，“NLC”是“负温度系数”的英文缩写，意味着当温度上升时，它的电阻就像滑梯一样向下滑动。例如，在25℃时某个型号的电阻为10kΩ，当温度升至50℃时可能骤降到1kΩ左右。

这种特性使它成为温度监测领域的“天然传感器”。与传统的玻璃管温度计或金属热电偶相比，NLC热敏电阻的灵敏度可高出10倍以上，能捕捉到0.1℃的细微变化，同时具有体积小（最小可达1毫米）、响应快（最快0.5秒）的独特优势。

工作原理：微观世界里的温度舞蹈

如果将NLC热敏电阻的材料放大数万倍，会看到由‌锰、镍、钴等金属氧化物‌构成的精密晶体结构。这些材料在常温下呈现半导体特性：晶体中的电子被“束缚”在原子周围，需要较高能量才能自由移动，因此电阻较大。

当环境温度升高时，热能如同给电子们注入了活力。原子振动加剧，原本被束缚的电子获得足够能量“挣脱”束缚，形成更多可移动电荷。这种现象导致材料的导电能力显著增强，宏观上就表现为电阻值的下降。这种变化并非线性，而是遵循特定的数学规律（通常用Steinhart-Hart方程描述），这使得它既灵敏又可预测。

常见的类型与形态

根据使用场景的不同，NLC热敏电阻发展出多种形态：

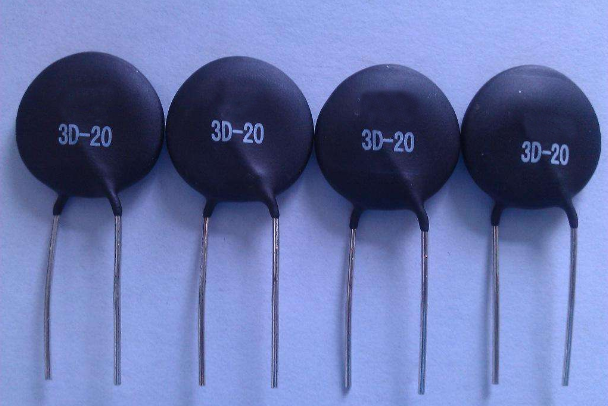

1. ‌圆片型‌（直径2-10mm）：表面涂覆环氧树脂，常见于空调温度探头，成本低至0.3元/个。
2. ‌玻璃封装型‌：用硼硅酸盐玻璃密封，耐温范围扩展到-55℃至300℃，适合汽车发动机监测。
3. ‌表面贴装型‌（SMD）：如0805封装（2.0×1.25mm），可直接焊接在电路板上，广泛用于手机主板。
4. ‌线缆引出型‌：带有1米长耐高温导线，专用于工业设备内部测温。

特殊环境下还有更多定制形态。例如，植入式医疗设备使用的生物相容性封装，能在人体内稳定工作10年以上；油气田勘探用的防爆型，可承受50MPa高压环境。

身边的“温度守护者”

1. ‌家用电器‌：电饭煲通过监测内胆温度精准控制煮饭曲线；智能马桶盖的水温控制误差小于0.5℃。
2. ‌新能源汽车‌：动力电池组的每个电芯都配备热敏电阻，系统能在50毫秒内识别异常温升。
3. ‌医疗设备‌：婴儿保温箱的温度控制系统依赖高精度探头，确保新生儿所处环境恒温。
4. ‌工业自动化‌：注塑机的料筒温度监控可避免塑料原料碳化，每年为企业减少数百万元损耗。

一个典型应用案例是2024年推出的某品牌扫地机器人。它在电机、电池、主控芯片三处布置NLC探头，当检测到任一部位温度超过65℃时，立即停止工作并启动散热程序，成功将故障率降低72%。

选型时的关键参数

1. ‌额定零功率电阻值‌：如标称10kΩ指25℃时的基准值，需配合温度-阻值表使用。
2. ‌B值范围‌：反映材料对温度的敏感度，B值越大，电阻变化越陡峭。B25/85=3950K的元件比3435K的更适合精密测量。
3. ‌热时间常数‌：从接触热源到电阻变化达63.2%所需时间，通风环境下通常要求小于10秒。
4. ‌最大功耗‌：一般控制在50mW以内，避免自发热影响测量精度。

例如，选择充电器过温保护元件时，需要重点考虑响应速度（热时间常数≤3秒）和耐电压能力（承受220V交流电冲击）。

使用中的注意事项

1. ‌自发热效应‌：当流经元件的电流过大时，电阻发热会导致测量失真。建议工作电流控制在100μA以下。
2. ‌温度冲击‌：剧烈温差可能导致陶瓷体开裂，拆装时应避免从-20℃环境直接放入80℃烤箱。
3. ‌老化现象‌：长期高温工作可能引起阻值漂移，医疗级产品需每年校准。
4. ‌焊接技巧‌：手工焊接SMD元件时，烙铁温度应设定在320℃±10℃，接触时间不超过3秒。

某实验室曾因忽略自发热效应导致测量误差：当用10kΩ探头检测电路板温度时，测试电流设为1mA，结果探头自身产生5℃温升，最终通过改用恒流源（50μA）解决了问题。

故障诊断与维护

当设备出现温度相关异常时，可通过三步法快速排查：

1. ‌目视检查‌：查看探头表面是否开裂、引线是否氧化（常见于高湿环境）。
2. ‌冷水测试‌：将探头浸入冰水混合物，正常情况阻值应接近25℃标称值。
3. ‌对比测量‌：用标准温度计同步记录，偏差超过5%建议更换。

对于安装在油烟机内部的探头，建议每2年用无水酒精清洁表面油污；工业设备上的探头应定期检查密封胶圈是否老化。

从清晨唤醒你的咖啡机，到深夜守护数据中心的服务器，NLC热敏电阻如同无数隐形的温度哨兵，在你看不见的地方维系着现代生活的安全与舒适。理解它的特性，合理选择与应用，能让科技更好地服务于人类。当您下次触摸温控精准的智能设备时，或许会想起这个藏在其中的“温度魔术师”。
