波特率发生器：通信系统中的基础时钟控制模块

一、核心原理与工作机制

波特率发生器的核心功能是产生精确的时钟信号，其本质是一个可编程分频器系统。该系统通过将高频时钟源进行分频处理，得到符合通信协议要求的特定频率信号。其工作流程可分解为三个关键步骤：

1. 基准时钟输入：接收来自系统主时钟的高频信号（通常为MHz级别）
2. 分频系数设定：通过寄存器配置确定分频数值N
3. 信号输出：输出频率=输入频率/(N+1)的方波信号

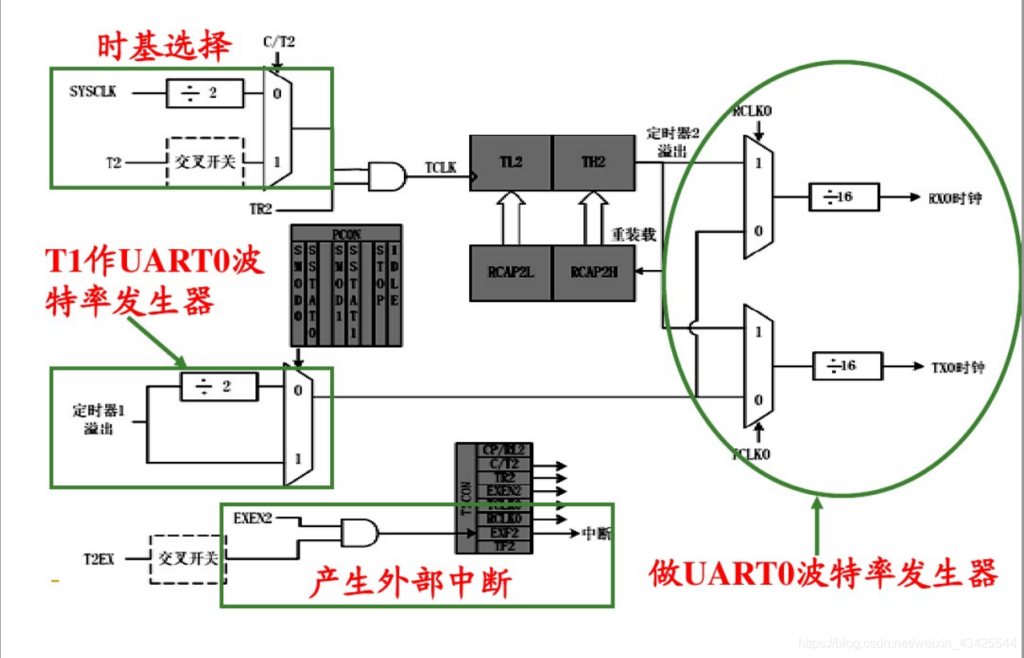

典型波特率发生器由分频器模块、计数器模块、控制寄存器组成。分频器负责对输入时钟进行整数分频，计数器确保分频过程的周期控制，控制寄存器则存储用户设置的分频参数。

二、技术特性与性能指标

1. 频率调节范围：现代发生器支持1200bps到3Mbps的典型范围
2. 误差控制能力：优质模块可将时钟误差控制在±0.5%以内
3. 动态调整特性：支持通信过程中的实时参数重配置
4. 兼容性设计：可适配多种通信协议时钟需求

分频系数计算公式为N=Fosc/(16×BaudRate)-1，其中Fosc表示晶振频率。以常见的11.0592MHz晶振为例，要产生9600bps波特率时，计算得N=71.0，对应实际波特率9598.6bps，误差仅0.015%。

三、典型应用场景分析

1. 异步串行通信（UART） 在RS-232/485通信中，发生器为收发双方提供精确的时序基准。当配置为115200bps时，每位数据持续时间精确到8.68μs，确保采样点准确位于数据位中心。
2. 工业自动化控制 Modbus协议应用中，发生器需要同时满足主机轮询和从机应答的时序要求。某PLC系统采用双发生器架构，分别处理300bps的现场设备通信和1Mbps的控制器间通信。
3. 嵌入式系统互联 在STM32系列微控制器中，通过APB总线时钟分频产生USART时钟。典型配置流程包括：使能时钟源、设置过采样率、写入BRR寄存器分频值三个步骤。

四、设计要点与优化策略

1. 时钟源选择 优先选用温漂系数≤30ppm的晶振，对于12Mhz时钟源，±50ppm误差将导致9600bps波特率产生±0.48%偏差。采用锁相环（PLL）倍频技术可扩展频率选择范围。
2. 误差控制方法 通过公式Δ=(Fosc/(16×N)-Baud)/Baud×100%计算理论误差。当误差超过2%时，应采用以下改进措施：

• 启用分数分频模式
• 调整系统主频配置
• 选用支持小数分频的专用芯片

3. 抗干扰设计 在PCB布局时需注意：

• 时钟走线远离数字信号线
• 增加电源退耦电容（典型值0.1μF）
• 采用包地处理减少串扰

五、典型问题诊断与处理

1. 通信数据错位 现象：接收端出现帧错误或校验失败 排查步骤：

• 用示波器测量实际波特率
• 核对分频寄存器设置值
• 检查时钟源稳定性

2. 通信速率受限 当出现无法达到标称波特率时，应检查：

• 系统主频是否支持目标分频
• 芯片规格书的最大波特率限制
• 信号完整性是否满足高速传输要求

3. 多设备协同异常 在Modbus多主机系统中，需确保：

• 所有节点发生器误差在允许范围内
• 总线终端匹配电阻正确配置
• 采用统一的奇偶校验设置

六、选型与配置指南

1. 独立型与集成型对比

• 独立芯片（如MAX3100）适合多协议系统
• 片上集成模块（如ARM USART）节省空间

2. 参数匹配原则

• 时钟源频率应为目标波特率的整数倍
• 保留至少10%的时序余量
• 注意停止位长度对有效速率的影响

3. 特殊功能需求

• 自动波特率检测：通过检测起始位宽度自动校准
• 动态切换：支持不同通信阶段使用不同速率
• 故障检测：内置时钟监测电路

作为现代通信系统的”节拍器”，波特率发生器的精确度和可靠性直接影响着整个通信系统的性能表现。通过理解其工作原理，合理配置相关参数，并采取有效的误差控制措施，可以显著提升通信系统的稳定性和传输效率。在实际应用中，建议结合具体通信协议要求和硬件条件，选择最合适的实现方案。
