电镀整流器有哪些类型？

一、工作原理与核心结构

电镀整流器的核心任务是将380V/220V交流电转化为0-24V可调直流电。其工作原理可分为四个阶段：电压调节→整流处理→滤波净化→输出控制。当三相交流电输入后，调压器首先将电压降至工艺需求值，随后整流桥将交流转为脉动直流，再经滤波电路消除纹波，最终通过PID控制模块实现恒压或恒流输出。

典型设备包含六大功能模块：

1. 主变压器：环氧树脂浇注式，耐腐蚀设计
2. 整流单元：硅堆/IGBT构成的桥式电路
3. 滤波装置：多级LC滤波器（纹波系数＜3%）
4. 控制电路：数字式PI调节器
5. 保护系统：过流、过热、缺相三重保护
6. 冷却系统：强迫风冷或水冷循环

以12V/2000A规格的整流器为例，其内部配置36组并联的整流二极管，每组额定电流60A。当设定电流值后，控制系统自动调节晶闸管导通角，将输出电压稳定在±0.5%范围内，确保每平方分米镀件表面获得均匀的电流分布。

二、主要类型与技术参数

按整流方式分类：

1. 硅整流器：
   • 核心元件：ZP型硅二极管
   • 效率：85-92%
   • 特点：维护简单，成本低廉
2. 可控硅整流器：
   • 控制器件：KP型晶闸管
   • 调节精度：±0.2V
   • 优势：无级调压，响应速度快

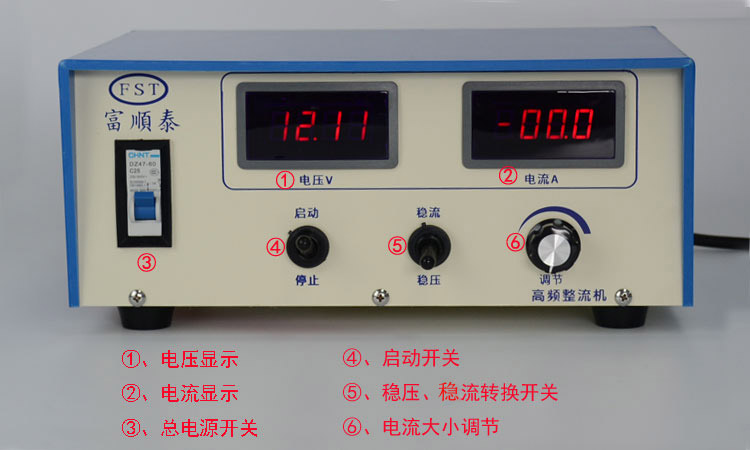

3. 高频开关型：
   • 工作频率：20-50kHz
   • 功率密度：传统机型的3倍
   • 特殊价值：体积缩小60%

关键性能指标：

• 输出范围：电压0-24V连续可调，电流100-30000A可选
• 稳压精度：≤±1%（额定负载变化20%时）
• 纹波系数：＜5%（加装滤波模块可降至1%）
• 效率曲线：在50-80%负载率时达最高效率（93%）
• 保护响应：过流保护动作时间＜20ms

某品牌设备的对比测试显示：在镀镍工艺中，可控硅整流器比硅整流器节能15%，镀层厚度均匀性提高20%。其快速调节特性使槽电压波动控制在±0.3V以内，有效避免了镀件边缘烧焦现象。

三、核心部件设计要点

变压器选型规范：

• 容量计算：输出电流(A)×电压(V)×1.2安全系数
• 绕组材料：H级绝缘铜箔绕组
• 冷却方式：250kVA以上采用油浸冷却
• 防护等级：IP54防尘防溅设计

整流桥配置原则：

• 二极管并联数=总电流/单管额定电流×1.5冗余系数
• 均流措施：串联均流电阻（阻值0.01-0.1Ω）
• 安装要求：同一桥臂元件温差＜15℃
• 电压冗余：反向耐压值≥工作电压3倍

滤波电路优化：

• 电感量计算：L=(0.3-0.5)Vdc/Idc（单位：mH）
• 电容配置：每1000A电流配5000μF电解电容
• 高频滤波：并联0.1μF聚丙烯电容

某汽车轮毂电镀线的改造案例显示：优化滤波电路后，纹波系数从5.2%降至1.8%，镀铬层显微硬度提升15HV，表面粗糙度Ra值改善0.1μm。

四、典型应用场景

装饰性电镀： 在卫浴五金镀铬工艺中，整流器需在15分钟内将电流从0缓升至1200A。某电镀厂采用带软启动功能的整流器后，产品合格率从88%提升至96%，同时减少20%的铬酸消耗。

PCB微孔电镀： HDI电路板的盲孔电镀要求电流密度精度达±2mA/cm²。采用高精度数字整流器后，孔径0.15mm的微孔镀铜均匀性达到90%，较传统设备提升35%。

连续带钢镀锌： 在高速连续镀锌线上，整流器需在0.5秒内响应速度变化。某钢厂安装晶闸管整流机组后，带钢运行速度提升至180m/min，锌层厚度偏差控制在±1.5g/m²。

贵金属电镀： 手表零件镀金工艺要求电流稳定性±0.1%。瑞士某制造商使用双闭环控制整流器，使金层厚度波动＜0.05μm，年节约黄金用量12kg。

铝合金硬质氧化： 航空部件的硬质氧化需要100A/dm²的高电流密度。特殊设计的整流器在30秒内完成阶梯升流，生成50μm氧化膜的时间缩短40%，硬度达到400HV以上。

五、设备选型与配置

工艺匹配原则：

1. 镀种特性：镀铬需强稳定性，塑料电镀要软启动
2. 产能需求：连续工作制选择120%过载能力机型
3. 槽体尺寸：根据极板面积计算总电流需求
4. 自动化程度：智能机型支持MODBUS通讯协议
5. 环境条件：高湿环境选择三防处理机型

系统配置方案：

• 小型电镀线：2台1000A机组并联，互为备用
• 中型自动线：多组整流器分区独立控制
• 大型连续镀：三相十二脉波整流系统
• 精密电镀：双极性脉冲电源+直流叠加

某电镀园区实测数据表明：采用十二脉波整流系统后，电网谐波含量从30%降至8%，功率因数从0.7提升至0.95，每月节省基本电费1.2万元。

六、运行维护与故障处理

日常维护规程：

• 每周清理进风口滤网
• 每月检测母线连接点温升
• 每季度校准电压电流表
• 每年更换冷却风机轴承
• 三年重涂变压器绝缘漆

关键参数监测：

1. 直流输出纹波（示波器观察）
2. 元件温度（红外测温仪检测）
3. 均流平衡度（钳形表测量支路电流）
4. 绝缘电阻（2500V兆欧表测试）
5. 冷却介质流量（水冷机型需≥20L/min）

典型故障诊断：

• 无输出：检查快熔保险，测试控制板电源
• 电流震荡：调整PID参数，检查反馈回路
• 元件过热：清洗散热器，校验风机转向
• 显示异常：重新插拔通讯线，升级控制软件
• 噪声增大：紧固变压器夹件，检查硅堆压接

某电镀企业维修记录显示：整流器故障的43%源于冷却系统失效，28%因母线连接松动引起。实施预防性维护后，设备年故障停机时间从56小时降至4小时。

七、技术创新与特殊机型

脉冲电镀电源： 输出2ms正向脉冲+0.5ms反向脉冲，使镀层致密度提升30%。在接插件镀金中的应用显示，孔隙率从15个/cm²降至3个/cm²。

双极性电解电源： 正负极性独立可控，实现铝材的阳极氧化与着色同步完成。某铝型材厂应用后，生产工序从5道缩减至2道，能耗降低40%。

多段程序控制型： 内置99组工艺曲线，满足梯度镀层需求。汽车保险杠电镀时，可自动执行”冲击镀→增厚镀→光亮镀”三段程序，节拍时间缩短25%。

节能回馈机型： 在断电瞬间将电感储能回馈电网，节能率可达8%。某连续镀锌线改造后，吨钢电耗从120kW·h降至110kW·h。

从首饰微镀到船舶防腐，电镀整流器持续演绎着电能与化学能的精准转化艺术。这种将狂野电流驯服为精细工艺能量的设备，既需要电力电子技术的硬实力，也离不开对电化学反应的深刻理解。在表面处理行业追求绿色化、精密化的进程中，选择合适的整流设备，优化其运行参数，已成为提升产品质量、降低生产成本的核心环节。掌握整流器的技术特性与使用要点，意味着掌握了金属表面改性的能量钥匙。
