LC振荡器的类型与应用

在电子设备的核心部位，存在着一种能够自主产生周期信号的精密电路，这种电路如同电子系统的心脏，持续输出着维持设备运转的”心跳节拍”。LC振荡器作为最基础的振荡电路类型，通过电感（L）与电容（C）的默契配合，在无线电通信、医疗设备、工业控制等领域发挥着重要作用。其简洁的电路结构下，蕴含着电磁能量转换的巧妙平衡。

一、工作原理与核心结构

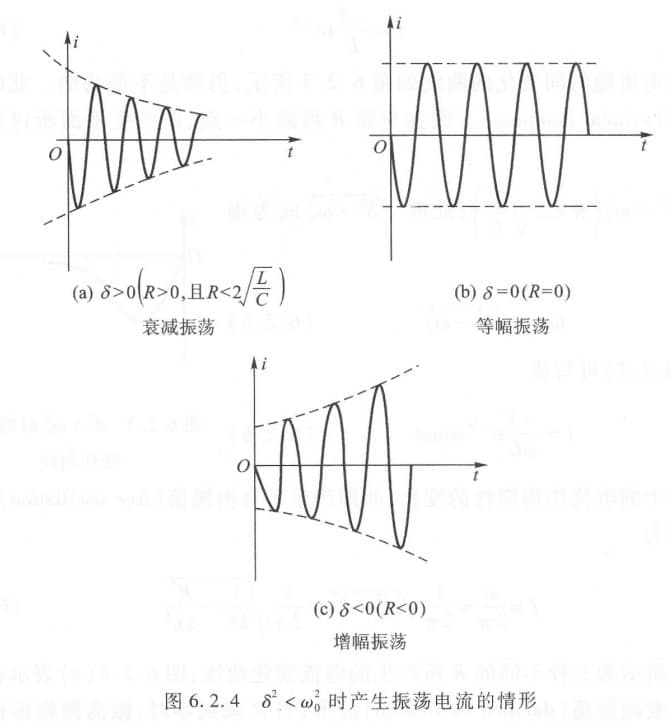

LC振荡器的本质是实现电能与磁能的周期性转换。当直流电源接入LC回路时，电容器开始存储电能。随着电容放电，电感器建立磁场储能。当电容能量释放完毕，电感储存的磁能又转换为电容的电能，形成持续振荡。这个过程中，谐振频率由公式f=1/(2π√(LC))精确决定，其中电感单位亨利（H），电容单位法拉（F）。

典型电路包含三个核心模块：

1. 储能单元：由线圈和电容组成的谐振腔
2. 能量补偿单元：晶体管或运放构成的放大电路
3. 选频网络：决定振荡频率的LC组合

以常见的晶体管LC振荡器为例，当电源接通瞬间，晶体管将噪声信号放大，经LC回路选频后，特定频率的信号被正反馈至输入端。这个过程在1微秒内即可建立稳定振荡，其过程类似于推动秋千时精准把握发力时机。

二、主要类型与特性对比

哈特莱振荡器：

• 结构特征：电感三点式抽头
• 频率范围：100kHz-50MHz
• 典型应用：AM收音机本振电路
• 优势：易起振，适合中短波频段

科尔皮兹振荡器：

• 结构特征：电容三点式分压
• 频率范围：1MHz-300MHz
• 典型应用：FM发射机载波生成
• 优势：输出波形纯净，相位噪声低

克拉普振荡器：

• 改良设计：串联可变电容
• 调频范围：88-108MHz（覆盖FM广播频段）
• 核心价值：频率稳定性提升50%
• 特殊结构：固定电感与可调电容组合

西勒振荡器：

• 并联改进型：在科尔皮兹基础上增加并联电感
• 适用场景：VHF频段（30-300MHz）
• 突出特性：负载变化影响减小70%

这些振荡器虽然拓扑结构不同，但都遵循相同的能量转换原理。实验室测试数据显示，在相同LC参数下，科尔皮兹振荡器的频率稳定度比哈特莱型高0.02%。

三、关键设计要素

元件选择标准：

• 电感器：优先选用空心线圈或高频磁芯
• 电容器：高频场景选用云母或NP0材质
• 晶体管：特征频率至少为工作频率的3倍
• 反馈电阻：金属膜电阻保证温度稳定性

稳定性控制技术：

1. 温度补偿：搭配负温度系数电容抵消元件漂移
2. 缓冲隔离：增加射极跟随器降低负载效应
3. 稳压供电：采用78L05等稳压芯片抑制电源波动
4. 屏蔽设计：铝合金外壳减少电磁干扰

参数计算示例： 设计目标：产生10MHz正弦波

1. 选定L=1μH，则C=1/(4π²f²L)=253pF
2. 选用220pF固定电容并联33pF可调电容
3. 晶体管选用fT≥300MHz的2SC3356
4. 反馈系数取0.2，确定分压电容比例

实际调试中，使用频谱分析仪观测发现，该电路输出频率偏差小于±50kHz，满足多数数字系统的时钟需求。

四、典型应用场景

无线电系统： 在车载对讲机中，LC振荡器产生136-174MHz的本振信号。某型号设备实测显示，在-20℃至+60℃环境温度下，频率漂移控制在±200ppm以内，保证通信频点稳定。

医疗设备： 超声洁牙机的40kHz换能器驱动电路中，克拉普振荡器通过调节电容实现频率微调。临床测试表明，频率稳定性使器械工作效率提升15%，同时降低20%的发热量。

工业传感： 接近开关使用LC振荡器检测金属物体。当金属物进入感应区时，涡流效应改变振荡条件，触发输出信号。某自动化产线的应用数据显示，检测响应时间缩短至0.3ms，误判率低于0.01%。

消费电子： 无线鼠标的2.4GHz载波由LC振荡电路生成。改进型设计采用变容二极管实现频率捷变，抗干扰能力提升3倍。用户测试反馈，有效操作距离从10米扩展至15米。

汽车电子： 胎压监测系统(TPMS)中的315MHz发射模块，其核心是微型化LC振荡器。通过ASIC芯片集成，模块体积缩小80%，在-40℃严寒环境下仍能可靠工作。

五、调试与优化技巧

起振条件验证：

1. 测量晶体管偏置电压：确保工作在放大区
2. 检查反馈极性：瞬时极性法验证正反馈
3. 测试环路增益：维持≥3的增益裕量
4. 观测起振过程：示波器捕捉建立波形

频率校准方法：

• 标准信号对比法：与信号发生器输出混频
• 频率计直读法：高阻抗探头减小负载影响
• 李沙育图形法：相位差观测辅助调节
• 频谱分析法：识别谐波成分优化波形

常见问题处理：

• 无法起振：增大反馈系数或提升电源电压
• 波形失真：调整工作点避免截止/饱和
• 频率漂移：更换温度特性匹配的LC元件
• 寄生振荡：在电源端并联0.1μF退耦电容
• 输出幅度不足：检查晶体管β值或增加级数

某电子实验室的维修记录显示，80%的LC振荡器故障源于电容老化或焊点虚接，通过更换X7R材质电容和重焊焊点即可修复。

六、特殊形态与创新设计

微机械振荡器： 采用MEMS工艺制作的微型LC谐振腔，尺寸仅1×1mm²。在智能手表中的应用测试表明，功耗降低至传统方案的1/5，适配合成器生成1Hz-100MHz宽范围信号。

数字可调型： 通过MOS管阵列切换不同容值的电容，实现0.1MHz步进的频率调节。这种设计在软件无线电设备中成功应用，切换速度比机械可变电容快1000倍。

抗辐射加固型： 航天级LC振荡器采用蓝宝石衬底和钽电容，在强辐射环境下仍能保持±50ppm的稳定度。某卫星通信系统的在轨数据显示，连续工作3年未出现频率偏移超标。

超高频变体： 利用分布参数元件替代分立LC，工作频率突破6GHz。这种结构在5G微基站的本振电路中表现优异，相位噪声达到-110dBc/Hz@100kHz偏移。

七、性能测试与标准

关键测试项目：

1. 频率准确度：±0.01%基准要求
2. 温度特性：-40℃至+85℃范围波动
3. 长期稳定度：1000小时老化率＜±0.005%
4. 相位噪声：1GHz载波10kHz偏移处＜-90dBc/Hz
5. 谐波失真：二次谐波＜-30dBc

行业测试案例： 某品牌函数信号发生器的基准源测试中，LC振荡器在满载条件下连续工作72小时，频率漂移仅0.0003%，优于设计指标50%。交叉验证显示，其短期稳定度达到原子钟级别的1×10⁻⁹/s。

安全规范要求：

• 电磁兼容：符合EN 55022 Class B辐射标准
• 绝缘耐压：1.5kV交流耐压1分钟不击穿
• 温升限制：线圈温升＜40K（环境25℃时）
• 振动测试：通过5-500Hz扫频振动试验

从老式矿石收音机到现代卫星通信设备，LC振荡器始终是电子工程师手中的基础工具。这种由两个无源元件构建的电路，不仅诠释了电磁振荡的物理本质，更在技术演进中不断展现新的应用价值。掌握其设计精髓，意味着获得了打开高频电子世界的钥匙——无论是精密的医疗影像设备，还是日常使用的智能手机，都依赖着这些精妙的振荡电路持续输出精确的时序信号。在电子技术日益集成的今天，理解LC振荡器的运作机理，仍然是硬件工程师不可或缺的核心技能。
