可调电位器原理与应用

一、认识可调电位器

可调电位器（Variable Potentiometer），又称可变电阻或微调电位器，是一种通过机械调节改变电阻值的电子元件。其核心结构由三部分组成：

1. 电阻体：由导电材料制成的轨道状基体
2. 滑动臂：与电阻体接触的移动触点
3. 调节轴：连接外部旋钮或滑块的传动部件

这种三端器件包含两个固定端（通常标注为1、3）和一个滑动端（标注为2），通过改变滑动端位置即可调整电阻值。常见封装形式包含：

• 旋钮式（直径6-20mm）
• 直滑式（行程10-50mm）
• 微型贴片式（3×3mm）

二、工作原理与技术特性

电位器的工作本质是分压原理的物理实现。当电流流经电阻轨道时，滑动触点的位置决定了输出电压的分压比。例如：

• 触点位于中点时，输出为输入电压的50%
• 触点靠近一端时，输出电压趋近于0或最大值

关键参数指标包括：

• 标称阻值：1Ω-2MΩ的调节范围
• 线性精度：B型（线性）与A型（对数）两种特性
• 额定功率：常见0.1W-2W
• 旋转寿命：优质产品可达10万次调节

三、主要类型与应用场景

按调节方式分类：

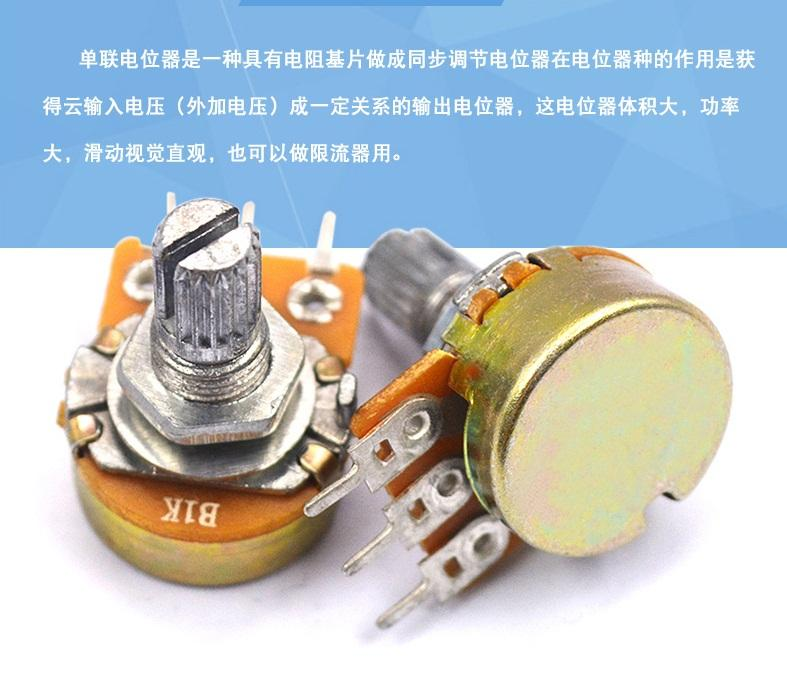

1. 旋转电位器（图1）
   • 典型应用：音响设备音量控制
   • 结构特点：270°或300°旋转角度
2. 直滑电位器（图2）
   • 典型应用：调光台灯亮度调节
   • 结构优势：直观的线性调节体验

按材料工艺分类：

1. 碳膜电位器（成本低，适用于消费电子）
2. 金属膜电位器（高精度，用于测量仪器）
3. 线绕电位器（大功率，工业设备使用）

特殊功能类型：

• 多联电位器（音响声道同步调节）
• 带开关电位器（旋转开关二合一设计）
• 数字电位器（IC控制，用于自动化设备）

四、典型应用案例分析

1. 家电领域：
   • 电饭煲温度控制：通过微调电位器设定保温温度
   • 电磁炉功率调节：8档位电位器实现火力控制
2. 汽车电子：
   • 仪表背光亮度调节：采用防震型电位器
   • 座椅位置记忆：数字电位器存储预设值
3. 工业控制：
   • 机床速度调节：线绕电位器承受大电流
   • 传感器校准：多圈精密电位器微调信号
4. 通信设备：
   • 无线电频率调谐：高频特性优良的电位器
   • 信号衰减器：精确控制射频信号强度

五、选型与使用指南

选型五要素：

1. 阻值范围与设备需求匹配
2. 功率余量保留20%以上
3. 环境温度影响系数（＜300ppm/℃）
4. 调节精度要求（普通±20%，精密±1%）
5. 机械尺寸与安装方式适配

安装注意事项：

• 避免过度扭力导致轴体变形
• 焊接温度控制在350℃以内
• 潮湿环境选用密封型产品
• 高频电路注意分布电容影响

维护要点：

• 定期清洁触点（使用专用清洁剂）
• 检查旋钮紧固状态
• 异常噪音需及时更换
• 存储时保持调节轴中立位置

结语

作为电子系统中的”调节艺术家”，可调电位器通过简单的机械结构实现了复杂的电气控制功能。从老式收音机的调谐旋钮到现代智能设备的精密调节，这种经典元件始终保持着不可替代的地位。正确理解其工作原理，合理选择和使用，将有助于延长设备寿命，提升系统稳定性。在追求高集成度的今天，可调电位器仍以其直观的物理调节特性和可靠的表现，持续服务于电子技术的各个角落。
