角位移传感器原理及应用

在自动化生产线上，机械臂以毫米级精度重复着抓取动作；汽车方向盘转动时，电子助力系统实时调整转向力度；风力发电机随着风向变化优雅偏航——这些看似平常的场景背后，都依赖着一项关键技术的精准支持：角位移测量。作为工业测量领域的”角度标尺”，角位移传感器以其独特的感知能力，正在重塑现代精密控制的边界。

一、角位移测量的核心价值

角位移传感器本质上是将旋转运动转化为可量化电信号的转换装置。与测量直线位移的传感器不同，它需要解决圆周运动的连续检测难题。在工程技术领域，1°的角度偏差可能引发严重后果：工业机器人末端执行器偏移2°，在1米臂展下会产生35毫米的位置误差；风力发电机偏航系统0.5°的测量偏差，会导致年发电量损失约1.2%。

这类传感器通常具备三大核心特性：360°连续检测能力确保全方位监控，0.001°级分辨率实现微观角度捕捉，20000r/min以上的动态响应满足高速旋转需求。这些性能指标共同构成了现代精密控制系统的感知基石。

二、主流技术原理剖析

电阻式传感器采用分压原理，如同精密的旋转变阻器。碳膜或导电塑料制成的环形电阻体上，滑动电刷随转轴移动改变输出电阻值。某型号传感器在120mm直径基板上铺设2500圈螺旋电阻轨道，可实现理论0.144°的分辨率。其结构简单成本低，但存在机械磨损问题，常用于汽车油门踏板等中低精度场景。

光电编码器犹如旋转的”光学条形码”。在玻璃码盘上蚀刻2560条透光栅格，配合红外LED和光电接收器组成检测系统。当码盘旋转时，光通量的周期性变化被转换为脉冲信号。绝对式编码器通过格雷码设计，能在任意位置输出唯一角度值。某高精度型号在Φ58mm体积内实现23位分辨率，相当于将圆周分为838万份。

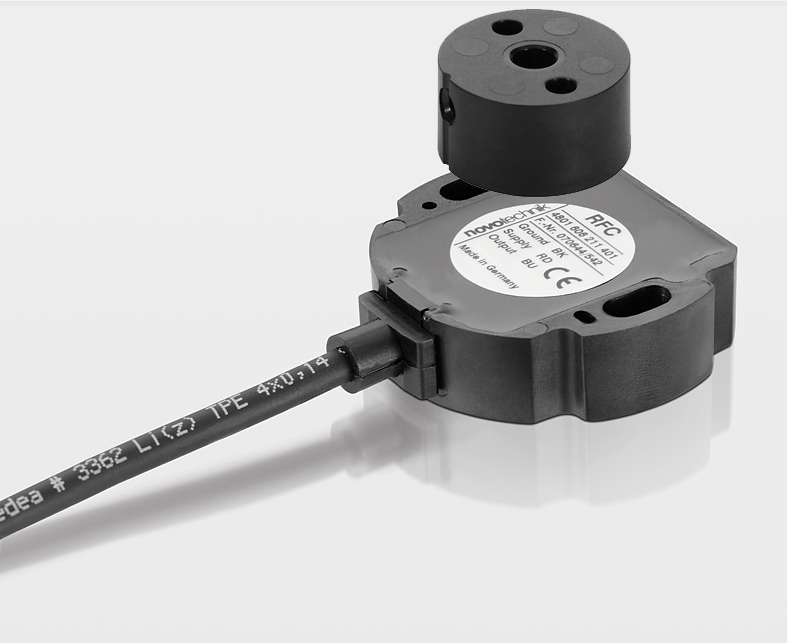

磁电式传感器利用磁场变化感知角度。多极磁环与霍尔元件组合，通过检测磁场强度正弦变化推算角度。某汽车转向传感器采用32对磁极设计，配合反正切运算芯片，在-40℃~150℃环境保持0.5°精度。这种非接触结构特别适合振动、油污等恶劣环境。

三、工业场景中的关键应用

在汽车制造领域，电动助力转向系统(EPS)依赖扭矩/角度双传感器协同工作。方向盘转动时，传感器以500Hz采样率实时传输角度数据，控制系统据此计算助力电机输出。某车型采用双通道冗余设计，确保在单个传感器故障时仍能维持基本转向功能。

工业机器人关节处的传感器犹如”神经末梢”。六轴机械臂每个旋转关节均配备绝对式编码器，构建闭环控制系统。某焊接机器人配置17位编码器，在1.2米臂展下实现±0.08mm的重复定位精度。这些传感器还需承受20000小时以上的持续振动考验。

风电偏航系统中的传感器面临特殊挑战。直径4米的回转支承上，传感器需在-30℃低温、盐雾腐蚀环境下保持稳定。某型磁编码器采用IP67防护设计，通过自适应滤波算法消除齿轮间隙影响，将偏航角度误差控制在0.3°以内。

四、精密测量面临的技术挑战

温度漂移是首要干扰因素。某实验数据显示，传统电位器在温度每变化1℃时产生0.05%的输出偏移。为此，精密传感器多采用温度补偿技术，如在芯片内集成温度传感器，通过查找表实时修正偏差。

机械安装误差直接影响测量精度。轴承径向游隙0.1mm，在100mm直径转盘上会引入0.057°的角度偏差。高精度设备采用双读数头设计，通过两个对称布置的传感器消除偏心误差。某光栅编码器通过莫尔条纹干涉原理，将安装公差放宽到±0.5mm。

电磁干扰在工业现场尤为突出。变频器产生的20kHz谐波可能淹没传感器信号。采用双绞屏蔽线传输、4-20mA电流环输出、以及数字滤波算法，能有效提升信号完整性。某CAN总线接口编码器可在1kV浪涌电压下保持正常通讯。

五、性能检测与维护要点

校准过程需要专业设备。高精度转台配备空气轴承，转速稳定性达0.001°/s，配合激光干涉仪组成检测系统。某检测方案通过傅里叶分析传感器输出信号，能同时评估非线性误差、谐波失真等五项指标。

现场维护重点关注机械连接状态。联轴器磨损会导致测量滞后，某案例中0.2mm的轴向窜动使角度输出出现0.7°周期性波动。定期检查包括：轴系同心度（≤0.05mm）、电缆弯曲半径（＞5倍线径）、接插件阻抗（＜0.1Ω）等。

故障诊断可借助特征信号分析。光电编码器的典型故障模式包括：码盘污染导致信号幅度下降，轴承磨损引起高频振动。专家系统通过监测信号信噪比、谐波成分等参数，能实现85%以上的故障预判准确率。

六、特殊环境下的技术突破

航天领域对传感器提出严苛要求。某卫星太阳帆板驱动机构采用真空环境专用编码器，使用固态润滑轴承和抗辐射芯片，在-150℃~+120℃温域内正常工作。其独特的抗原子氧涂层，确保在低地球轨道十年寿命期内性能不衰减。

深海设备面临高压腐蚀挑战。全密封磁编码器采用哈氏合金外壳，在6000米水深下保持角度监测功能。压力补偿结构通过硅油传递介质，平衡内外压差，避免壳体变形影响测量精度。

医疗CT机的旋转检测堪称精度巅峰。滑环系统中的编码器需在0.5秒/圈的转速下保持0.001°分辨率，同时承受150kV高压环境。特殊设计的光纤滑环与光电编码器组合，实现了每秒4000帧的无噪声信号传输。

从微创手术机器人到巨型天文望远镜，从智能家居旋钮到船舶舵机控制，角位移传感器以其独特的感知能力，默默支撑着现代社会的精密运转。这项将圆周运动转化为数字信息的技术，不仅诠释着工业测量的精确之美，更在持续拓展人类控制物理世界的精度边界。当每个旋转部件都能被精准感知，机械系统便真正拥有了”感知-决策-执行”的完整智能链条，这正是现代工业文明向高阶演进的重要基石。
