在现代电子设备中，稳压二极管如同精密“电压调节器”，通过独特的反向击穿特性，为电路提供稳定的电压基准与过压保护。从手机充电器的输出保护到医疗设备的精密电源，从汽车电子的ECU模块到工业控制系统的信号调理，这种特殊的半导体器件在各类电路中默默守护着电压安全。
一、稳压二极管的基本原理
1. 物理结构与符号
稳压二极管（齐纳二极管）采用重掺杂的PN结构造（图1），其核心特征在于：
- 反向击穿电压（Vz）：通过精确控制掺杂浓度，预设特定击穿电压（2V-200V）
- 温度补偿设计：部分型号采用双芯片结构抵消温漂

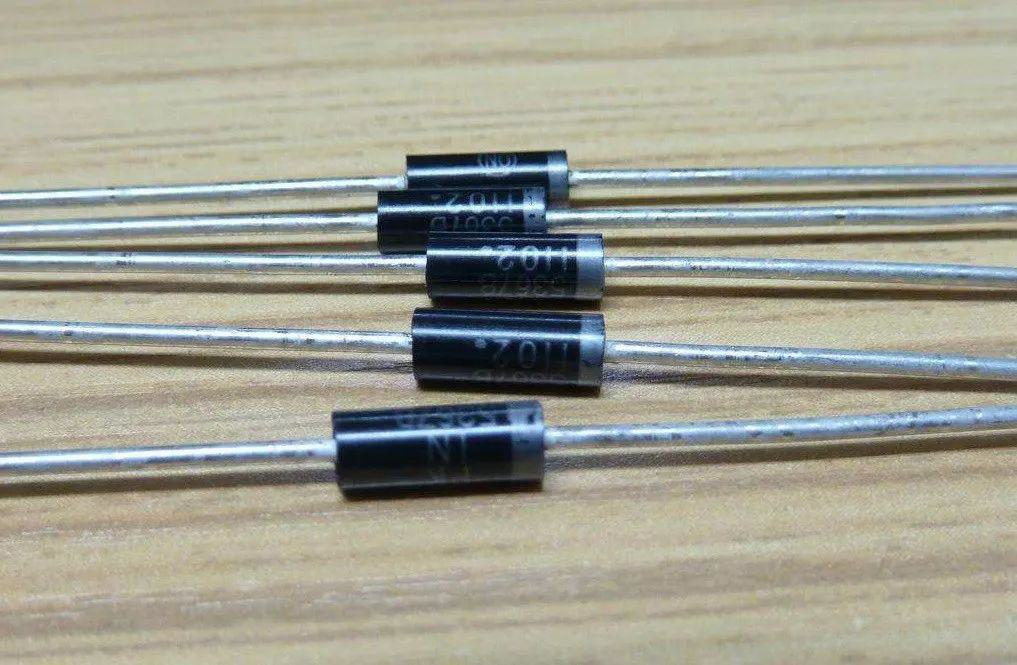

- 封装形式：常见有DO-41、SOD-123等，功率型采用TO-220封装
电路符号在普通二极管基础上增加弯折线，标注稳压值参数（如5V1表示5.1V）。
2. 工作机理详解
稳压二极管通过两种击穿机制实现稳压功能：
- 齐纳击穿（Vz＜5V）：强电场直接破坏共价键，电子隧穿形成电流
- 雪崩击穿（Vz＞7V）：载流子碰撞电离引发链式反应
在3V-7V区间，两种机制共同作用，导致温度系数接近零（±0.02%/℃）。
二、核心参数与特性曲线
1. 关键参数表
| 参数名称 | 定义范围 | 技术意义 |
|---|---|---|
| 稳压值（Vz） | 2.4V-200V ±5% | 电路设计基准电压 |
| 额定功率（Pz） | 0.5W-50W | 最大耗散能力，Pz=Vz×Izmax |
| 动态电阻（Zz） | 1Ω-50Ω | 稳压精度的关键指标 |
| 温度系数（TC） | ±0.05%/℃至±0.1%/℃ | 高温环境选低TC型号 |
| 漏电流（Ir） | 0.1μA-5μA | 影响待机功耗 |
2. 伏安特性曲线（图2）
- 正向特性：与普通二极管一致，导通电压0.6-0.7V
- 反向特性：
- 未击穿区：微小漏电流（nA级）
- 击穿区：电流大幅增加，电压保持稳定
- 安全区：Izmin（1mA）至Izmax（受功率限制）
某型号5.6V稳压二极管实测显示：当反向电流从5mA增至20mA时，端电压波动仅0.05V，动态电阻Zz=2.5Ω。
三、典型应用场景
1. 电压基准源
- 数字万用表的ADC参考电压（如TL431精密可调基准）
- 温度传感器的恒流驱动电路
- 开关电源的反馈控制环路
某数字电压表采用6.2V稳压管（温度系数±0.0005%/℃），确保测量精度达0.01%。
2. 过压保护电路
- 交流电源输入端的瞬态抑制（TVS管）
- USB接口的ESD保护（5.6V稳压管并联）
- 继电器线圈的反电动势吸收
某工业PLC模块在24V电源输入端并联27V稳压管，成功抑制雷击引起的300V浪涌电压。
3. 电压钳位与限幅
- 运放输入端的信号限幅保护
- 收音机AGC自动增益控制
- LED驱动电路的恒压控制
某LED广告牌使用12V稳压管，将驱动电压波动控制在±0.3V内，避免灯珠过压损坏。
四、选型设计指南
1. 选型决策树
- 确定工作电压：Vz=目标电压×（1.1-1.2）
- 计算功率需求：P≥(Vin_max – Vz)×I_load
- 评估温度影响：高温环境选正温度系数型号补偿负温漂电路
- 选择封装形式：贴片封装（SMD）用于紧凑空间，功率型选TO-220
2. 设计实例分析
需求：为12V汽车电路设计过压保护
- 最大输入电压：18V（抛负载工况）
- 持续电流：500mA
选型步骤：
- 选择Vz=15V（高于工作电压，低于器件耐压）
- 计算功率：P=(18V-15V)×0.5A=1.5W，选3W型号（留100%余量）
- 选TO-220封装，加装散热片
实测显示，该方案可将异常电压限制在15.2V以下，保护车载音响系统。
五、使用规范与故障排查
1. 安装注意事项
- 串联限流电阻：R=(Vin_min – Vz)/Iz（Iz≥5mA）
- 避免并联使用：不同Vz的稳压管会形成电流倒灌
- 散热处理：3W以上型号需配散热片（接触面涂导热硅脂）
2. 常见故障处理
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 输出电压漂移 | 温度超标/动态电阻大 | 加强散热或更换低Zz型号 |
| 器件击穿短路 | 过功率损坏 | 检查限流电阻是否失效 |
| 稳压精度下降 | 工作电流＜Izmin | 增大输入电压或减小R值 |
| 异常发热 | 持续过载 | 重新计算功率余量 |
某充电器因限流电阻开路，导致1W稳压管持续承受2W功率而烧毁，更换为3W型号并修复电阻后恢复正常。
六、特殊类型解析
1. 瞬态抑制二极管（TVS）
- 响应时间＜1ns，用于ESD防护
- 典型参数：击穿电压5V-400V，峰值功率600W
- 应用：以太网口防雷击、汽车CAN总线保护
2. 可调稳压管（TL431）
- 基准电压2.5V-36V可调
- 动态电阻0.2Ω，精度±1%
- 应用：开关电源反馈、锂电池充电管理
3. 双向稳压管
- 正反向均具有稳压特性
- 用于交流电路保护
- 典型型号：1.5KE系列
某安防摄像头采用双向TVS管，成功抵御8/20μs浪涌电流冲击，故障率降低90%。
七、技术优势与局限
核心优势
- 响应快速：纳秒级响应速度，优于保险丝（ms级）
- 结构简单：外围仅需1-2个元件即可构建保护电路
- 成本低廉：通用型号单价低于0.1元（人民币）
- 可靠性高：无机械触点，寿命达10^8次操作
应用局限
- 稳压精度受温度影响（需温度补偿设计）
- 大电流场景需配合晶体管扩流
- 持续过载可能引发热击穿
某光伏逆变器对比测试显示：采用稳压管的过压保护方案，成本比MOV（压敏电阻）方案低40%，但能量吸收能力稍弱。
从精密的实验室仪器到严苛的工业环境，从微型电子设备到重型电力系统，稳压二极管以其独特的电压稳定特性，构筑起电子设备安全运行的重要防线。这项基于半导体物理原理的技术，通过持续的材料优化与结构创新，在现代化电路中持续发挥关键作用。理解其工作特性、掌握选型方法、遵循使用规范，将有效提升电路系统的可靠性与稳定性，为各类电子设备提供坚实的电压保障。
