直流电阻类型有哪些，怎么选择？

一、直流电阻的物理本质

1. 基本原理与欧姆定律

直流电阻的本质是导体对电流的阻碍作用，其数值大小由材料特性、几何形状及环境温度共同决定。1827年，乔治·欧姆通过实验总结出经典公式：

R=UIR=IU​
其中：

• RR：电阻值（Ω）
• UU：导体两端电压（V）
• II：流过导体的电流（A）

2. 微观机制解析

金属导体的电阻来源于自由电子与晶格振动的碰撞：

• 铜的电阻率（20℃）为 1.68×10−8 Ω⋅m1.68×10−8Ω⋅m
• 铝的电阻率比铜高约61%，达 2.65×10−8 Ω⋅m2.65×10−8Ω⋅m
• 温度每升高1℃，金属电阻值增加约0.4%

二、电阻类型与结构特性

1. 固定电阻器

2. 可变电阻器

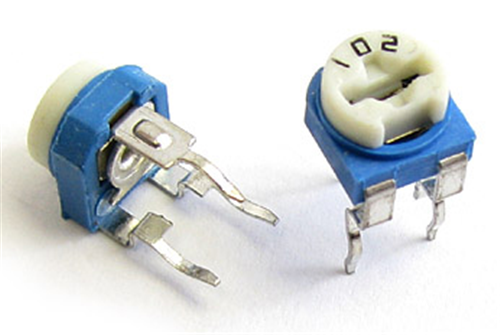

• 电位器：三端可调结构，用于音量调节、亮度控制
• 热敏电阻：NTC型（温度↑阻值↓），PTC型（温度↑阻值↑）
• 光敏电阻：暗电阻达MΩ级，亮电阻可降至kΩ级

三、核心参数与选型指南

1. 关键参数表

2. 选型决策树

1. 确定功能需求：限流/分压/采样/负载
2. 计算功率要求：P=I2RP=I2R 或 P=U2/RP=U2/R
3. 评估环境因素：温度范围、振动强度、湿度等级
4. 选择封装形式：直插式/贴片式/散热器安装

某LED驱动电路设计实例：

• 工作电流：20mA
• 电源电压：12V
• LED压降：3V
  需串联电阻值：R=(12−3)/0.02=450ΩR=(12−3)/0.02=450Ω
  额定功率：0.022×450=0.18W0.022×450=0.18W，选用1/2W金属膜电阻

四、典型应用场景

1. 电流控制与保护

• 手机充电器的输入限流电阻（典型值0.1Ω/2W）
• 汽车LED灯组的均流电阻网络
• 工业变频器的制动电阻（50Ω/5kW）

2. 电压分配与采样

• 电源适配器的输出电压反馈网络
• 电池管理系统的电压检测分压器
• 温度传感器的信号调理电路

3. 能量消耗与转换

• 电梯能耗制动单元的泄放电阻组
• 电焊机的负载模拟电阻
• 电力系统继电保护测试负载

某电动汽车充电桩实测显示，采用精密分压电阻（0.1%精度）可将电压检测误差控制在±0.5V以内，确保充电安全。

五、测量方法与误差控制

1. 常用测量工具

2. 测量注意事项

• 四线制测量：消除引线电阻影响
• 热电势消除：避免不同金属接触产生温差电势
• 自发热控制：测试电流不超过额定值的10%
• 屏蔽干扰：高阻测量时采用屏蔽线

某变电站接地网检测案例：
采用四线制微欧计测量接地电阻，将传统方法2.5Ω的测量值修正为1.8Ω，误差降低28%。

六、常见故障与维护

1. 典型故障模式

2. 预防性维护

1. 定期检查高温区域电阻的外观变色（每6个月）
2. 使用红外热像仪检测电阻温升（异常阈值：环境+50℃）
3. 高湿度环境涂抹三防漆（厚度0.1-0.3mm）
4. 振动场合采用抗震安装（硅胶垫+捆扎固定）

某工厂PLC控制系统因电阻引脚锈蚀导致信号异常，改用镀金引脚电阻并涂覆保护胶后，故障间隔时间从3个月延长至3年。

七、特殊电阻应用解析

1. 分流器（Shunt）

• 结构：锰铜合金条（温度系数＜40 ppm/℃）
• 典型参数：75mV满量程，精度0.5级
• 应用：电池管理系统电流采样（误差＜1A）

2. 高压玻璃釉电阻

• 耐压特性：50kV/cm，泄漏电流＜1μA
• 应用：X光机高压电路、静电除尘设备

3. 柔性印刷电阻

• 基底材料：聚酰亚胺薄膜
• 特性：可弯曲5000次以上，厚度＜0.2mm
• 应用：可穿戴设备的压力传感阵列

某新能源储能系统使用3000A/75mV分流器，配合24位ADC实现充放电电流的精确监控，系统效率提升2.3%。

结语
