过载保护器的分类与核心差异

在电力系统和工业设备中，过载保护器是保障设备安全运行的核心部件。它们通过监测电流、温度等参数的变化，在异常情况下切断电路，从而避免设备因过载而损坏。然而，市面上的过载保护器种类繁多，其工作原理、结构设计和应用场景存在显著差异。

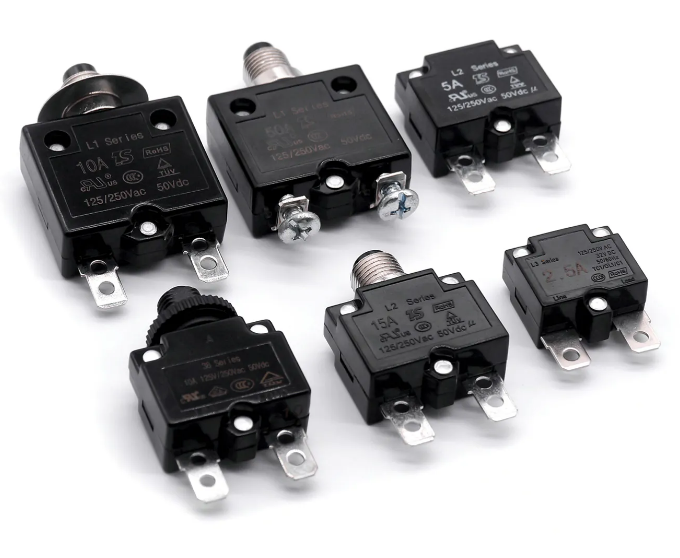

一、热过载保护器：温度敏感型的基础防护

1. 核心原理与结构
热过载保护器主要依赖双金属片或熔断器的物理特性实现保护功能。双金属片由两种热膨胀系数不同的金属层压而成，当电流过载导致温度升高时，金属片因受热不均发生弯曲变形，触发机械开关切断电路。熔断器则通过内部低熔点合金在高温下熔断，直接断开电流通路。

2. 典型应用场景
这类保护器广泛应用于电动机、压缩机等需要持续运行的设备中。例如，空调压缩机在制冷剂循环受阻时，电流激增会导致电机过热，双金属片保护器可在温度达到临界点前及时断电。

3. 优缺点对比

• 优势：结构简单、成本低廉，无需额外供电，适用于环境恶劣的工业场景。
• 局限：响应速度较慢（通常需要数秒至数十秒），保护精度受环境温度影响。双金属片复位后需冷却时间，无法实现快速重启。

二、磁过载保护器：电磁驱动的快速响应方案

1. 工作原理
磁过载保护器基于电磁感应原理设计。其核心部件为电磁线圈和衔铁机构。当电路电流超过设定阈值时，线圈产生的磁力吸引衔铁，带动触点分离切断电路。与热保护器不同，其动作仅取决于电流大小，不受环境温度干扰。

2. 适用设备类型
特别适合短路风险较高的场景，如配电柜主回路、电焊机等。在电机启动瞬间，虽然电流可能短暂超过额定值（启动电流），但磁保护器可通过延时设计避免误动作。

3. 性能特点分析

• 响应速度：动作时间通常在毫秒级，能有效抑制短路电流的破坏力。
• 调节能力：多数型号支持电流阈值手动调节，适应不同设备需求。
• 局限性：无法识别持续轻微过载（如110%额定电流），长期小幅度过载可能导致设备累积损伤。

三、电子式过载保护器：精准控制的智能化升级

1. 技术实现路径
通过电流互感器实时采样电路参数，经微处理器分析后驱动继电器动作。部分高端型号集成电压监测、相位检测功能，可识别缺相、不平衡负载等复杂故障。

2. 功能扩展性

• 多参数保护：除过流保护外，还可实现欠压、过压、漏电防护。
• 可编程设置：通过面板或软件设置动作阈值、延时时间，例如设定”反时限特性”——过载越严重，动作时间越短。
• 状态反馈：配备数字显示屏或通信接口，实时显示电流值、故障记录等信息。

3. 典型应用案例
精密机床、数据中心UPS系统等对供电质量要求严苛的场景。某型号数控车床采用电子保护器后，将电机故障率降低了73%。

四、智能型过载保护器：物联网时代的系统集成

1. 技术融合特征
在电子式基础上增加物联网模块，支持4G/WiFi通信，可与上位机或手机APP联动。例如施耐德电气的TeSys系列，可通过云平台实现全球设备状态监控。

2. 功能进化方向

• 预测性维护：基于历史数据训练AI模型，预测设备寿命周期。
• 远程操控：工程师在控制中心即可完成参数调整、故障复位等操作。
• 能效管理：统计设备用电曲线，优化生产班次以降低峰值负荷。

3. 实施成本考量
虽然单价是传统保护器的3-5倍，但某化工厂的实践表明，智能系统将年度维修成本降低了41%，意外停机时间缩短68%。

五、关键性能指标横向对比

六、选型决策的关键要素

1. 负载特性分析：电动机类感性负载需考虑启动电流冲击，电阻炉等阻性负载更关注持续过载防护。
2. 环境条件评估：高温车间优先选用热保护器，多粉尘环境需选择IP65以上防护等级的产品。
3. 成本效益平衡：小型水泵可选百元级双金属保护器，而生产线关键设备建议配置电子式保护器。
4. 合规性要求：必须符合GB 14048.4（低压开关设备标准）等强制认证标准。

通过系统了解各类过载保护器的技术差异，使用者可以更精准地匹配设备需求，在安全性与经济性之间找到最佳平衡点。随着技术进步，保护器正从单一故障隔离向系统化智能防护演进，但核心目标始终不变：用最合适的技术方案守护设备安全。
