什么是PCB中的Pad？解析焊盘的作用与设计

当我们谈论电子设备时，无论是手机、电脑还是各种智能硬件， PCB（Printed Circuit Board，印刷电路板）都是核心部件之一。而在PCB上，我们经常会听到“Pad”这个词。那么，Pad到底是什么意思呢？它在PCB中扮演了什么样的角色？

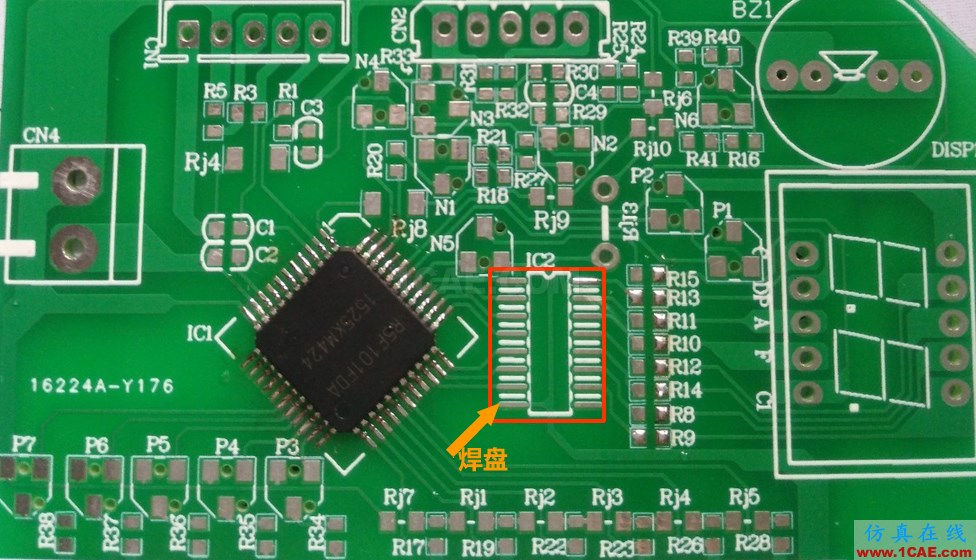

Pad是英文单词“pad”的缩写，中文常译为“垫”或“焊盘”。在PCB设计中，Pad是指电路板上用于连接元器件的金属区域。简单来说，它是元器件与 PCB 之间的桥梁，起到固定和导电的作用。

举个例子，当我们把一个电阻、电容或者芯片焊接在 PCB 上时，这些电子元件的一端会接触到 Pad，另一端则通过焊料（如 solder）牢固地连接到电路板上。Pad的存在不仅为元器件提供了物理支撑，还确保了电流能够顺畅地流动。

提供焊接基础
Pad的主要功能是为电子元件的引脚或端子提供一个可靠的焊接表面。如果没有Pad，元器件将无法稳定地附着在 PCB 上，也无法实现电流的传输。
传导电信号
Pad通过金属材料（通常是铜）制成，具有良好的导电性。它能够快速、高效地传递电信号，确保电路板上的各个元件协同工作。
机械固定作用
Pad不仅在电气性能上起作用，在机械结构中也扮演了重要角色。它帮助元器件在 PCB 上保持稳定，避免松动或脱落。
散热功能
对于高功率电子元件（如大电流的晶体管或电源芯片），Pad还可以起到散热的作用。通过金属材料的导热性，热量可以快速散逸到 PCB 或周围环境中。

在PCB设计过程中，Pad的形状、大小和位置都需要经过精心规划，以满足电路功能的需求。以下是Pad设计时需要考虑的主要因素：

尺寸与形状
Pad的尺寸决定了其承载电流的能力。一般来说，较大的Pad可以承受更高的电流，但占用的空间也更大。常见的Pad形状包括圆形、方形或不规则形状，具体取决于元器件的引脚布局。
间距设计
在 PCB 上布置多个Pad时，必须考虑它们之间的间距。过小的间距可能导致焊接困难或元件短路；而过大的间距则会浪费空间并增加电路板的成本。
solderability（可焊性）
Pad的设计需要确保良好的可焊性，即焊料能够均匀覆盖在Pad表面，并与元器件引脚形成可靠的连接。这通常通过表面处理工艺（如镀镍或镀金）来实现。
Manufacturability（制造可行性）
Pad的形状和大小还会影响 PCB 的生产效率。例如，复杂的Pad设计可能会增加钻孔和电镀的难度，从而提高制造成本。

金属材料的选择
大多数PCB中的Pad由铜制成，因为铜具有优异的导电性和导热性，并且价格相对低廉。有时也会使用金或镍等其他金属作为表面镀层，以提高耐腐蚀性和可焊性。
PCB 制造工艺
Pad通常在 PCB 的制造过程中形成。具体步骤包括：
- 在电路板基材上涂覆铜箔。
- 通过钻孔、电镀或蚀刻等工艺，在特定区域形成导电的金属层（即Pad）。
- 最后，根据设计需求添加 solder mask 或其他保护层。
表面处理
为了提高 Pad 的耐久性和可焊性，制造商通常会对 Pad 表面进行特殊处理。例如：
- 镀镍：防止氧化并增强导电性。
- 镀金：提高可焊性和防 tarnish 性能。

在 PCB 设计中，Pad可以分为多种类型，每种类型都有其特定的应用场景：

通孔 Pad（Through-Hole Pad）
通孔 Pad用于安装带有引脚的元器件。这些引脚会穿过 PCB，并通过焊接固定在电路板上。
表面贴装 Pad（SMD Pad）
表面贴装 Pad用于无引脚的元器件，如芯片或 SMD（Surface Mount Device）。这种设计节省了空间，适合高密度电路板。
过孔 Pad（Via Pad）
过孔 Pad用于内部连接。在多层 PCB 中，过孔 Pad可以将信号从顶层传递到底层或其他中间层。
测试 Pad（Test Pad）
在某些 PCB 设计中，会预留专门的测试 Pad，用于调试或检测电路板的功能。

在 PCB 制造和使用过程中，Pad的质量直接影响到整个电路板的性能和寿命。以下是一些影响 Pad 质量的关键因素：

为了提高 PCB 的性能和可靠性，设计师可以采取以下措施：
