波峰焊与回流焊有哪些区别

波峰焊（Wave Soldering）是一种自动化的电子组装技术，主要用于将插脚式电子元器件焊接到PCB上。其工作原理相对简单：当PCB板穿过熔化的焊料波峰时，焊料均匀地覆盖在元件的焊点上，随着温度的降低，焊料凝固，从而实现焊接。

‌工艺流程‌：波峰焊的工艺流程通常包括插件、涂助焊剂、预热、波峰焊接、切除多余插件脚和检查等步骤。在插件阶段，工人或自动化设备将电子元件插入PCB上的相应孔洞中。随后，涂助焊剂以增强焊料的润湿性和流动性。预热阶段则是为了去除PCB板上的湿气，防止焊接时产生气泡。波峰焊接是核心步骤，焊料波峰的形成依赖于泵机将熔化的焊料喷流成波浪状。最后，切除多余的插件脚并进行质量检查。

‌应用‌：波峰焊特别适用于大规模生产中的插脚式电子元器件焊接，如电阻、电容、二极管等。它以其高效、精确的特点，在电子制造行业中有着广泛的应用。

‌优缺点‌：波峰焊的优点在于焊接速度快、成本低，适用于大规模生产。然而，它也存在一些局限性，如难以处理小型或精细元件，焊接过程中可能产生短路、焊点不润湿、空洞或气孔等问题，且对环境温度敏感，需要严格控制预热和焊接温度。

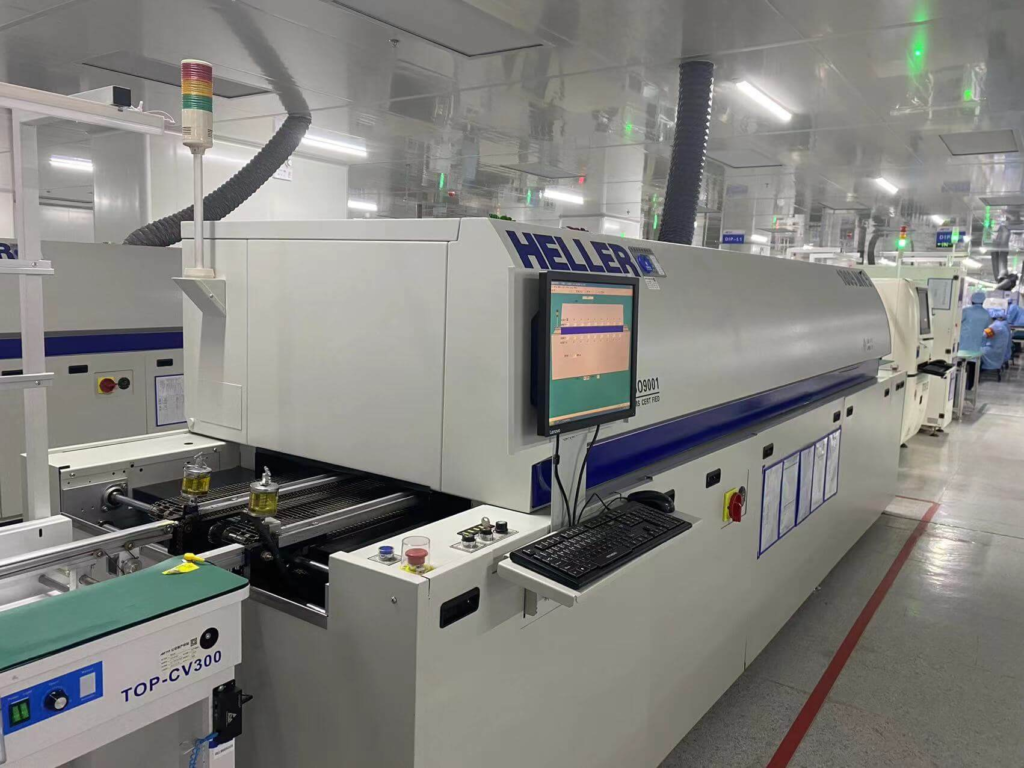

回流焊（Reflow Soldering）则是针对表面贴装技术（SMT）而设计的焊接方法。它依靠热气流对焊点的作用，使预先涂布在焊盘上的焊锡膏在一定的高温气流下进行物理反应，达到焊接目的。

‌工艺流程‌：回流焊的工艺流程通常包括印刷锡膏、贴装元件、回流焊和清洗等步骤。在印刷锡膏阶段，使用钢网将焊锡膏精确地印刷到PCB的焊盘上。随后，通过自动化设备或手工将电子元件贴装到焊盘上。回流焊阶段是关键，PCB板通过回流焊炉时，经过预热区、加热区和冷却区，焊锡膏在高温下熔化并与元件引脚和焊盘形成冶金结合。最后，进行清洗以去除残留物。

‌应用‌：回流焊广泛应用于SMT贴片加工中，适用于各种尺寸的贴片元器件，如芯片电阻、电容、IC等。它能够满足高精度、高密度的PCB组装需求。

‌优缺点‌：回流焊的优点在于焊接精度高、适应性强，能够处理各种尺寸的贴片元件。同时，它还能实现双面贴装和复杂结构的焊接。然而，回流焊设备成本较高，且对焊锡膏的印刷质量要求较高。此外，回流焊过程中可能存在温度分布不均、元件移位等问题，需要严格控制焊接参数和设备稳定性。

波峰焊与回流焊的区别

‌原理不同‌：波峰焊是通过高温融化焊条形成焊料波峰，使插脚式电子元器件与焊料接触后进行焊接；而回流焊则是通过加热融化预先涂布在焊盘上的焊锡膏，实现电子元器件与PCB的电气互连。

‌应用不同‌：波峰焊主要用于插脚式电子元器件的焊接，适用于大规模生产；回流焊则主要用于贴片元器件的焊接，适用于高精度、高密度的PCB组装。

‌工艺流程不同‌：波峰焊的工艺流程包括插件、涂助焊剂、预热、波峰焊接等步骤；回流焊则包括印刷锡膏、贴装元件、回流焊和清洗等步骤。

‌优缺点各异‌：波峰焊成本低、焊接速度快，但难以处理小型或精细元件；回流焊焊接精度高、适应性强，但设备成本较高，对焊锡膏的印刷质量要求较高。

波峰焊与回流焊作为电子制造中的两大焊接技术，各有其独特的优势和适用范围。在实际应用中，工程师们需要根据具体的生产需求、元件类型和成本预算等因素，选择合适的焊接技术以确保产品质量和生产效率。随着电子制造技术的不断发展，波峰焊与回流焊也在不断创新和改进，以适应更加复杂和多样化的焊接需求。
