光栅传感器有哪些类型

光栅传感器，顾名思义，是利用光栅原理进行测量的传感器。光栅是由大量等宽等间距的平行狭缝组成的光学器件，当光线通过这些狭缝时，会产生衍射和干涉现象，形成特定的光栅条纹。这些条纹具有光学放大和平均误差效应，可以极大地提高测量的精度。

光栅传感器的工作原理基于莫尔条纹原理。莫尔条纹是由两块光栅（一块作为标尺光栅，另一块作为指示光栅）叠加时，由于光栅线之间的微小夹角而产生的明暗相间的干涉条纹。当标尺光栅相对于指示光栅移动时，莫尔条纹会以光栅的相对速度移动，并直接照射在光电元件上。光电元件将这些光信号转换为电信号，经过放大、整形、方向识别和计数系统处理后，即可得到被测位移的量值。

光栅传感器的类型

光栅传感器根据其结构和工作原理的不同，可以分为多种类型，主要包括透射光栅传感器、反射光栅传感器和光纤光栅传感器等。

‌透射光栅传感器‌：这种传感器利用透射光栅产生的干涉条纹进行测量。透射光栅是在透明材料（如玻璃）上刻制大量平行刻线而制成的，当光线通过光栅时，会产生衍射和干涉现象，形成明暗相间的条纹。这些条纹的移动反映了光栅的移动，从而实现位移测量。

‌反射光栅传感器‌：与透射光栅不同，反射光栅是在金属或其他不透明材料上刻制平行刻线，并在刻线之间涂覆反射层。当光线照射到反射光栅上时，光线在刻线之间反射并形成干涉条纹。这种传感器适用于需要非接触式测量的场合，如高温、高压或腐蚀性环境。

‌光纤光栅传感器‌：光纤光栅传感器是一种基于光纤技术的光栅传感器。它利用光纤中的光栅结构对光信号进行调制和检测。光纤光栅传感器具有体积小、重量轻、抗电磁干扰等优点，特别适用于远程监测和恶劣环境下的测量。

光栅传感器的应用

光栅传感器以其高精度、高分辨率和快速响应的特点，在多个领域得到了广泛应用。

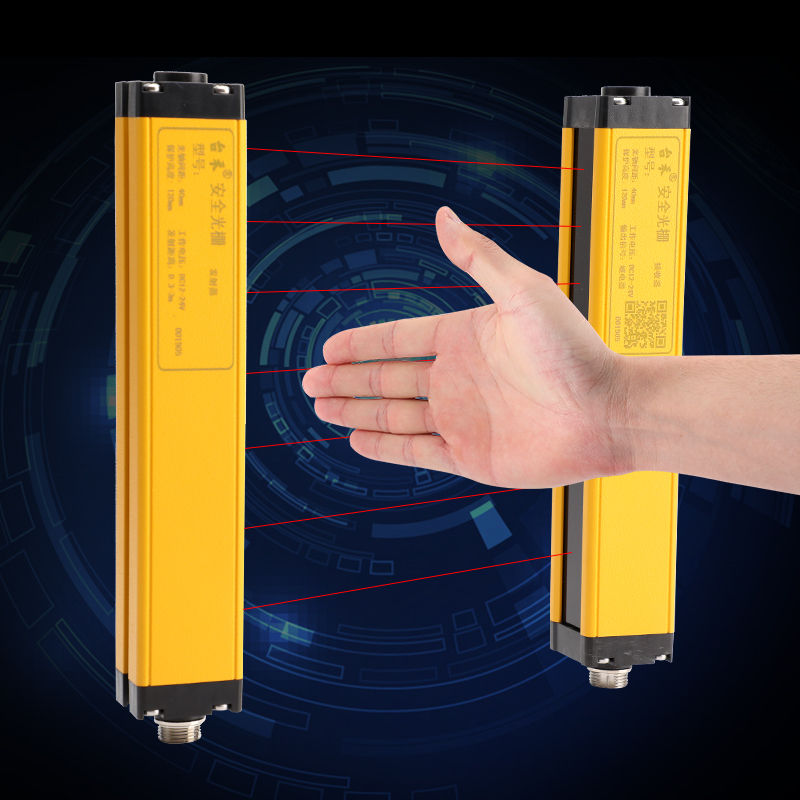

‌工业自动化与生产线安全‌：在机械制造、加工过程中，光栅传感器被用于监测机械设备的位置、速度和加速度等参数，确保生产线的精确运行和人员安全。例如，在冲锻压设备、液压设备、注塑机等设备的运行过程中，光栅传感器可以防止工人误闯机械运动区域，避免意外伤害。

‌航空航天与军事装备‌：在航空航天领域，光栅传感器被用于监测飞机、火箭等飞行器的结构变形、振动和温度等参数，确保飞行安全。在军事装备方面，光栅传感器可用于火炮系统的弹道测量、无人机的高精度导航等。

‌医疗设备‌：在医疗设备中，光栅传感器被用于监测手术台或设备周围的工作区域，保护医生和病人的安全。例如，在手术过程中，如果有人员或物体进入工作区域，光栅传感器会立即触发紧急停止。

‌位移、速度及表面形貌测量‌：光栅传感器可用于测量物体的线性位移、角度位移、速度、加速度以及表面形貌等，在机械工业、运动控制和自动化领域、制造业的质量控制和产品检测中都有重要应用。

光栅传感器作为光学测量技术的重要组成部分，以其高精度、高分辨率和快速响应的特点，在多个领域展现出了巨大的应用潜力。随着科技的不断进步和应用场景的拓展，光栅传感器将继续发挥其在精密测量领域的重要作用，为人类社会的发展做出更大的贡献。未来，我们有理由相信，光栅传感器将在提高测量精度、拓展应用领域、实现小型化和集成化以及增强智能化功能等方面实现更大的突破，为我们的生活和工作带来更多便利和效益。
