差动保护的原理与作用

差动保护，作为一种基于电流差异检测的保护方式，主要用于保护发电机、变压器、电动机以及高压馈线等电力设备。其核心原理是通过比较被保护设备两侧的电流差异来判断设备是否存在故障，并迅速进行动作保护。当设备内部发生故障时，流入和流出设备的电流将不再平衡，产生差动电流，差动保护装置将检测到这一异常并触发保护动作，切断故障设备，防止故障扩大，保护电力系统和设备的安全。

差动保护的重要性不言而喻。在电力系统中，任何设备的故障都可能引发连锁反应，导致大面积停电甚至系统崩溃。差动保护以其高度的选择性和快速性，能够在故障发生的瞬间迅速切断故障设备，防止故障电流对系统和设备造成进一步的损害。因此，差动保护被广泛应用于电力系统的各个环节，成为确保电网稳定和安全的重要手段。

差动保护的工作原理

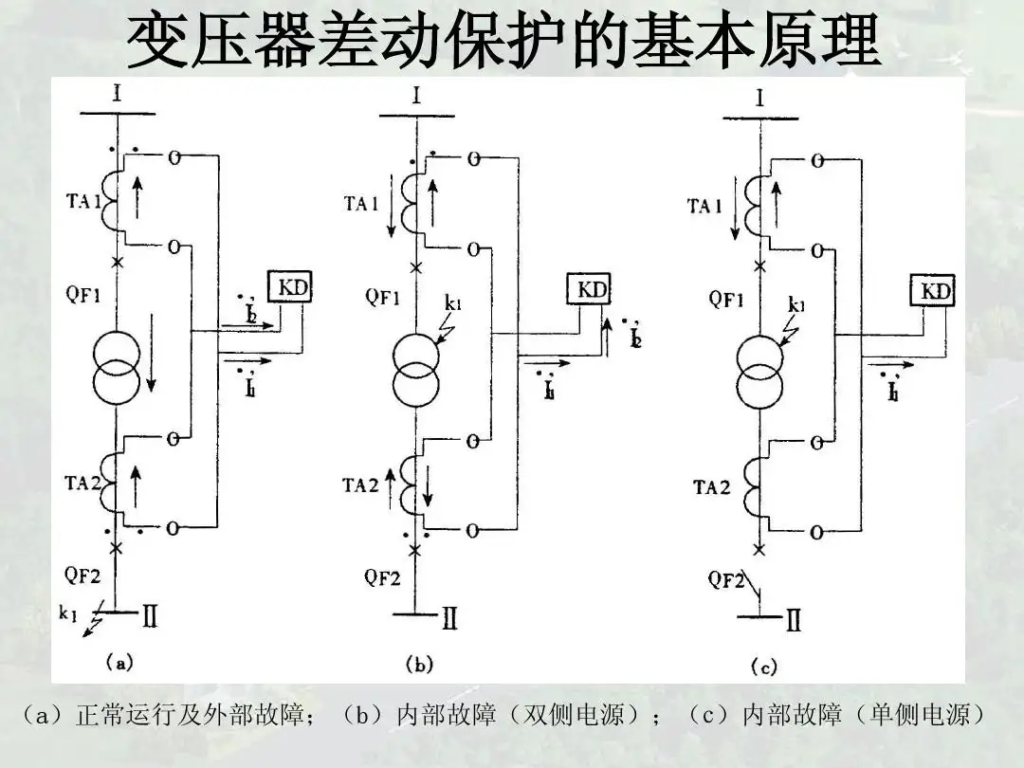

差动保护的工作原理基于基尔霍夫电流定理，即在一个节点处，流入节点的电流之和等于流出节点的电流之和。在电力系统中，将差动保护应用于设备两侧，通过电流互感器（CT）测量设备两侧的电流，并将这些电流信号转换为二次电流进行比较。

在正常运行或外部故障时，流入和流出被保护设备的电流相等（理想情况下，考虑互感器误差后差值很小），差动电流接近于零，差动保护不动作。然而，当设备内部发生故障时，故障点成为新的电流分支点，流入被保护设备的电流与流出的电流不再相等，产生较大的差动电流。当差动电流超过设定的动作阈值时，差动保护迅速切除故障设备，以保护设备和系统的安全。

差动保护的类型

根据不同的保护对象和应用场景，差动保护可以分为多种类型，包括变压器差动保护、电动机差动保护、发电机差动保护、母线差动保护以及光纤纵差保护等。

‌变压器差动保护‌：主要用于保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。

‌电动机差动保护‌：主要用在大型高压电动机发电厂、化工厂等地方，对电动机进行保护，防止其因严重故障而烧毁。

‌发电机差动保护‌：是一种比较发电机两端电流大小和方向的保护，能灵敏地反应并切除发电机绕组及引出线相间故障，是发电机相间短路的主保护。

‌母线差动保护‌：用于保护电力系统中的交流母线，分为母线完全差动保护和母线不完全差动保护两种。

‌光纤纵差保护‌：主要用于发电厂到变电站的短线路差动保护，采用光纤连接两端的保护设备，以提高保护的可靠性和速度。

差动保护的优点与挑战

差动保护具有原理简单、使用电气量单纯、保护范围明确、动作不需延时等优点。它能够快速地检测并隔离电力系统的故障部分，从而防止故障扩大，保护电气设备的安全运行。此外，差动保护还具有较高的选择性和灵敏度，能够准确区分内部故障和外部故障，减少误动和拒动的可能性。

然而，差动保护也面临一些挑战。例如，由于差动保护的差动电流定值设置可能较小，对于某些浪涌电流和瞬态电流，保护装置可能会误动，影响正常运行。此外，差动保护还受到电流互感器饱和、传输延迟等因素的影响，可能导致保护动作不准确或延迟。

差动保护作为电力系统中的一道重要防线，以其独特的工作原理和显著的保护效果，在保障电网稳定和安全方面发挥着不可替代的作用。随着技术的不断进步和应用需求的不断变化，差动保护技术将不断向数字化、智能化、自适应化等方向发展，为电力系统的安全稳定运行提供有力保障。在未来的日子里，让我们共同期待差动保护技术的不断创新和发展，为构建一个更加安全、可靠、高效的电力系统贡献力量。
