多晶硅特点与应用

多晶硅（Polycrystalline Silicon），又称多晶体硅，是一种由大量小晶体组成的聚晶体材料。与单晶硅不同，多晶硅中的原子排列无定向性，存在多个随机排列的小晶粒。这种特殊结构使多晶硅兼具金属和半导体的性质，既具有良好的导电性，也可通过掺杂实现特定电学功能。多晶硅的熔点为1410℃，沸点为2355℃，密度在2.32至2.34g/cm³之间，不溶于水、硝酸和盐酸，但溶于氢氟酸和硝酸的混酸中。多晶硅在室温下质脆，加热至800℃以上即有延性，1300℃时显出明显变形。常温下不活泼，高温下与氧、氮、硫等反应。

多晶硅的制备工艺

多晶硅的制备工艺多种多样，主要包括改良西门子法、硅烷法、冶金法、流化床法、硅石碳热还原法、电解法以及气液沉积法等。

‌改良西门子法‌：这是目前生产多晶硅最为成熟、最容易扩建的工艺。它利用冶金硅与氯化氢合成三氯氢硅气体，经过精馏提纯后，通过还原反应和化学气相沉积转化为高纯度的多晶硅。

‌硅烷法‌：硅烷法利用硅烷热分解的方法制备多晶硅，反应温度低，原料气体硅烷易提纯，杂质含量可以得到严格的控制。

‌冶金法‌：冶金法又称物理冶金法，依靠硅与杂质物理性质的差异，通过冶金熔炼的方法将杂质去除，从而获得满足太阳能电池性能需求的多晶硅。

‌流化床法‌：流化床法制备多晶硅需要用到流化床反应器，通过控制反应气体的进口速率调节系统流态化和气体停留时间，从而提高转化率。

‌硅石碳热还原法‌：利用C来还原SiO₂进行多晶硅的制备，这种方法得到的多晶硅纯度相当高。

‌电解法‌：采用电解硅酸盐的方式得到纯度较高的硅，但电解反应对电极材料的要求较高。

‌气液沉积法（VLD法）‌：由日本Tokuyama公司研发，通过SiHCl₃和H₂的反应制备多晶硅，这种方法减少了硅棒破碎的过程，提高了Si的生成效率。

多晶硅的性质特点

多晶硅具有良好的导电性、光学性能和热稳定性，这些性质使其在多个领域具有广泛的应用潜力。

‌导电性‌：多晶硅虽然不如单晶硅导电性显著，但通过掺杂可以实现特定的电学功能，是半导体器件制造的重要材料。

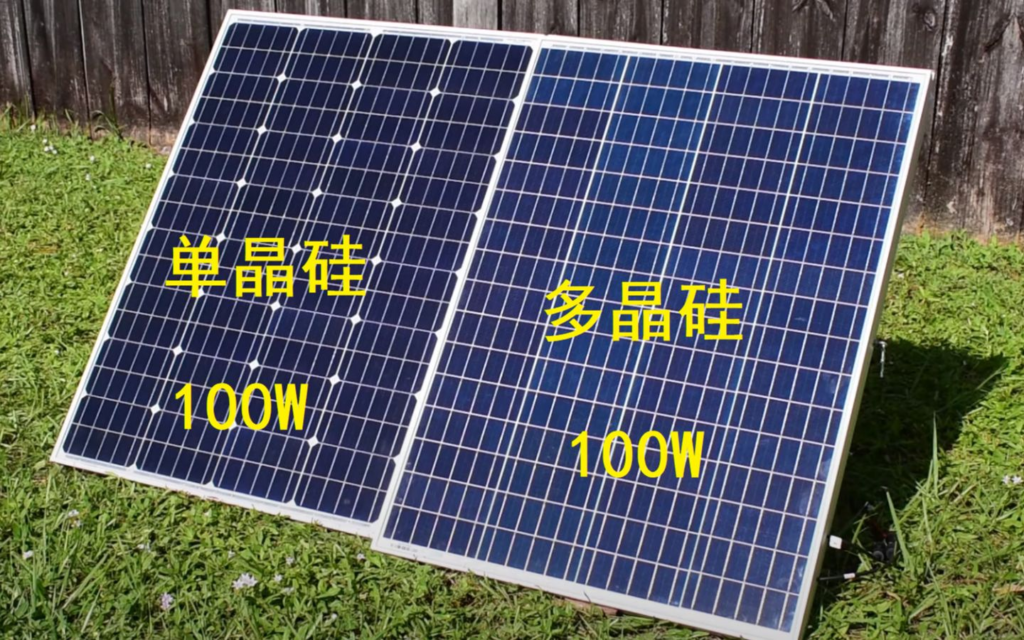

‌光学性能‌：多晶硅的光吸收特性使其成为太阳能电池的理想材料之一。多晶硅太阳能电池的制备过程相对简单，成本较低，且在光电转换效率上取得了可观的进展。

‌热稳定性‌：多晶硅具有良好的导热性能，使其在需要散热的场合得到广泛应用。在集成电路等高密度器件中，多晶硅可以用于热传导，帮助维持器件的稳定工作温度。

多晶硅的应用领域

多晶硅的应用领域广泛，涵盖了半导体制造、太阳能电池、LED照明、电子封装、太赫兹技术等多个方面。

‌半导体制造‌：多晶硅在半导体制造领域扮演着重要角色，常被用于制造晶体管、电阻器等元件，广泛应用于集成电路中。

‌太阳能电池制造‌：作为太阳能电池的关键材料，多晶硅在光伏领域具有重要地位。多晶硅太阳能电池以其稳定性、可靠性和良好的光电转换效率成为主流。

‌LED照明‌：多晶硅在半导体照明领域也有应用。LED照明技术采用多晶硅等半导体材料制造发光二极管(LED)，具有高效节能、寿命长等优点。

‌电子封装‌：多晶硅的导电性和热导性使其成为高性能封装材料的选择，可以用于散热片、封装胶等部分，有助于维持电子元件的稳定工作状态。

‌太赫兹技术‌：在太赫兹技术中，多晶硅被用于制造太赫兹光学元件和探测器，具有广泛应用前景。

多晶硅的最新研究动态

近年来，多晶硅的研究领域不断拓展，新的制备工艺和应用技术不断涌现。例如，通过控制晶粒的生长方向、添加合适的杂质等手段，研究者们试图减小晶界效应，提高多晶硅的性能。同时，多晶硅在柔性电子、可穿戴设备等领域的应用研究也取得了显著进展。

多晶硅作为一种关键性材料，在现代科技和能源领域发挥着重要作用。随着科技的进步和产业的发展，多晶硅的应用范围还将不断扩大，为更多领域的发展提供有力支持。同时，我们也期待着研究者们能够不断突破技术瓶颈，解决多晶硅在制备和应用过程中面临的挑战，推动多晶硅产业的持续健康发展。在2025年的今天，让我们共同见证多晶硅带来的科技变革和美好未来！
