PCB打样注意事项与常见问题

在电子制造业中，印制电路板（PCB）是电子设备的核心部件，其性能和质量直接影响整个电子产品的功能和稳定性。因此，PCB打样作为产品研发流程中的关键环节，其重要性不言而喻。PCB打样是将完成设计的电路板通过小批量生产进行试制，以验证其功能、性能和工艺可行性。这一过程不仅为工程师提供了高效验证和优化设计的机会，也是硬件开发从构想到量产的第一步。为了确保PCB打样的顺利进行和高质量完成，以下是一些需要特别注意的事项。

一、设计文件的准备与审核

在进行PCB打样之前，首先需要准备完整且准确的设计文件。这些文件通常包括Gerber文件、钻孔文件、ODB++文件等，它们应确保准确无误，符合生产工艺要求。设计师需要使用专业的电子设计软件，如Altium Designer、EAGLE等，绘制出电路原理图和PCB布线图。在设计过程中，需要注意元件的布局、走线的合理性、电源和信号的隔离等因素，以确保PCB板子的性能和稳定性。

设计文件提交给PCB打样厂家后，厂家会进行详细的文件审核。这一步骤旨在检查文件是否存在错误、遗漏或不一致性，确保设计文件符合生产要求。因此，在提交前，设计师应仔细检查和验证设计文件，使用专业的设计软件检查电路图和版图是否符合电气规范和制造要求。必要时，可进行额外的设计审查或寻求第三方的帮助。

二、材料选择与准备

PCB板材是制作PCB板子的基础材料，其选择对于PCB的性能和成本都有重要影响。常见的PCB板材有FR4、CEM-1、铝基板等。在选择时，需要考虑产品的应用场景、工作环境、工作频率等因素，选择合适的板材类型和厚度。例如，FR4板材具有良好的绝缘性能和机械加工性能，适用于大多数电子设备；而铝基板则具有良好的散热性能，适用于高功率密度的电子设备。

除了PCB板材外，还需要准备相应的导电材料、阻焊材料等。这些材料的选择将直接影响PCB的质量和性能。因此，在选择时，应根据产品的实际需求和用途，选择合适的材料。如果对材料特性不确定，可以咨询经验丰富的供应商或利用相关的行业标准指导选择。

三、生产工艺的选择与控制

不同的PCB生产工艺有不同的适用范围和要求。选择合适的生产工艺，可以提高PCB的质量和可靠性。例如，对于高频电路，需要采用阻抗控制工艺，以确保信号的完整性和稳定性；而对于多层板，则需要采用层压工艺，以确保各层之间的良好结合。

在制板过程中，需要严格控制各项工艺参数，如温度、压力、时间等，以确保PCB的精度和质量。PCB厂家需要具备先进的生产设备和熟练的技术人员，以确保制板过程的稳定性和可靠性。同时，还需要进行严格的品质检查，包括外观检查、尺寸检查、导电性能检查等，以确保每一步都符合生产标准。

四、沟通与协作

在PCB打样过程中，客户与PCB厂家之间的沟通与协作至关重要。双方应及时交流信息、解决问题，并确保打样过程的顺利进行。客户需要明确打样要求、数量和周期等细节，并与厂家进行充分的沟通。如有需要，及时提供补充资料或修改意见。厂家则需要及时反馈生产进度和可能出现的问题，以便客户及时调整和应对。

此外，对于一些涉及敏感信息或商业机密的PCB设计，客户在提供文件时应注意保密性。与厂家签订保密协议，确保设计文件不被泄露。这有助于保护客户的知识产权和商业利益。

五、检验与测试

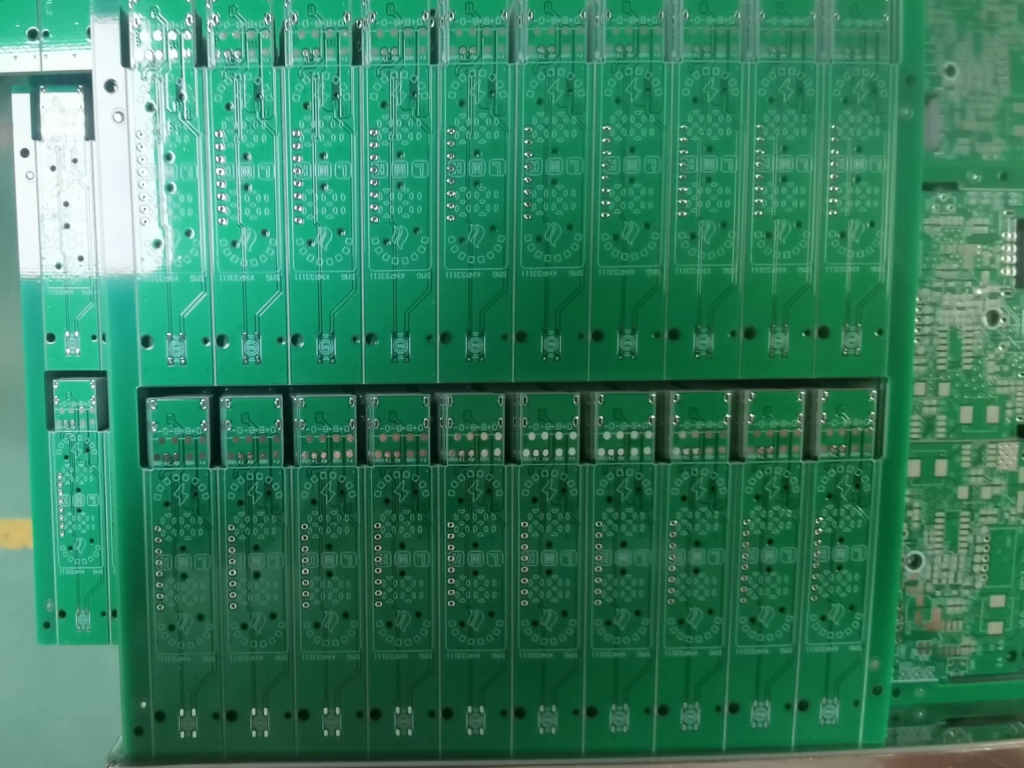

在收到打样回来的PCB板子后，需要进行严格的检验和测试。检查PCB板子的外观、尺寸、元件布局等是否符合要求；测试PCB板子的电路性能、信号传输质量等是否达标。如有问题，需要及时与厂家沟通解决。全面的电气测试包括绝缘电阻测试、连通性测试和功能测试等，一旦发现问题，应及时追溯到可能的故障点，并进行调整或修复。

检验和测试是确保PCB质量的重要环节。客户应要求PCB厂家提供优秀的检验和测试报告，以便及时了解PCB的质量和性能情况。这有助于客户评估打样结果，为后续的产品生产提供可靠的数据支持。

六、成本控制与交付时间

PCB打样通常需要一定的成本投入。客户在选择工厂时，除了考虑生产周期外，还应关注成本控制。选择性价比高的工厂，有助于降低打样成本。同时，不同的PCB工厂生产周期可能有所不同。客户在选择工厂时，应充分考虑其生产周期，确保能够及时获得样板进行测试。

在支付费用时，客户应根据打样厂家的报价，支付相应的费用。通常，PCB打样的费用会根据打样数量、PCB尺寸、复杂程度等因素而有所不同。客户应合理评估交货时间，并与厂家协商确定交货期限，以确保在需要的时间内获得合格的PCB样品。

七、常见问题与解决方法

在PCB打样过程中，常见的问题包括设计文件错误、尺寸不准确、焊接问题、表面处理不当等。这些问题可能会导致PCB的性能下降、功能受损或者无法正常工作。为了解决这些问题，可以采取以下措施：

1. 在提交打样之前，仔细检查和验证设计文件，使用专业的设计软件检查电路图和版图是否符合电气规范和制造要求。
2. 根据电子产品的应用环境和性能需求，选择合适的PCB材料。如果对材料特性不确定，可以咨询经验丰富的供应商或利用相关的行业标准指导选择。
3. 确保使用正确的焊接技术和设备，定期检查焊料、温度设置以及操作人员的技能。定期对焊接工具进行维护和校准也是预防问题的关键。
4. 检查是否使用了正确的PCB尺寸和公差设置，与制造商沟通确认其生产能力是否符合设计要求。生产过程中实施严格的质量控制程序来监控尺寸精度。
5. 对于表面处理不当的问题，需要选择适合的表面处理方法，并确保处理过程中的参数控制正确。对于表面处理后的问题，可能需要重新清洗或者重新进行表面处理。

PCB打样是电子产品设计和开发过程中的重要环节。通过合理的流程安排和注意事项的遵循，可以确保打样质量和周期，为后续的产品生产奠定坚实的基础。客户需要确保设计文件的准确性和完整性，选择合适的PCB材料和生产工艺，与PCB厂家保持良好的沟通与协作，进行严格的检验和测试，并合理控制成本和交货时间。只有这样，才能最终获得高质量、稳定性好的PCB产品，推动电子产品的顺利开发和生产。
