步进电机的基本原理与应用

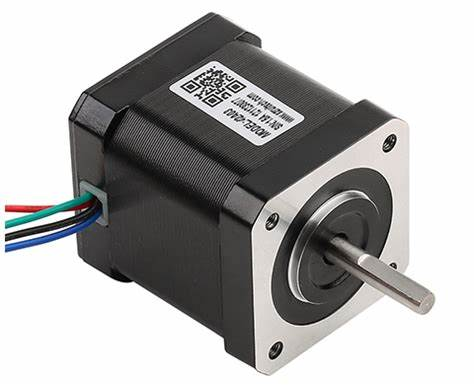

步进电机是一种将电脉冲信号转换为相应的角位移或线位移的电磁装置。其最大的特点在于能够通过输入脉冲信号进行精确控制,每一个脉冲信号对应电机转动一个固定的角度,这一特性使得步进电机在自动化设备中成为一种非常重要的执行元件。

步进电机的基本原理与应用

一、步进电机的分类

步进电机主要分为三大类:反应式(VR)、永磁式(PM)和混合式(HB)。

  1. 反应式步进电机:这种电机的定子和转子均由软磁材料制成,定子上有若干对磁极,转子上有相同数量的齿。反应式步进电机的特点是结构简单、成本较低,但动态性能相对较差,效率也不高,因此在某些低成本应用场合比较常见。
  2. 永磁式步进电机:这种电机的转子使用永磁材料,而定子由软磁材料制成。永磁式步进电机具有动态性能好、输出力矩大的优点,但其步距角较大,通常为7.5度或15度,主要用于一些对力矩要求较高的场合。
  3. 混合式步进电机:混合式步进电机综合了反应式和永磁式的优点,其定子和转子都装有齿,转子采用永磁材料。这种设计的优点是输出力矩大、动态性能好,同时步距角小,常见的有1.8度。由于结构较为复杂,造价也较高,适用于一些高性能要求的应用场景。

二、步进电机的工作原理

步进电机的工作原理是通过控制脉冲信号的数量、频率和通电顺序来实现高精度的定位。

  1. 脉冲信号与角位移关系:每输入一个脉冲信号,电动机就转动一个固定的角度,这个角度称为步距角。步距角的大小由电机的结构和控制方式决定,例如,常见的步距角有0.9°/1.8°(四相通电方式)和细分后的更小角度。
  2. 通电顺序:以三相步进电机为例,其定子的每一相绕组在通电时会产生磁场,通过控制各相绕组的通电顺序,可以使电机顺时针或逆时针旋转。例如,按A-B-C-A顺序轮流通电,电机就会顺时针转动;反之,按A-C-B-A顺序通电,则会逆时针转动。
  3. 转速控制:步进电机的转速与输入脉冲信号的频率成正比,通过调节脉冲频率可以控制电机的转速。例如,在非超载情况下,脉冲频率为f,则转速n=60f/ZN(Z为转子齿数, N为运行拍数)。

三、步进电机的主要功能特点

步进电机作为一种控制用特种电机,具备以下主要功能特点:

  1. 精准定位:步进电机能够通过控制脉冲数量实现精准的位置控制,每一个脉冲对应一个固定的角度位移,没有累积误差。
  2. 简单控制:相比伺服电机,步进电机的控制相对简单,不需要复杂的反馈系统,只需通过脉冲发生器发送脉冲信号即可实现控制。
  3. 低成本:步进电机的结构相对简单,制造成本低,适合大规模生产和应用。
  4. 较宽的工作温度范围:步进电机能够在较大的温度范围内正常工作,适用于各种工业环境。

然而,步进电机也存在一些缺点,如低频振动、噪声大、高速性能差等。特别是当低速工作时,容易产生共振和抖动,需要通过增加阻尼或采用细分驱动技术来改善。

四、实际应用中的注意事项

在实际应用中,为了充分发挥步进电机的性能,需要注意以下几点:

  1. 选择合适的步进电机:根据实际应用需求选择合适的步进电机类型和规格,包括步距角、保持转矩、电流等参数。例如,对于需要高精度定位的应用,应选择步距角小的混合式步进电机。
  2. 驱动器的选择:步进电机需要配备专用的驱动器,通过控制脉冲信号来实现电机的转动。驱动器的性能直接影响电机的运行效果,因此需要选择质量可靠、功能强大的驱动器。
  3. 减少振动和噪声:为了减少步进电机低速运行时的振动和噪声,可以采用细分驱动技术,通过增加脉冲个数来减小每一步的角度,从而减少振动和噪声。此外,还可以通过增加阻尼或采用弹性联轴器等方法来进一步降低振动。
  4. 避免失步现象:步进电机在高速或负载突变时容易出现失步现象,即实际转动角度与理论值不符。为避免失步,需要选择合适的启动和运行频率,并确保负载在电机的承载能力范围内。
  5. 定期维护:定期检查步进电机及其驱动器的工作状态,确保连接牢固、无松动,清理电机表面的灰尘和杂物,保证良好的散热条件。

步进电机作为一种将电脉冲信号转换为角位移或线位移的执行元件,在自动化设备中发挥着重要作用。通过合理的选择和应用,可以充分发挥其优势,实现高精度的位置控制和稳定的运行。未来,随着技术的不断进步和应用需求的不断提高,步进电机将继续在各个领域发挥重要作用,并不断发展和完善。
