电压跟随电路详解

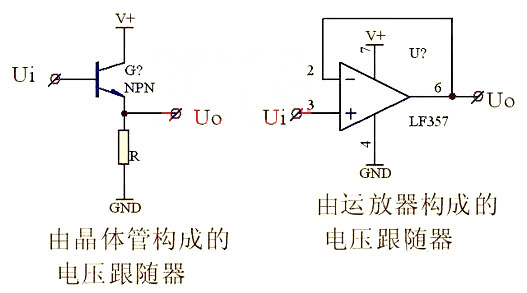

电压跟随器的工作原理基于运算放大器的负反馈特性。当输入信号加至运算放大器的同相输入端时,由于运算放大器的放大倍数极大,其反相输入端与同相输入端的电压差趋于零。因此,反相输入端的电压等于同相输入端的电压。由于反馈电阻连接在运算放大器的反相输入端和输出端之间,根据欧姆定律,流过反馈电阻的电流等于反相输入端与输出端电压差除以反馈电阻值。由于运算放大器的输入阻抗极高,流过同相输入端的电流可忽略不计,因此流过反馈电阻的电流等于流过反相输入端的电流。最终,运算放大器的输出电压等于输入电压,实现了电压跟随功能。

电压跟随电路详解

应用领域

电压跟随器因其高输入阻抗和低输出阻抗的特性,在电子电路中广泛应用。它常用于信号缓冲,特别是在信号源和负载之间需要隔离时。电压跟随器可以有效地隔离信号源和负载,避免相互干扰。此外,电压跟随器具有一定的电流驱动能力,可用于驱动低阻抗负载,如传感器或执行器。在通信或测量系统中,电压跟随器还可用于实现阻抗匹配,提高信号传输的效率和准确性。

设计方法

设计电压跟随电路时,需选择合适的运算放大器,并确定合适的反馈电阻值。运算放大器的选择应考虑带宽、输入阻抗、输出阻抗、电源电压和温度稳定性等因素。反馈电阻的值直接影响电压跟随器的性能,过大的反馈电阻会降低电路的带宽。因此,在设计时需根据实际应用需求选择合适的反馈电阻值。此外,电压跟随器的电源设计应保证稳定、干净的电源供应,以避免电源噪声对电路性能的影响。

实例分析

以使用运算放大器741的电压跟随器电路为例,该电路将输入信号施加到运算放大器的非反相引脚,同时反相引脚作为负反馈与输出引脚连接。偏置引脚与电池连接,输出连接到负载电阻。由于运算放大器741的输入阻抗较高,它将从输入源汲取非常低的电流,并向负载提供高电流输出。该电路的输出电压与输入电压相同,实现了电压跟随功能。

挑战和发展方向

随着通信技术的不断发展,功率放大器的射频输入信号表现出高带宽和“非恒定包络”的特点。传统的恒定电压供电方式将导致较大的功率损耗。因此,高速电压随动电源的应用成为发展趋势。高速电压随动电源能够根据输入信号的变化实时调整输出电压,从而降低功率损耗,提高工作效率。然而,高速电压随动电源的设计和实现面临诸多挑战,如系统架构的合理性、高频高效驱动电路的设计以及对寄生参数的控制等。

电压跟随电路作为一种重要的电子电路,在信号缓冲、阻抗匹配和电流驱动等方面具有广泛应用。随着通信技术的不断发展,电压跟随电路将面临新的挑战和发展机遇。
