RC延时电路的原理是通过电阻和电容的相互作用来实现电流或电压的延迟。当电路中的开关关闭时,电容器开始充电,电流通过电阻和电容器形成一个回路。由于电容器的充电速度受到电阻的限制,电流逐渐增加,直到电容器充满电为止。这个过程需要一定的时间,即延时时间。在电容器充电的过程中,电流逐渐减小,直到电容器充满电为止。此时,电容器不再充电,电流停止流动。
然后,当电路中的开关打开时,电容器开始放电,电流通过电阻和电容器形成一个回路。由于电容器的放电速度也受到电阻的限制,电流逐渐减小,直到电容器放电完毕为止。这个过程同样需要一定的时间,即延时时间。
通过控制电阻和电容的值,我们可以调整RC延时电路的延时时间。例如,当需要较长的延时时间时,可以增加电阻和电容的值;当需要较短的延时时间时,可以减少电阻和电容的值。这样,我们可以根据实际需求来设计RC延时电路的参数。
RC延时电路的应用领域
RC延时电路在数字电路、模拟电路、通信电路等领域都得到广泛应用。由于其能够实现延时功能,RC延时电路常被用于以下场景:
- 消除噪声信号:在音频设备中,可以使用RC延时电路来消除噪声信号,提高音频质量。
- 时钟发生器:RC延时电路可以用作时钟发生器,通过控制延时时间来实现对时钟信号的控制。例如,在计算机中,可以使用RC延时电路来控制CPU的时钟频率,从而提高计算机的性能。
- 脉冲生成器:RC延时电路可以用作脉冲生成器,通过控制延时时间来实现对脉冲信号的控制。例如,在通信设备中,可以使用RC延时电路来生成脉冲信号,实现数据的传输和接收。
RC延时电路的设计方法
设计RC延时电路时,需要考虑电容的充放电过程以及电阻和电容的数值选择。以下是一个简单的RC延时电路设计示例:

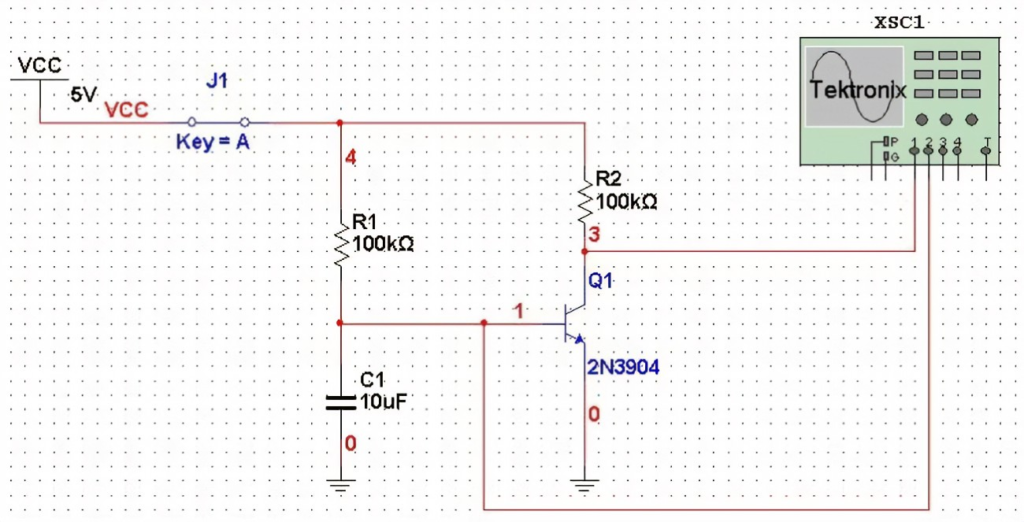

- 电路结构:最简单的RC延时电路由一个电阻R1、一个电容C1和一个三极管组成。R1给C1充电,等电容电压到达三极管基极导通电压(约0.7V)时,三极管开通,LED点亮。二极管D1用于让C1可以快速放电。
- 延时时间计算:延时时间t可以通过公式计算得出,其中V1为电源电压,V0为电容初始时刻电压,Vt为t时刻电容电压。在这个电路里,V1=5V,V0=0V,Vt=0.7V。通过计算可以得出延时时间。
为了提高延时精度,可以使用电压比较器等元件来优化电路设计。例如,在电压比较器电路中,电容电压作为反相端输入,R3和R2对电源的分压作为同相端输入。通过比较器输出电平的变化来控制LED的点亮时间,从而提高延时精度。
RC延时电路的实例分析
以下是一个RC延时电路的实际应用示例:
- 电路功能:设计一个能够在接通电源后延迟一段时间(如3秒)后点亮LED的电路。
- 电路设计:使用RC延时电路来实现延时功能。选择适当的电阻和电容值,使得延时时间满足要求。例如,可以选择R=10KΩ的电阻和C=0.1uF的电容来组成RC延时电路。
- 电路分析:在电源接通后,电容开始充电,电流通过电阻和电容形成一个回路。随着电容电压的逐渐升高,当达到三极管基极导通电压时,三极管开通,LED点亮。通过调整电阻和电容的值,可以控制延时时间的长短。
尽管RC延时电路在实际应用中具有重要的作用,但仍然存在一些挑战和发展方向:
- 精度问题:RC延时电路的精度受到电阻和电容的误差的影响,导致延时时间的不准确。为了提高精度,可以采用更精确的电阻和电容元件,或者使用数字控制技术来校正误差。
- 温度稳定性问题:RC延时电路的延时时间受到温度的影响,导致在不同温度下的稳定性差。为了提高温度稳定性,可以采用温度补偿技术来校正温度引起的误差。
- 功耗问题:RC延时电路的功耗较大,特别是在高频率应用中。为了降低功耗,可以采用低功耗的电阻和电容元件,或者使用开关电源技术来减少功耗。
- 集成化问题:传统的RC延时电路需要单独的电阻和电容元件来实现功能,导致体积大、成本高。为了解决这些问题,可以将RC延时电路集成化,以减小体积和成本。例如,可以采用集成电容和电阻的方式,将RC延时电路集成在一个芯片上,从而实现小型化和低成本化。此外,还可以采用可编程RC延时电路,通过编程来控制延时时间,提高电路的灵活性和可调性。
