‌BGA封装技术详解‌

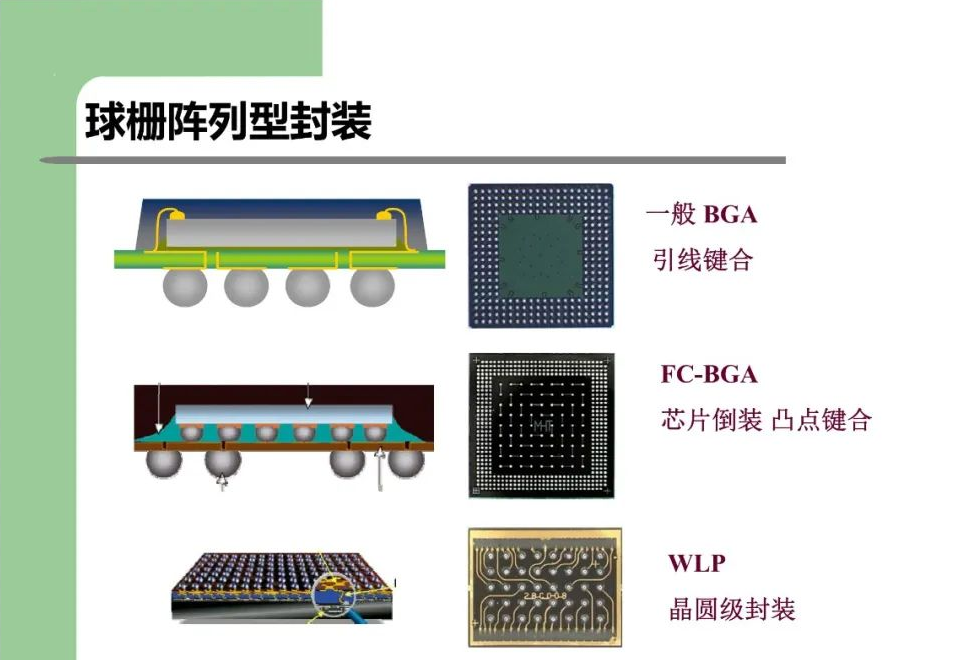

BGA封装技术是一种将集成电路芯片封装在基板上的技术，其特点是在基板的底部制作有阵列状的球形凸点，这些凸点作为芯片的引脚，与印刷电路板（PCB）上的焊盘相对应，通过焊接工艺实现芯片与PCB的电气连接。这种封装方式有效地提高了引脚密度，减小了封装体积，使得电子产品能够实现更小的尺寸和更高的性能。

‌BGA封装技术的特点‌

1. ‌高密度引脚‌：BGA封装采用球形凸点作为引脚，可以在有限的基板面积上布置更多的引脚，从而实现更高的引脚密度。这使得BGA封装能够支持更复杂的电路设计和更高的数据传输速率。
2. ‌优异的电气性能‌：由于BGA封装的引脚短且分布均匀，因此其电气性能优异，具有较低的信号传输延迟和阻抗，有利于提高电路的工作频率和稳定性。
3. ‌良好的散热性能‌：BGA封装的结构使得芯片产生的热量可以通过基板有效地传递到PCB上，从而提高了散热性能，保证了芯片在长时间高负荷工作时的稳定性。
4. ‌易于自动化生产‌：BGA封装的球形凸点结构使得其易于实现自动化焊接和检测，提高了生产效率和产品质量。

‌BGA封装技术的应用领域‌

BGA封装技术广泛应用于各种高性能电子产品中，如计算机、通信设备、消费电子等。在计算机领域，BGA封装技术被用于CPU、内存条、显卡等核心部件的封装；在通信设备领域，它被应用于手机、基站等设备的电路板上；在消费电子领域，BGA封装技术则助力实现了更小更轻薄的电子产品设计。

‌BGA封装技术与其他封装技术的比较‌

与传统的引脚封装（如DIP、SOP等）相比，BGA封装技术具有更高的引脚密度和更小的封装体积，使得电子产品能够实现更高的性能和更小的尺寸。同时，BGA封装的电气性能和散热性能也优于传统封装方式，有利于提高电路的稳定性和可靠性。然而，BGA封装技术的焊接和检测难度相对较高，需要专业的设备和工艺支持。

与另一种先进的封装技术——倒装芯片（Flip Chip）技术相比，BGA封装在引脚密度和电气性能上略逊一筹，但其焊接和检测工艺相对简单，成本较低，因此在某些应用场合仍具有竞争力。

BGA封装技术作为一种先进的IC封装方式，以其高密度、高性能和易于自动化生产的特点在电子产品中得到了广泛应用。随着电子科技的不断发展，BGA封装技术将继续优化和完善，为电子产品的小型化、高性能化提供有力支持。
