碳化硅半导体特性及制造工艺

一、碳化硅半导体的特性

  1. 高热导率‌:碳化硅的热导率远高于硅,这使得碳化硅器件在高温环境下能够更有效地散热,从而提高器件的可靠性和寿命。
  2. 高电子饱和迁移率‌:碳化硅的电子饱和迁移率高于硅,这意味着碳化硅器件在高频率和高功率条件下具有更优异的性能。
  3. 高击穿电场‌:碳化硅的击穿电场强度是硅的几倍,这使得碳化硅器件能够承受更高的电压,适用于高压应用场合。
  4. 宽禁带宽度‌:碳化硅的禁带宽度大于硅,这使得碳化硅器件在高温下仍能保持较低的漏电流,从而提高器件的稳定性。

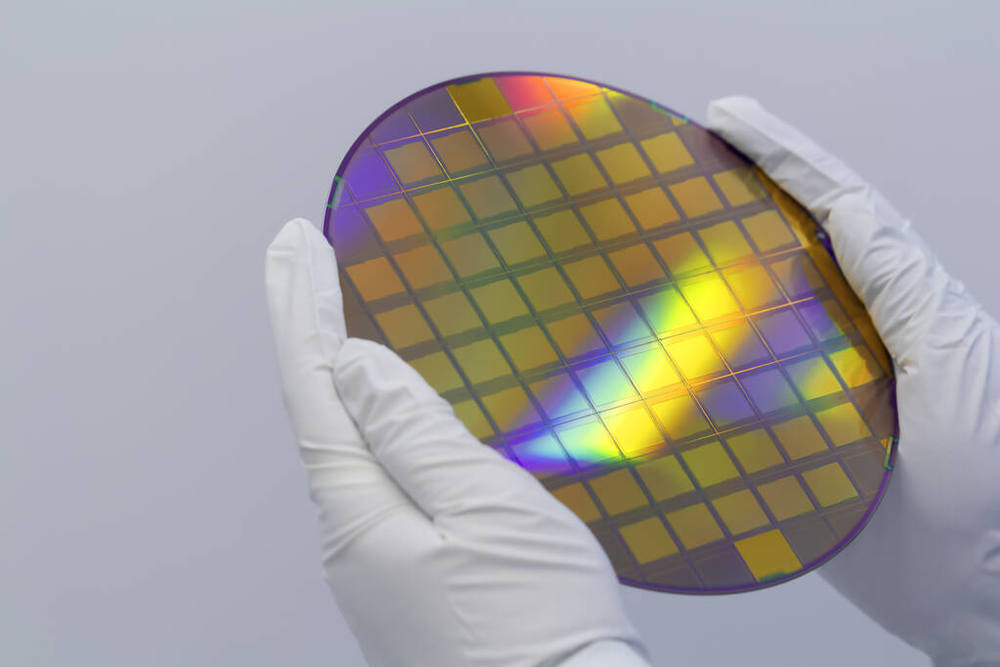

碳化硅半导体特性及制造工艺

二、碳化硅半导体的应用前景

  1. 高温电子器件‌:碳化硅半导体适用于高温环境,可用于航空航天、汽车发动机控制等领域的高温电子器件。
  2. 高频大功率电子器件‌:碳化硅的高电子饱和迁移率和高击穿电场使其成为高频大功率电子器件的理想材料,如5G通信基站、雷达系统等。
  3. 电力电子领域‌:碳化硅器件在电力电子领域具有广泛应用,如高效能电源、电机驱动器等,可显著提高能源转换效率。
  4. 电动汽车与新能源领域‌:碳化硅半导体可提升电动汽车充电桩、电池管理系统以及新能源发电系统的性能与效率。

三、碳化硅半导体的技术挑战

  1. 制造工艺难度‌:碳化硅晶体的生长和加工难度较高,需要精确控制温度、压力等参数,以实现高质量的单晶生长。
  2. 材料成本‌:目前碳化硅材料的生产成本仍高于传统硅材料,限制了其在某些领域的广泛应用。
  3. 器件设计与优化‌:针对碳化硅材料的特性,需要开发新的器件结构和工艺流程,以充分发挥其性能优势。

四、碳化硅半导体的制造工艺

  1. 晶体生长‌:采用物理气相传输法(PVT)或化学气相沉积法(CVD)等技术生长碳化硅单晶。
  2. 晶圆加工‌:通过切割、研磨、抛光等步骤将碳化硅单晶加工成晶圆,并进行外延生长以形成器件结构。
  3. 器件制造‌:采用离子注入、干法刻蚀、金属化等工艺步骤制造碳化硅器件,并进行测试和封装。

碳化硅半导体以其独特的物理特性和广泛的应用前景,正逐渐成为半导体行业的研究热点。尽管目前仍面临制造工艺难度、材料成本等挑战,但随着技术的不断进步和成本的降低,碳化硅半导体有望在更多领域实现广泛应用。
