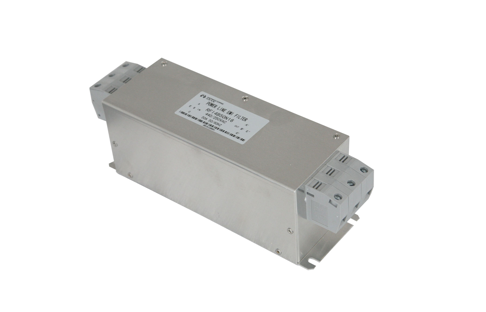

RFI滤波器,即射频干扰滤波器,是一种用于抑制或消除射频干扰(Radio Frequency Interference,简称RFI)的电子设备。射频干扰是指携带信息的电磁波在传输过程中,对其他电子设备或系统产生的干扰。RFI滤波器能够有效地滤除这些干扰信号,保证电子设备和系统的正常运行。
RFI滤波器的工作原理
RFI滤波器的工作原理主要基于信号频率的选择性通过。它允许有用信号的频率通过,同时阻止或减小干扰信号的频率通过。这通常通过利用电感、电容等元件构成的电路网络来实现。当信号通过滤波器时,只有符合特定频率范围的信号能够顺利通过,而其他频率的信号则被衰减或阻止。
RFI滤波器的分类
根据工作频率、电路结构和应用场景的不同,RFI滤波器可以分为多种类型。以下是一些常见的分类方式:
- 低通滤波器:只允许低于某一截止频率的信号通过,高于该频率的信号则被衰减。
- 高通滤波器:只允许高于某一截止频率的信号通过,低于该频率的信号则被衰减。
- 带通滤波器:只允许某一特定频率范围内的信号通过,其他频率的信号则被衰减。
- 带阻滤波器:阻止某一特定频率范围内的信号通过,其他频率的信号则可以通过。
此外,根据电路结构的不同,RFI滤波器还可以分为LC滤波器、RC滤波器、π型滤波器和T型滤波器等。
RFI滤波器的应用场景
RFI滤波器广泛应用于各种电子设备和系统中,以提高信号的传输质量和设备的稳定性。以下是一些典型的应用场景:
- 无线通信系统:在无线通信系统中,RFI滤波器用于滤除接收和发送信号中的干扰成分,提高通信质量和可靠性。
- 音频设备:在音频设备中,RFI滤波器用于消除来自电源线、无线电广播等外部源的射频干扰,提升音质清晰度。
- 汽车电子:汽车电子系统中使用RFI滤波器可以防止车载电子设备之间的相互干扰,以及外部电磁干扰对车辆控制系统的影响。
- 工业控制:在工业控制系统中,RFI滤波器可以保护敏感的控制电路免受外部射频干扰的影响,确保系统的稳定运行。
设计和选择RFI滤波器时需要考虑的因素
在设计和选择RFI滤波器时,需要考虑以下关键因素:
- 工作频率:明确滤波器需要抑制的干扰频率范围,以选择合适的滤波器类型。
- 插入损耗:滤波器对通过信号的衰减程度,应尽可能小以减少信号损失。
- 阻带衰减:在阻带范围内,滤波器对干扰信号的衰减能力应足够大以有效抑制干扰。
- 带宽:对于带通或带阻滤波器,需要明确通带或阻带的宽度以满足特定应用需求。
- 稳定性与可靠性:滤波器应具有良好的稳定性和可靠性,以确保长时间稳定运行。
- 成本与尺寸:在满足性能要求的前提下,应考虑滤波器的成本和尺寸以适应不同的应用场景。
