PCB分类详解

根据结构特点,PCB可分为单面板、双面板和多面板三种类型。除了结构分类外,根据材料的不同,电路板还可分为柔性板(FPC)、硬板(PCB)和软硬结合板(Rigid-Flex PCB)三种类型。

一、结构分类

根据结构特点,PCB可分为单面板、双面板和多面板三种类型。

PCB分类详解

单面板

单面板是最简单的PCB类型,仅在一面敷有铜箔,另一面则是绝缘基材。这种板子通常用于简单电路和低成本应用。由于只有一面可以布线,因此其电路设计的复杂性相对较低。然而,单面板仍然广泛应用于一些对成本要求较高或电路复杂度不高的场合,如家用电器、玩具等。

双面板

双面板在两面都敷有铜箔,通过过孔进行电气连接。这种板子适合中等复杂度的电路,可以在两面进行布线,从而提高了电路设计的灵活性。双面板广泛应用于各种电子设备中,如计算机、通信设备、工业控制等。

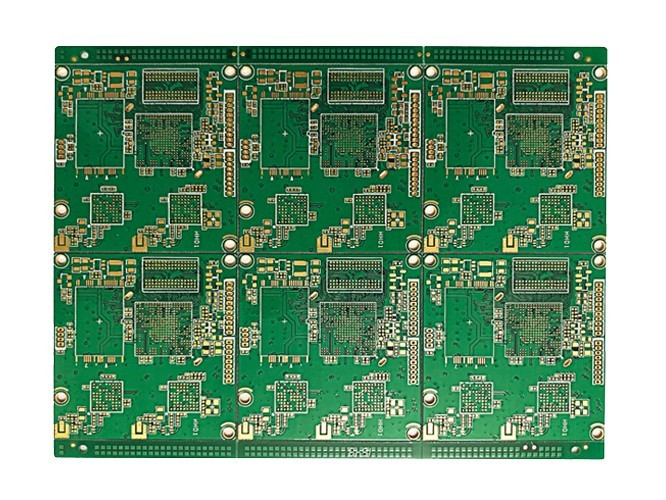

多面板

多面板,也称多层板,具有多个导电层和绝缘层,通过内部过孔实现电气连接。这种板子适用于高度集成和复杂电路,如高端计算机、服务器、网络设备等。多面板的设计和生产工艺相对复杂,但能够满足复杂电路对高密度、高性能的需求。

二、电路板类型

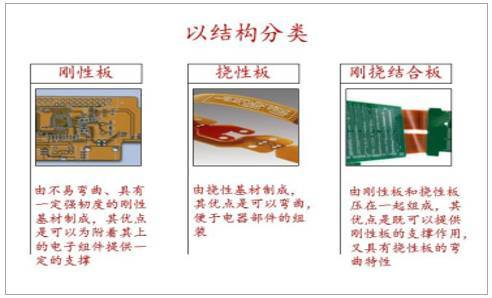

除了结构分类外,根据材料的不同,电路板还可分为柔性板(FPC)、硬板(PCB)和软硬结合板(Rigid-Flex PCB)三种类型。

PCB分类详解

柔性板(FPC)

柔性电路板(FPC)是一种具有高度灵活性和可弯折性的印制电路板。它具有配线密度高、重量轻、厚度薄、弯折性好的特点,因此在许多需要轻量化和灵活布线的场合得到广泛应用。例如,在手机、平板电脑等便携设备中,FPC常被用作连接各个部件的排线,以实现设备的轻量化和便携性。

硬板(PCB)

硬板(PCB)是最常见的印制电路板类型,广泛应用于各种电子设备中。它具有稳定的物理性能和良好的电气性能,能够满足大多数电子设备对电路板的需求。硬板的制造工艺成熟,生产成本相对较低,因此在电子产品生产制造中占有重要地位。

软硬结合板(Rigid-Flex PCB)

软硬结合板(Rigid-Flex PCB)是一种将硬板和柔性板结合在一起的特殊电路板。它结合了硬板的稳定性和柔性板的灵活性,能够在同一块板子上实现不同区域的刚性和柔性需求。这种板子在需要同时满足稳定性和灵活性的场合具有独特优势,如可穿戴设备、医疗器械等。
