示波器的使用方法(示波器的使用方法)

示波器是一种广泛用于电子领域的仪器,用于观察和分析电信号的波形。它在电子设计、维修和故障排除中起着重要作用。

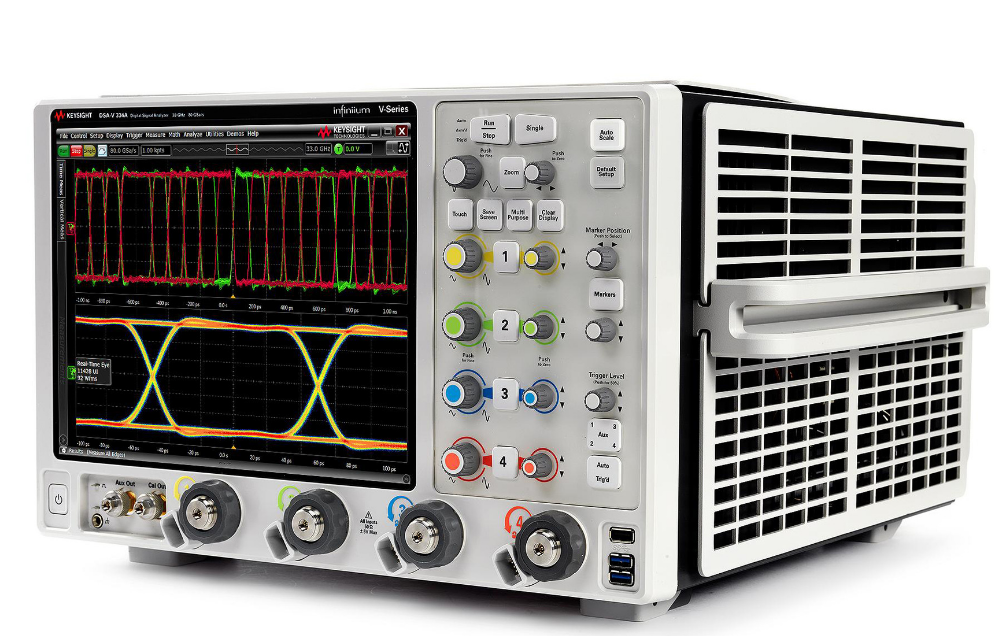

示波器

基本操作

首先,让我们了解示波器的基本操作方法。示波器通常由以下主要部分组成:屏幕、控制面板、探头和通道。以下是一些基本的示波器操作步骤: 打开示波器并等待它的启动。 连接探头:将示波器探头的夹具连接到您要测量的电路上。确保连接正确,以避免伤害示波器或被测电路。 选择通道:示波器通常有多个通道,您可以选择要使用的通道。 设置触发条件:您可以设置触发条件,以便示波器在特定的信号条件下开始捕获波形。 调整时间和电压范围:根据您的需要,调整时间和电压范围,以便正确显示波形。 启动示波器:按下启动按钮,示波器将开始捕获并显示波形。 分析波形:观察并分析波形,了解信号的特征,例如频率、幅度、周期等。

波形分析

示波器不仅可以用于显示波形,还可以进行各种波形分析。以下是一些常见的波形分析方法: 测量幅度:示波器可以测量信号的峰值、峰峰值、均方根值等幅度参数。 测量频率:通过计算信号的周期,示波器可以准确测量频率。 触发和捕获:通过设置触发条件,示波器可以捕获特定条件下的波形,有助于分析不稳定的信号。 自动测量:示波器通常提供自动测量功能,可以自动计算信号的各种参数,如占空比、上升时间、下降时间等。 FFT分析:示波器可以进行快速傅里叶变换(FFT)分析,将时域信号转换为频域信号,以便分析信号的频谱特征。

高级应用

除了基本操作和波形分析外,示波器还可以用于各种高级应用,以下是一些示波器的高级用途: 串扰分析:示波器可以用于分析信号之间的串扰,以帮助解决电路中的干扰问题。 协议分析:一些示波器具有协议解码功能,可以解码和分析数字通信协议,如UART、SPI、I2C等。 眼图分析:示波器可以生成和分析眼图,以评估高速数字通信系统的性能。 噪声分析:示波器可以用于分析信号中的噪声,并帮助优化电路设计。 功率分析:示波器可以测量信号的功率消耗,有助于电源管理和能效分析。

示波器的维护和注意事项

最后,让我们谈谈示波器的维护和一些注意事项: 定期校准:示波器应定期进行校准,以确保测量的准确性。 保持干燥和清洁:示波器应保存在干燥的环境中,定期清洁屏幕和探头以保持良好的工作状态。 小心操作:在连接探头时要小心,避免损坏示波器或被测电路。 避免过载:不要将示波器连接到超过其额定电压范围的信号源,以避免损坏。 参考用户手册:在使用示波器时,参考用户手册以了解更多详细信息和操作指南。

示波器是电子工程师和技术人员不可或缺的工具,它们用于测量和分析电信号,帮助解决电路问题和优化设计。掌握示波器的基本操作和波形分析技巧,以及了解其高级应用,将使您能够更有效地使用这一强大的工具。

通过定期维护示波器,并遵守注意事项,您可以确保示波器的长期可靠性和准确性。希望本文提供的信息有助于您更好地了解和使用示波器。
